优质的屏蔽行车电缆选型规格

类别:扁平电缆日期:2019-01-08
我要分享
优质的屏蔽行车电缆选型规格基本说明

导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)

优质的屏蔽行车电缆选型规格技术参数

额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆***小边); 移动安装 10XD(电缆***小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
阻燃性:符合IEC60332-
耐油性耐化学性:参见上海南游屏蔽(行车)扁电缆参数附表



优质的屏蔽行车电缆选型规格订购说明

标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

优质的屏蔽行车电缆选型规格产品应用

特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
屏蔽(行车)扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.

优质的屏蔽行车电缆选型规格产品优势

相对圆形电缆而言,屏蔽(行车)扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列屏蔽(行车)扁电缆。
通过认证:CE, RoHS

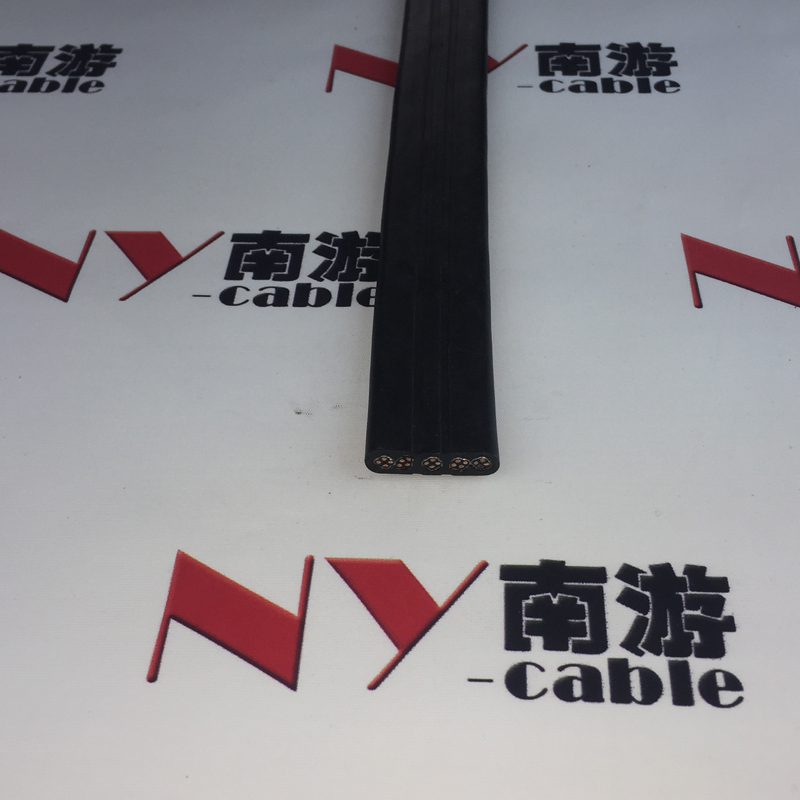

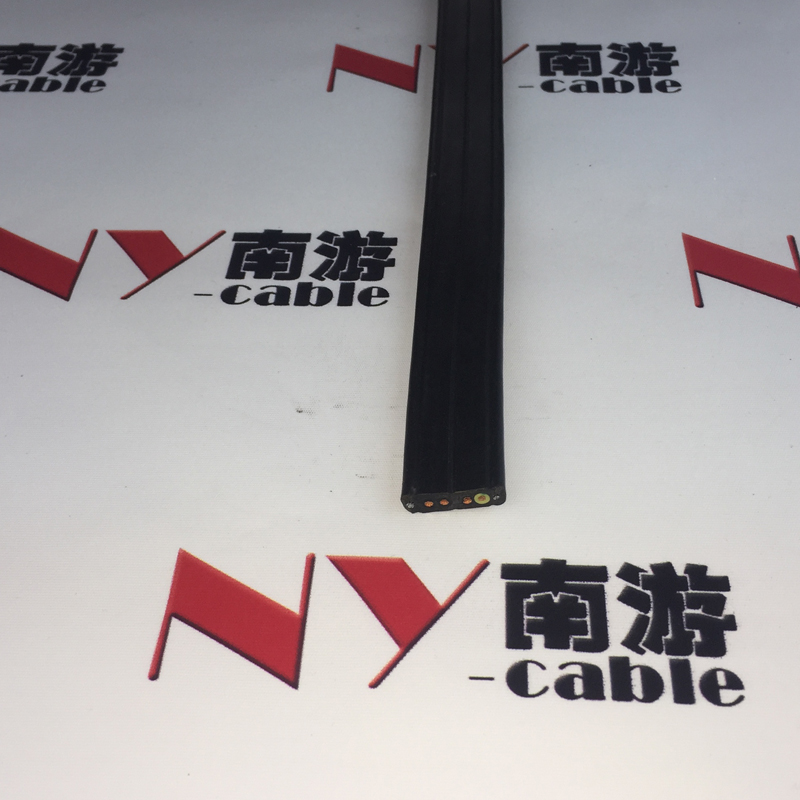

优质的屏蔽行车电缆

0.3*17C 36 0.1 174.6 10.2 10.9
0.3*18C 36 0.1 181.3 10.2 10.9
0.3*19C 36 0.1 188.0 10.2 10.9
0.3*20C 36 0.1 206.6 11.5 12.2
0.3*21C 36 0.1 213.3 11.5 12.2
0.3*22C 36 0.1 220.0 11.5 12.2
0.3*23C 36 0.1 232.2 12.0 12.7
0.3*24C 36 0.1 238.8 12.0 12.7
0.3*25C 36 0.1 248.4 12.3 13.0
