扁电缆-扁平电缆对抗拉要求的重要性

类别：扁平电缆日期：2019-04-22

我要分享

南游电缆设计生产的扁平电缆从工艺到选材都是zui优之选，由于扁电缆应用领域广泛，适合多种工作场合，如斗轮机扁电缆，行车扁电缆，卷筒扁电缆等都需要电缆有一定抗拉能力来保证电缆的工作安全，所以合理选择添加抗拉材料就是很重要好

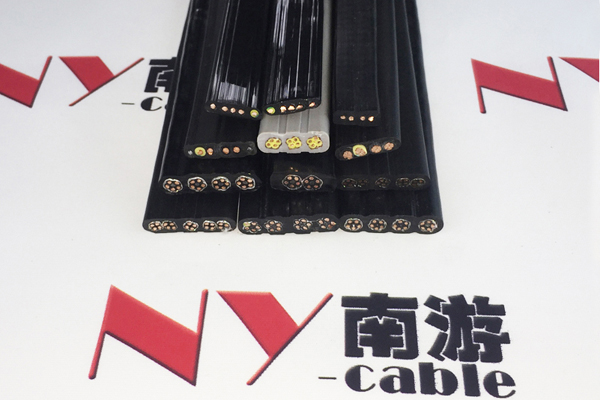

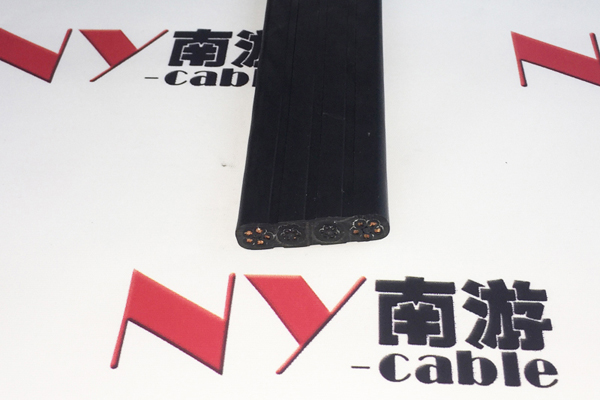

扁电缆-抗拉扁平电缆

控制扁电缆产品特点：

1. 该产品具有优良的耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长等的使用要求。

2. 电缆导体长期允许工作温度腈复合物为70℃，硅橡胶为180℃为65℃，电缆最小弯曲半径为电缆短边直径的10倍。
二、控制扁电缆电缆主要用途及适用范围：该产品主要用于运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
三、控制扁电缆产品品种、规格及型号的组成意义说明： YFFB系列（具体规格见电缆表面的标志）。例如：额定电压0.6/1 KV 铜芯丁腈聚氯乙烯复合物绝缘和护套普通型扁电缆，5芯，导体截面4 mm2，表示为：YFFB 0.6/1 KV 5×4 mm2 其中，Y表示移动用 F表示丁腈氯乙烯聚合物绝缘或护套 B表示扁平型。

控制扁电缆产品用途：

适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装。
产品科应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用。
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作。
控制扁电缆基本说明：
导体：多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6类标准
绝缘：特殊混合弹性体丁腈柔软绝缘
结构：一字排列或梅花排列

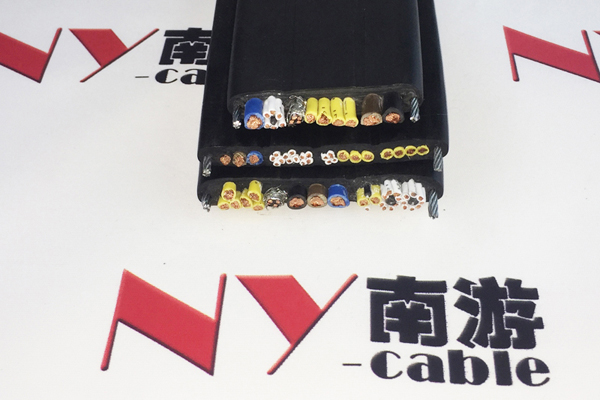

加强件：镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套：特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)
控制扁电缆合格认证：
CE、RoHS
控制扁电缆技术参数：
额定电压：U0/U 450/750V~0.6/1KV
测试电压：3000V
弯曲半径：固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度：固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性：符合IEC60332-1
耐油性耐化学性：参见上海南游扁电缆参数附表

扁电缆订购说明：

芯线接地标识：G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:（100,200,300,500,1000）
包装形式: ≤30kg时卷装,大于30kg时盘装

订货时请注明包装规格（如1×500m盘装或5×100m卷装）

F300G	2	50	46.8±2.0	17.4±1.0	1954.3	一字排列(带钢丝)
F300G	3	50	63.0±2.5	17.4±1.0	2703.5	一字排列(带钢丝)
F300G	4	50	79.2±2.5	17.4±1.0	3452.8	一字排列(带钢丝)
F300	2	70	38.8±2.0	19.4±1.0	2050.6	一字排列
F300	3	70	56.8±2.0	19.4±1.0	3032.5	一字排列
F300	4	70	74.8±2.5	19.4±1.0	4014.3	一字排列
F300	5	70	90.8±2.5	19.4±1.0	4941.4	一字排列
F300G	2	70	50.4±2.0	19.4±1.0	2460.2	一字排列(带钢丝)
F300G	3	70	68.4±2.5	19.4±1.0	3442.1	一字排列(带钢丝)
F300G	4	70	86.4±2.5	19.4±1.0	4424	一字排列(带钢丝)
F300	2	95	43.0±2.0	21.6±1.0	2643.4	一字排列
F300	3	95	63.0±2.5	21.6±1.0	3914.2	一字排列
F300	4	95	83.0±2.5	21.6±1.0	5185.1	一字排列

F300G	2	95	54.6±2.0	21.6±1.0	3089.1	一字排列(带钢丝)
F300G	3	95	74.6±2.5	21.6±1.0	4360	一字排列(带钢丝)
