带双钢丝行车扁电缆的优势

类别:扁平电缆日期:2019-05-09
我要分享

柔性双钢丝扁电缆添加双钢丝抗拉组件,能有效防止水平拖拽拖动电缆造成的撕裂变形等问题,在悬挂安装下抵抗电缆本身自重已经其他重力保证电缆的长期运行sh

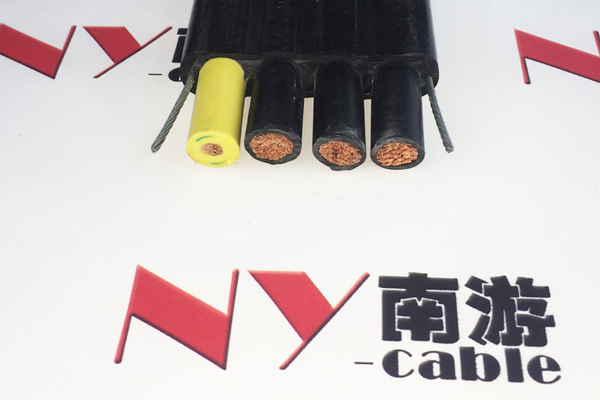

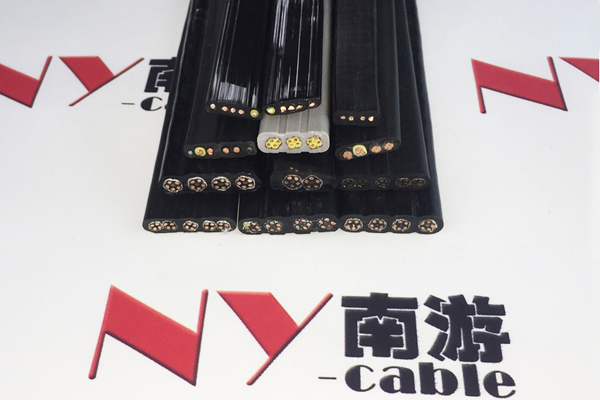

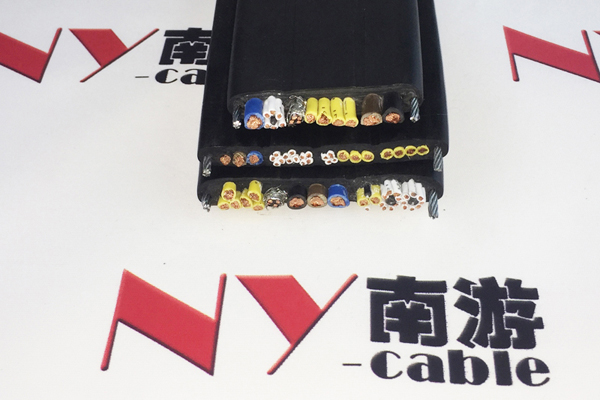

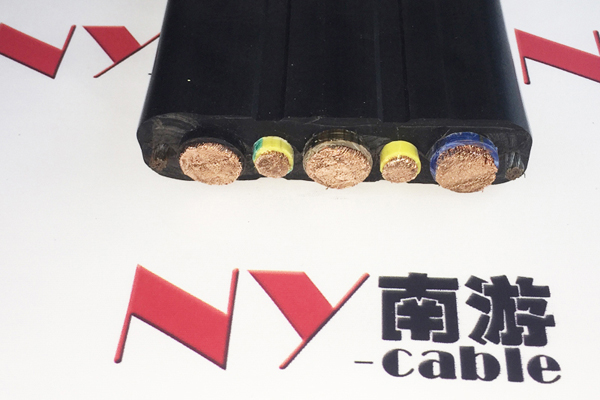

双钢丝行车扁电缆柔性双钢丝扁电缆


应用

● 双钢丝扁电缆产品应用


双钢丝扁电缆YFFBG是在柔性扁电缆YFFB的基础上增加双钢丝绳抗拉结构,其电缆导体采用VDE0295第5类或第6类导体结构,线芯平行相邻排列;芯线标识符合VDE0293规定,带有黄/绿双色接地保护芯线标识.
特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.
● 双钢丝扁电缆产品优势
相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证:
● 双钢丝扁电缆基本说明
导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)


应用

● 双钢丝扁电缆技术参数


额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海嘉柔扁电缆参数附表
● 双钢丝扁电缆订购说明
芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

F300

2

35

28.6±1.5

15.2±1.0

1117.6

一字排列

F300

3

35

40.6±2.0

15.2±1.0

1621.9

一字排列

F300

4

35

56.6±2.0

15.2±1.0

2212.2

一字排列

F300

5

35

68.6±2.5

15.2±1.0

2716.6

一字排列

F300

6

35

82.6±2.5

15.2±1.0

3263.9

一字排列

F300

7

35

92.6±2.5

15.2±1.0

3725.3

一字排列

F300G

2

35

40.2±2.0

15.2±1.0

1458.3

一字排列(带钢丝)

F300G

3

35

52.2±2.0

15.2±1.0

1962.7

一字排列(带钢丝)

F300G

4

35

68.2±2.5

15.2±1.0

2553

一字排列(带钢丝)

F300G

5

35

80.2±2.5

15.2±1.0

3057.4

一字排列(带钢丝)

F300G

6

35

92.2±2.5

15.2±1.0

3561.7

一字排列(带钢丝)

F300

2

50

35.2±2.0

17.4±1.0

1577.4

一字排列

F300

3

50

51.4±2.0

17.4±1.0

2326.6

一字排列

F300

4

50

67.6±2.5

17.4±1.0

3075.9

一字排列

F300

5

50

81.8±2.5

17.4±1.0

3775.9

一字排列
