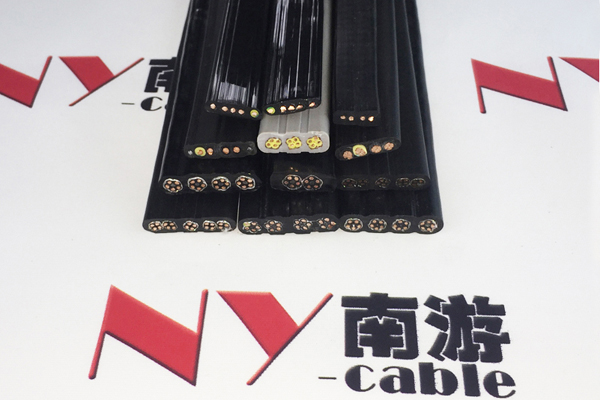

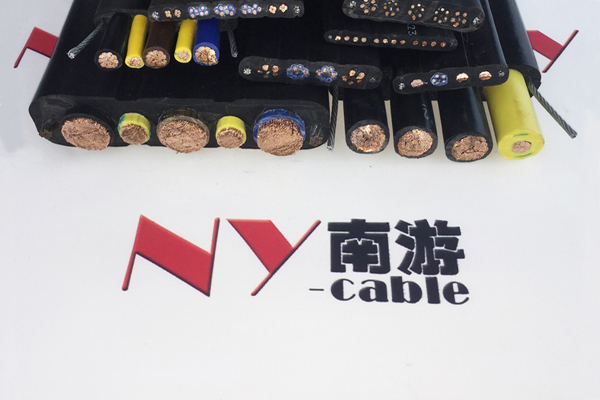

起重机行车扁电缆-行车扁电缆信号带屏蔽电缆

类别：扁平电缆日期：2019-06-20

我要分享

起重机行车扁电缆用应用广泛-如室内行吊电源控制信号电缆，翻车机用电缆，由于扁电缆有可能电源先线和信号线有时因工况需要做成一根电缆，

所以对于信号线的抗干扰能力就需要单独屏蔽，所以南游电缆设计生产的屏蔽行车扁电缆可以应对这些工况要求。

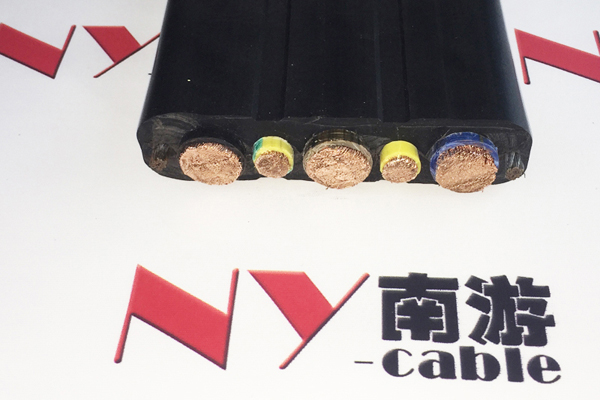

抗拉行车扁电缆耐弯曲行车扁电缆

起重机行车扁电缆-行车扁电缆信号带屏蔽电缆-屏蔽（行车）扁电缆基本说明

导体：多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6类标准
绝缘：特殊混合弹性体丁腈柔软绝缘
结构：一字排列或梅花排列
加强件：镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套：特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)

起重机行车扁电缆-行车扁电缆信号带屏蔽电缆-屏蔽（行车）扁电缆技术参数

额定电压：U0/U 450/750V~0.6/1KV
测试电压：3000V
弯曲半径：固定敷设 8XD(电缆***小边); 移动安装 10XD(电缆***小边)
使用温度：固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
芯线接地标识：G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
阻燃性：符合IEC60332-
耐油性耐化学性：参见上海南游屏蔽（行车）扁电缆参数附表
● 屏蔽（行车）扁电缆订购说明
标准长度:（100,200,300,500,1000）
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）

起重机行车扁电缆-行车扁电缆信号带屏蔽电缆-屏蔽（行车）扁电缆产品应用

特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
屏蔽（行车）扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.

起重机行车扁电缆-行车扁电缆信号带屏蔽电缆-屏蔽（行车）扁电缆产品优势

相对圆形电缆而言,屏蔽（行车）扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列屏蔽（行车）扁电缆。
通过认证：CE, RoHS

F300	2	70	38.8±2.0	19.4±1.0	2050.6	一字排列
F300	3	70	56.8±2.0	19.4±1.0	3032.5	一字排列
F300	4	70	74.8±2.5	19.4±1.0	4014.3	一字排列
F300	5	70	90.8±2.5	19.4±1.0	4941.4	一字排列
F300G	2	70	50.4±2.0	19.4±1.0	2460.2	一字排列(带钢丝)
F300G	3	70	68.4±2.5	19.4±1.0	3442.1	一字排列(带钢丝)
F300G	4	70	86.4±2.5	19.4±1.0	4424	一字排列(带钢丝)
F300	2	95	43.0±2.0	21.6±1.0	2643.4	一字排列
F300	3	95	63.0±2.5	21.6±1.0	3914.2	一字排列
F300	4	95	83.0±2.5	21.6±1.0	5185.1	一字排列

F300G	2	95	54.6±2.0	21.6±1.0	3089.1	一字排列(带钢丝)
F300G	3	95	74.6±2.5	21.6±1.0	4360	一字排列(带钢丝)
