伺服电缆

伺服电缆-单护套无纺布绕包结构

关键词:伺服,电缆,单护套,单,护套,无纺布,绕包,结构,

日期:2019-04-18作者:南游电缆
我要分享

用于动力链或移动机器零件。适用于测量,控制和调节电路。用于自动化工程装配线,生产线以及各种机器和工厂工程的电气设备的电路。

技术数据

标准:要求适应DIN VDE 0245,0281
温度范围:弯曲-5°C+ 70°C。固定安装-30°C+ 70°C
标称电压: UO / U 300 / 500V
测试电压: 4000V
绝缘电阻:最小值。20GΩxcm
最小弯曲半径:移动弯曲 7.5 x电缆ø。固定安装4 x电缆ø

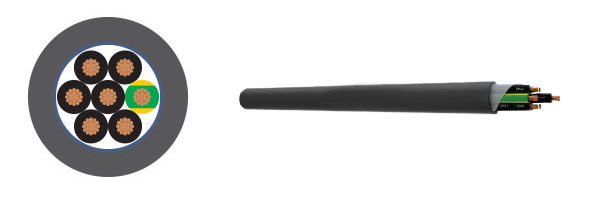

电缆结构

裸铜,高柔性精绞细铜丝符合EN 60228 C16
特种PVC / 丁晴 线芯绝缘。
根据DINVDE 0293,带有连续白色编号的黑色芯,外层为电缆标识
绿黄色接地芯(3芯及以上)。
无纺布绕包。
外护套采用特殊PVC / 丁晴,TM2符合DIN / BS EN 50363-4.1标准。
灰色(RAL 7001)颜色可定制

属性

外护套采用弹性橡胶
这种电缆也具有高柔性、耐油污,且具有一定的抗紫外线性能及耐风化等

电缆设计参数

型号

芯数×标称截面(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

SERVO4001

2 x 0.5

5.3

8.7

39

SERVO4001

3G 0.5

5.7

13.0

48

SERVO4001

4G 0.5

6.3

17.4

60

SERVO4001

5G 0.5

6.8

21.7

71

SERVO4001

7G 0.5

8

30.4

99

SERVO4001

12G 0.5

9.5

52.1

147

SERVO4001

18G 0.5

11.4

78.1

214

SERVO4001

25G 0.5

13.7

108.5

306

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

SERVO4001

30G 0.5

14.3

130.2

344

SERVO4001

34G 0.5

15.6

147.5

403

SERVO4001

50G 0.5

18.5

216.9

574

SERVO4001

2 x 0.75

5.7

13.0

48

SERVO4001

3G 0.75

6.2

19.5

60

SERVO4001

4G 0.75

6.8

26.0

75

SERVO4001

5G 0.75

7.4

32.5

90

SERVO4001

7G 0.75

8.9

45.6

129

SERVO4001

12G 0.75

10.6

78.1

194

SERVO4001

16G 0.75

12.0

104.1

253

SERVO4001

18G 0.75

12.7

117.2

283

SERVO4001

25G 0.75

15.2

162.7

402

SERVO4001

2 x 1

6.1

17.4

57

SERVO4001

3G 1

6.6

26.0

72

SERVO4001

4G 1

7.3

34.7

90

SERVO4001

5G 1

8

43.4

110

SERVO4001

7G 1

9.6

60.7

157

SERVO4001

12G 1

11.4

104.1

237

SERVO4001

14G 1

12.3

121.5

276

SERVO4001

16G 1

13.0

138.8

311

SERVO4001

18G 1

13.9

156.2

353

SERVO4001

25G 1

16.4

216.9

491

SERVO4001

26G 1

16.4

225.6

498

SERVO4001

34G 1

18.9

295.1

658

SERVO4001

41G 1

20.6

355.8

786

SERVO4001

50G 1

22.3

433.9

936

SERVO4001

65G 1

25.4

564.1

1215

SERVO4001

2 x 1.5

6.8

26.0

75

SERVO4001

3G 1.5

7.4

39.1

96

SERVO4001

4G 1.5

8.1

52.1

119

SERVO4001

5G 1.5

9.1

65.1

150

SERVO4001

7G 1.5

9.9

91.1

189

SERVO4001

12G 1.5

12.9

156.2

322

SERVO4001

18G 1.5

15.0

234.3

456

SERVO4001

25G 1.5

17.6

325.4

630

SERVO4001

26G 1.5

17.8

338.4

649

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

SERVO4001

34G 1.5

20.2

442.6

841

SERVO4001

41G 1.5

22.0

533.7

1006

SERVO4001

42G 1.5

22.0

546.7

1017

SERVO4001

50G 1.5

24.0

650.8

1210

SERVO4001

3G 2.5

9

65.1

148

SERVO4001

4G 2.5

10.0

86.8

188

SERVO4001

5G 2.5

11.2

108.5

235

SERVO4001

7G 2.5

12.5

151.9

307

SERVO4001

12G 2.5

16.0

260.3

513

SERVO4001

14G 2.5

17.2

303.7

595

SERVO4001

3G 4

10.6

104.1

217

SERVO4001

4G 4

11.7

138.8

274

SERVO4001

5G 4

13.1

173.6

343

SERVO4001

4G 6

13.9

208.6

398

SERVO4001

5G 6

15.5

260.8

496

SERVO4001

4G 10

17.6

358.5

658

SERVO4001

5G 10

19.6

448.2

819

SERVO4001

4G 16

21.0

565.0

983

SERVO4001

5G 16

23.6

706.2

1236

注意

* G =带绿色/黄色接地核心

X =没有绿色/黄色地核
