应用
用于动力链或移动机器零件。适用于测量，控制和调节电路。用于自动化工程装配线，生产线以及各种机器和工厂工程的电气设备的电路。这些电缆的PVC内护套提高了电缆的机械强度。
技术数据
标准：要求适用于DINVDE 0245,0281
标称电压： U O / U 300 / 500V
绝缘电阻：最小值。20GΩxcm
温度范围： -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径：移动弯曲7.5×电缆ø ，固定安装4 x电缆ø
测试电压：： 4000V / 2000V

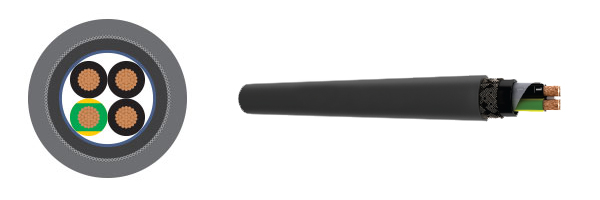

电缆结构
裸铜，细导线符合EN 60228 Cl.6。
特种PVC绝缘。
根据DINVDE 0293，带有连续白色编号的黑色芯，外层电缆标识
绿色/黄色接地芯（3芯及以上）。
最合理排列结构
无纺布绕包
PVC内护套，灰色
镀锡铜网编织屏蔽层
外护套采用特殊弹性橡胶，符合DIN / BS EN 50363-4.1标准。
灰色（RAL 7001）
属性
外护套采用弹性橡胶
这种电缆也具有高柔性、耐油污，且具有一定的抗紫外线性能及耐风化等
电缆设计参数
|
型号 |
芯数×截面积（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
|
SERVO4002DP |
2 x 0.5 |
7.2 |
24.5 |
76 |
|
|
SERVO4002DP |
3G 0.5 |
7.5 |
30.2 |
86 |
|
|
SERVO4002DP |
4G 0.5 |
8.1 |
36.3 |
102 |
|
|
SERVO4002DP |
5G 0.5 |
8.6 |
42.4 |
116 |
|
|
SERVO4002DP |
7G 0.5 |
9.1 |
54.3 |
136 |
|
|
型号 |
芯数×截面积（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO4002DP |
12G 0.5 |
11.5 |
84.2 |
216 |
|
SERVO4002DP |
18G 0.5 |
13.5 |
117.5 |
301 |
|
SERVO4002DP |
25G 0.5 |
15.12 |
156.9 |
386 |
|
SERVO4002DP |
30G 0.5 |
16.02 |
185.1 |
442 |
|
SERVO4002DP |
2 x 0.75 |
7.6 |
30.6 |
88 |
|
SERVO4002DP |
3G 0.75 |
8.1 |
39.5 |
104 |
|
SERVO4002DP |
4G 0.75 |
8.6 |
47.2 |
120 |
|
SERVO4002DP |
5G 0.75 |
9.1 |
56.6 |
138 |
|
SERVO4002DP |
7G 0.75 |
9.9 |
71.7 |
167 |
|
SERVO4002DP |
12G 0.75 |
12.5 |
117.1 |
271 |
|
SERVO4002DP |
18G 0.75 |
14.42 |
166.1 |
371 |
|
SERVO4002DP |
25G 0.75 |
16.52 |
221.4 |
491 |
|
SERVO4002DP |
30G 0.75 |
18 |
288.2 |
595 |
|
SERVO4002DP |
2 x 1 |
8.1 |
37.3 |
102 |
|
SERVO4002DP |
3G 1 |
8.4 |
47.3 |
116 |
|
SERVO4002DP |
4G 1 |
8.9 |
58.8 |
136 |
|
SERVO4002DP |
5G 1 |
9.7 |
69.4 |
161 |
|
SERVO4002DP |
12G 1 |
13.22 |
145.7 |
316 |
|
SERVO4002DP |
18G 1 |
15.42 |
210.4 |
442 |
|
SERVO4002DP |
25G 1 |
17.4 |
286.0 |
580 |
|
SERVO4002DP |
26G 1 |
17.4 |
295.7 |
588 |
|
SERVO4002DP |
34G 1 |
20.2 |
392.5 |
788 |
|
SERVO4002DP |
41G 1 |
22 |
466.3 |
927 |
|
SERVO4002DP |
50G 1 |
23.7 |
554.0 |
1093 |
|
SERVO4002DP |
2 x 1.5 |
8.9 |
48.2 |
126 |
|
SERVO4002DP |
3G 1.5 |
9.3 |
64.0 |
148 |
|
SERVO4002DP |
4G 1.5 |
10.0 |
82.3 |
180 |
|
SERVO4002DP |
5G 1.5 |
10.5 |
96.8 |
202 |
|
SERVO4002DP |
7G 1.5 |
11.5 |
128.8 |
254 |
|
SERVO4002DP |
12G 1.5 |
15.2 |
216.8 |
439 |
|
SERVO4002DP |
16G 1.5 |
16.7 |
295.2 |
555 |
|
SERVO4002DP |
18G 1.5 |
17.7 |
317.5 |
617 |
|
SERVO4002DP |
25G 1.5 |
20.7 |
426.7 |
840 |
|
SERVO4002DP |
34G 1.5 |
23.5 |
563.9 |
1095 |
|
SERVO4002DP |
3G 2.5 |
10.3 |
100.7 |
200 |
|
SERVO4002DP |
4G 2.5 |
11.3 |
129.4 |
249 |
|
型号 |
芯数×截面积（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO4002DP |
5G 2.5 |
12.6 |
158.5 |
309 |
|
SERVO4002DP |
7G 2.5 |
13.9 |
211.5 |
392 |
|
SERVO4002DP |
4G 4 |
13.4 |
192.3 |
361 |
|
SERVO4002DP |
5G 4 |
14.7 |
236.4 |
439 |
|
SERVO4002DP |
4G 6 |
15.8 |
254.9 |
492 |
|
SERVO4002DP |
4G 10 |
19.3 |
414.4 |
763 |
|
SERVO4002DP |
4G 16 |
22.0 |
635.7 |
1076 |
注意 ：
* G =带绿色/黄色接地核心
X =没有绿色/黄色地核
