应用
这些电缆采用复合结构，用于变频器和电机之间的供电和控制。它们还用作伺服控制器和电机设备工程之间的连接电缆。一种用于多个电路的通用电缆。
技术数据
标准：适用于VDE 0812/0250/0281
标称电压：电源芯线：600 / 1000V
控制核心对： 250V / AC
绝缘电阻： >20GΩxcm
温度范围：弯曲-5°C至+ 70°C固定安装 - 30°C至+ 70°C
最小弯曲半径：弯曲 20 x电缆ø固定安装6 x电缆ø
测试电压：电源线芯：C / C 4000V和C / S：2000V
控制核心： C / C：1500V，C / S：750V

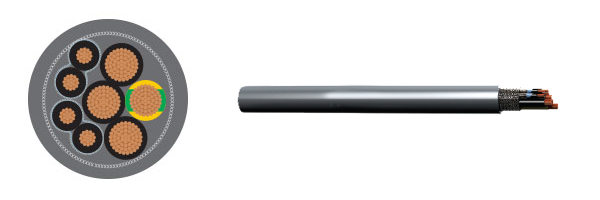

电缆结构
导体：高柔性精绞细铜丝符合EN 60228
电源线芯：根据VDE 0293和GN-YE保护导体，黑色，白色数字;
控制对0.34平方毫米，颜色编码 - WH / BR，GN / YE
控制对0.5平方毫米及以上 - 黑色，白色数字到VDE 0293
控制对，包带层铝箔和镀锡铜编织。
只有一对控制线芯的没有铝箔包带层。
整体采用镀锡铜编织。
PVC外护套，灰色（RAL 7001）
属性
互电容低。
对每个控制线对进行屏蔽可提供相互EMI保护。整体电缆上的总编织层还提供外部干扰保护，有助于变频器的无干扰操作。
伺服SERVO400具有高柔性，耐油污，抗紫外线性能。
电缆设计参数
|
型号 |
芯数×标称截面（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO4004P |
4 G 0.75 + 2 x（2 x 0.34） |
10.5 |
86.2 |
173 |
|
SERVO4004P |
4 G 1.5 + 2 x（2 x 0.75） |
12.7 |
136.4 |
246 |
|
SERVO4004P |
4 G 2.5 +（2 x 2 x 0.75） |
14.9 |
164.1 |
328 |
|
SERVO4004P |
4 G 4 +（2 x 0.75 + 2 x 1） |
16.6 |
223.4 |
421 |
|
SERVO4004P |
4 G 6 +（2 x 0.75 + 2 x 1） |
17.7 |
323.5 |
548 |
|
SERVO4004P |
4 G 10 +（2 x 0.75 + 2 x 1） |
21.6 |
473.2 |
839 |
|
SERVO4004P |
4 G 16 +（2 x 2 x 1） |
24.5 |
712.3 |
1192 |
|
SERVO4004P |
4 G 25 +（2 x 2 x 1.5） |
30.1 |
1078.4 |
1809 |
注意：
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
