伺服电缆

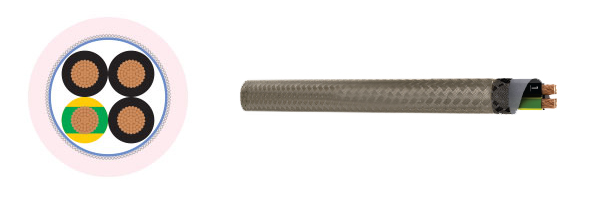

伺服电缆-铝箔屏蔽+镀锡铜屏蔽+PVC透明外护套结构

关键词:伺服,电缆,铝箔,屏蔽,镀锡,铜,+PVC,透明,外,

日期:2019-04-18作者:南游电缆
我要分享

应用

变频器和电机之间的连接电缆。该电动机电源电缆用于变频器,并确保工厂内建设备的电磁兼容性。处理设备,对于SIMOVERT驱动器,它们特别适用于工业泵,通风机,传送带和空调装置以及类似应用。

技术数据

标准:适应DINVDE 0207/0250/0295
标称电压: U O / U 600 / 1000V
绝缘电阻:最小值。200GΩxcm
温度范围: -5°C+ 70°C弯曲。固定安装-30°C+ 70°C
最小弯曲半径:弯曲 15 x电缆ø。固定安装4 x电缆ø
测试电压:电源核心:C / C 4000VC / S2000V
控制核心: C / C1500VC / S750V
相互电容:根据不同的横截面:
核心/核心70250 nF / km
核心/屏幕110410 nF / km

电缆结构

裸铜,细导线符合EN 60228 cl5.
PE
(聚乙烯)芯绝缘。
核心颜色:黑色,棕色,灰色,绿黄色。
核心绞合在同心层中。
1.
采用特殊铝箔屏蔽
2.
采用镀锡铜屏蔽层
透明专用丁晴外护套。

属性

阻燃剂符合EN 60332-1-2标准。
特殊的PE绝缘确保低互电容,低介电损耗,低屏蔽干扰电流。
低电容设计允许变频器和电机之间的电缆连接更长。
满足EMC要求。
由于最佳屏蔽,有助于变频器的无干扰操作。

电缆设计参数

型号

芯数×标称截面(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

SERVO4005

4 G 1.5

11.4

72.9

167

SERVO4005

4 G 2.5

12.4

110.0

215

SERVO4005

4 G 4.0

15.6

193.3

363

SERVO4005

4 G 6.0

17.0

269.0

462

SERVO4005

4 G 10.0

19.6

435.0

660

SERVO4005

4 G 16.0

22.1

698.3

955

SERVO4005

4 G 25.0

26.3

1045.7

1390

SERVO4005

4 G 35.0

29.5

1431.6

1842

SERVO4005

4 G 50.0

35.8

2010.3

2656

SERVO4005

4 G 70.0

40.3

2784.5

3579

SERVO4005

4 G 95.0

46.5

3146.1

4371

SERVO4005

4 G 120.0

53.2

4687.6

6190

SERVO4005

4 G 150.0

57.3

5643.8

7315

SERVO4005

4 G 185.0

62.3

6959.5

8853

SERVO4005

3 x 1.5 + 3 G 0.25

11.4

65.1

158

SERVO4005

3 x 2.5 + 3 G 0.5

12.2

99.4

202

SERVO4005

3 x 4 + 3 G 0.75

14.4

174.0

308

SERVO4005

3 x 6 + 3 G 1

15.7

237.6

391

SERVO4005

3 x 10 + 3 G 1.5

18.0

375.2

554

SERVO4005

3 x 16 + 3 G 2.5

20.2

603.9

809

SERVO4005

3 x 25 + 3 G 4

23.8

906.3

1174

SERVO4005

3 x 35 + 3 G 6

26.9

1250.8

1581

SERVO4005

3 x 50 + 3 G 10

32.6

1798.9

2317

SERVO4005

3 x 70 + 3 G 10

36.4

2380.3

2988

SERVO4005

3 x 95 + 3 G 16

42.0

2825.8

3730

SERVO4005

3 x 120 + 3 G 16

47.8

3991.9

5072

SERVO4005

3 x 150 + 3 G 25

51.6

4946.4

6193

SERVO4005

3 x 185 + 3 G 35

56.5

6217.8

7691

注意:
* G =
带绿色/黄色接地芯
X =
无绿色/黄色接地芯
