应用
用于自动化工程中使用的电气设备的机器电缆电路中的电源电路。在干燥潮湿或潮湿的室内，具有正常的机械应力条件，适合室外使用在允许的温度范围内。
技术数据
标准：适用于DIN VDE 0250/0281 /
0282
标称电压： U O / U 600 / 1000V
绝缘电阻：最小值。20GΩxcm
温度范围： -40°C至+ 70°C 弯曲
固定安装： -50°C至+ 70°C
最小弯曲半径：移动弯曲 5 x电缆ø。固定安装3 x电缆ø
测试电压： 4000V

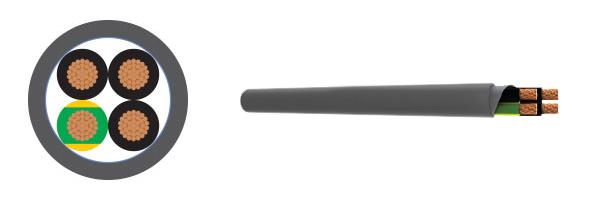

电缆结构
裸铜，细导线符合EN 60228
TPE芯绝缘。
黑色，白色数字，符合VDE 0293标准。
芯线绞合在一起，绞距较短。
无纺布包装。
外护套：PUR灰色（RAL 7001）。
属性
高柔性，耐油污
粘合剂表面低。
抗紫外线ASTM G 154。
电缆设计参数
|
型号 |
芯数×标称截面（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO4008 |
4G1.5 |
10.0 |
1.5 |
132 |
|
SERVO4008 |
4G2.5 |
11.9 |
2.5 |
189 |
|
SERVO4008 |
4G4 |
13.7 |
4 |
268 |
|
SERVO4008 |
4G6 |
15.1 |
6 |
374 |
|
SERVO4008 |
4G10 |
19.6 |
10 |
609 |
|
SERVO4008 |
4G16 |
22.8 |
16 |
896 |
|
SERVO4008 |
5G1.5 |
11.2 |
1.5 |
161 |
|
SERVO4008 |
5G2.5 |
13.3 |
2.5 |
233 |
|
SERVO4008 |
5G4 |
15.2 |
4 |
330 |
|
SERVO4008 |
5G6 |
16.8 |
6 |
461 |
|
SERVO4008 |
5G16 |
25.5 |
16 |
1106 |
|
SERVO4008 |
5G25 |
30.8 |
25 |
1699 |
注意：* G =带绿色/黄色接地核心
