聚氨酯拖链电缆-PETP绕包镀锡铜网屏蔽PUR外护套

关键词:聚氨酯,拖链,电缆,-PETP,绕包,镀锡,铜网,屏蔽,

日期:2019-04-18作者:南游电缆
我要分享

应用

这些电缆用作机器中的数据和控制电缆。高水平的筛选确保了高度的干扰保护。这种电缆还可用于允许温度范围的户外应用。

技术数据

标准:符合HD 21.13 S1 VDE 0281-13HD 22.10 S1
温度范围: -5°C+ 70°C 弯曲。固定安装-30°C+ 70°C
标称电压: U O / U 300/500 V
绝缘电阻:最小值。20GΩxcm
最小弯曲半径:移动弯曲 20 x电缆ø。固定安装6 x电缆ø
测试电压:C / C4000VC / S2000V

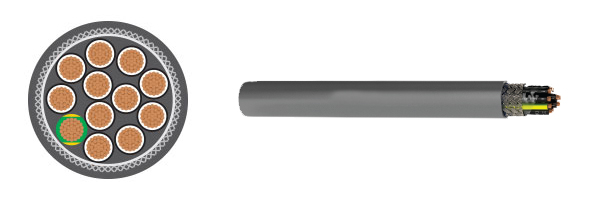

电缆结构

裸铜,细导线符合EN 60228 cl5.
PVC TI2
EN 50363-3的芯绝缘。
黑色芯,连续白色编号符合DIN VDE 0293标准
绝缘层采用绿色/黄色接地芯(3芯及以上)。
线芯以最佳绞合长度绞合在一起。
PETP
包带。
镀锡铜,编织屏,覆盖率约85%。特种聚氨酯外护套(PUR)。
护套颜色:灰色(RAL 7001)。

属性

高柔性耐弯曲

广泛耐油。
耐磨和耐缺口。
粘合剂表面低。
耐水解和微生物。抗紫外线ASTM G 154.
屏蔽密度可确保所有信号和脉冲的无干扰传输。
为了优化EMC功能,我们建议在两端采用铜编织接触。

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG8002P

2 x 0.5

5.8

19.3

45

DRAG8002P

3G 0.5

6.1

25.5

56

DRAG8002P

3 x 0.5

6.1

25.5

56

DRAG8002P

4G 0.5

6.5

30.1

64

DRAG8002P

4 x 0.5

6.5

30.1

64

DRAG8002P

5G 0.5

7

35.8

75

DRAG8002P

5 x 0.5

7

35.8

75

DRAG8002P

7G 0.5

7.5

46.7

92

DRAG8002P

7 x 0.5

7.5

46.7

92

DRAG8002P

12G 0.5

9.9

74.2

152

DRAG8002P

12 x 0.5

9.9

74.2

52

DRAG8002P

18G 0.5

11.5

104.3

210

DRAG8002P

18 x 0.5

11.5

104.3

210

DRAG8002P

25G 0.5

13.4

140.0

278

DRAG8002P

25 x 0.5

13.4

140.0

278

DRAG8002P

2 x 0.75

6.2

25.7

54

DRAG8002P

3G 0.75

6.5

32.3

65

DRAG8002P

3 x 0.75

6.5

32.3

65

DRAG8002P

4G 0.75

7

40.4

78

DRAG8002P

4 x 0.75

7

40.4

78

DRAG8002P

5G 0.75

7.7

48.9

95

DRAG8002P

5 x 0.75

7.7

48.9

95

DRAG8002P

7G 0.75

8.3

64.5

119

DRAG8002P

7 x 0.75

8.3

64.5

119

DRAG8002P

12G 0.75

10.9

103.2

194

DRAG8002P

18G 0.75

12.7

147.4

271

DRAG8002P

25G 0.75

14.8

219.5

372

DRAG8002P

25 x 0.75

14.8

219.5

372

DRAG8002P

2 x 1

6.5

30.5

61

DRAG8002P

3G 1

6.8

40.3

75

DRAG8002P

3 x 1

6.8

40.3

75

DRAG8002P

4G 1

7.3

51.0

91

DRAG8002P

4 x 1

7.3

51.0

91

DRAG8002P

5G 1

8.1

60.7

110

DRAG8002P

5 x 1

8.1

60.7

110

DRAG8002P

7G 1

8.8

80.5

140

DRAG8002P

7 x 1

8.8

80.5

140

DRAG8002P

12G 1

11.5

131.2

229

DRAG8002P

18G 1

13.9

188.5

337

DRAG8002P

25G 1

15.9

277.9

452

DRAG8002P

2 x 1.5

7.1

40.8

75

DRAG8002P

3G 1.5

7.5

53.8

95

DRAG8002P

3 x 1.5

7.5

53.8

95

DRAG8002P

4G 1.5

8.2

69.0

119

DRAG8002P

4 x 1.5

8.2

69.0

119

DRAG8002P

5G 1.5

8.9

84.4

142

DRAG8002P

5 x 1.5

8.9

84.4

142

DRAG8002P

7G 1.5

9.9

112.9

187

DRAG8002P

7 x 1.5

9.9

112.9

187

DRAG8002P

12G 1.5

13.0

183.5

306

DRAG8002P

18G 1.5

15.6

288.5

463

DRAG8002P

25G 1.5

17.9

395.0

614

DRAG8002P

34G 1.5

20.8

511.9

811

DRAG8002P

3G 2.5

8.9

84.4

140

DRAG8002P

4G 2.5

9.9

107.5

179

DRAG8002P

5G 2.5

11.0

130.8

219

DRAG8002P

7G 2.5

11.9

176.5

281

DRAG8002P

12G 2.5

16.0

314.8

491

DRAG8002P

18G 2.5

19.0

454.1

709

DRAG8002P

25G 2.5

22.2

617.0

954

DRAG8002P

4G 4

11.6

160.8

258

DRAG8002P

7G 4

14.4

269.0

425

DRAG8002P

4G 6

14.2

233.7

382

DRAG8002P

7G 6

17.0

415.7

619

DRAG8002P

4G 10

17.2

402.9

608

DRAG8002P

5G 10

19.5

499.3

772

DRAG8002P

4G 16

20.2

647.6

909

DRAG8002P

5G 16

22.6

799.6

1132

DRAG8002P

4G 25

25.1

986.2

1396

DRAG8002P

5G 25

28.0

1220.9

1737

DRAG8002P

4G 35

28.0

1369.0

1838

注:
* G =
带绿色/黄色接地芯
   X =
无绿色/黄色接地芯(OZ
