机器人抗扭电缆

工业抗扭转机器人电缆具体使用设备

类别:机器人抗扭电缆日期:2019-05-08
我要分享

正确选型工业机器人专用电缆需要明确电缆具体用在什么设备上,工业机器人又分移动机器人,弧焊机器人,电焊机机器人,激光加工机器人,装配机机器人,喷漆机机器人,搬运机机器人等.一些特殊的机器人配套使用电缆就会有一些特殊的要求,比如弧焊机器人电缆就要求有耐高温性能和耐火花飞溅性能.

机器人抗扭转电缆抗扭转机器人电缆

机器人电缆产品应用


南游机器人电缆作为控制和测量信号的传输以及电源连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合

适合用于焊接机器人以及机械手的连接和装配,连接回旋式或升降工作台,或因设计时无法设定电缆的移动(如拖链系统中)的场合的安装.

机器人电缆产品特性


●优质的绝缘和平滑的绕包层,使该电缆在扭力和弯曲应力同时存在的情况下使用寿命更长

特殊弹性体聚氨酯外护套材料,具有增强的耐油特性,抗磨损切割,抗微生物和水解,阻燃

其外护套的特性还能防止其他相邻电缆与之粘连

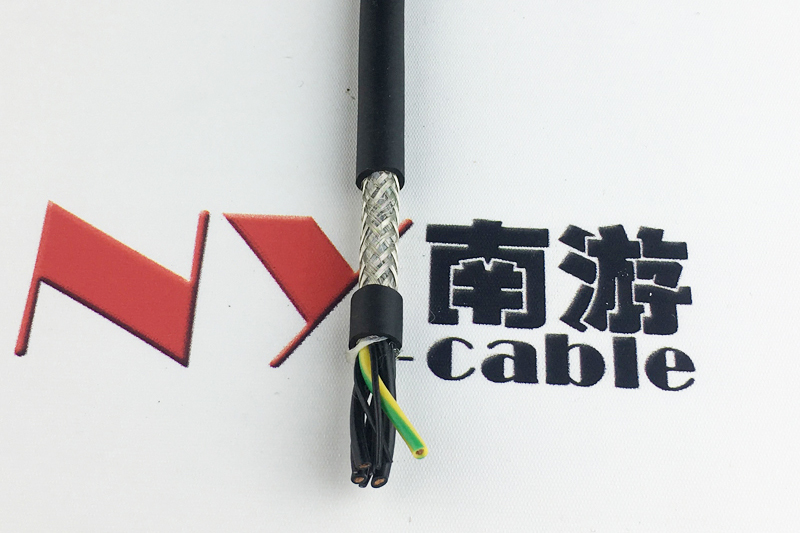

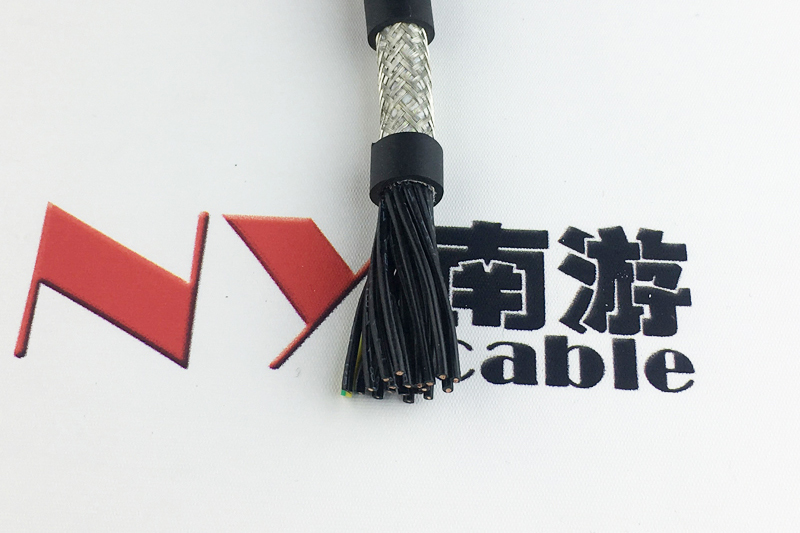

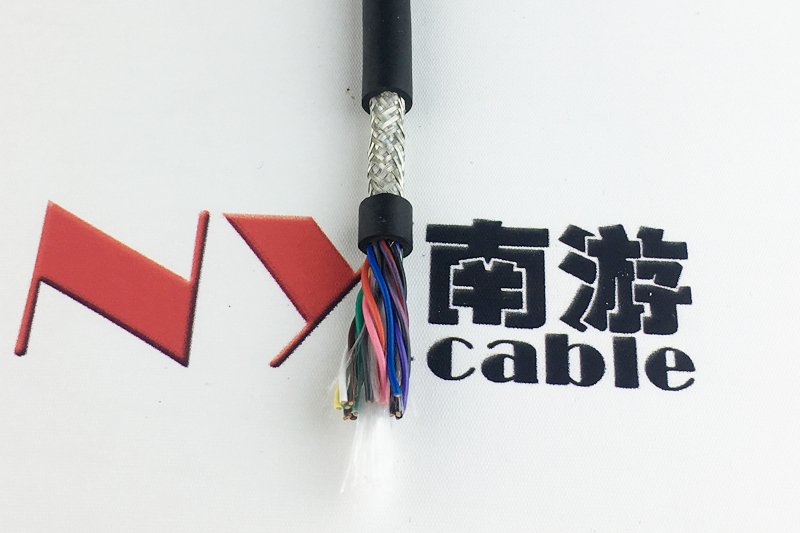

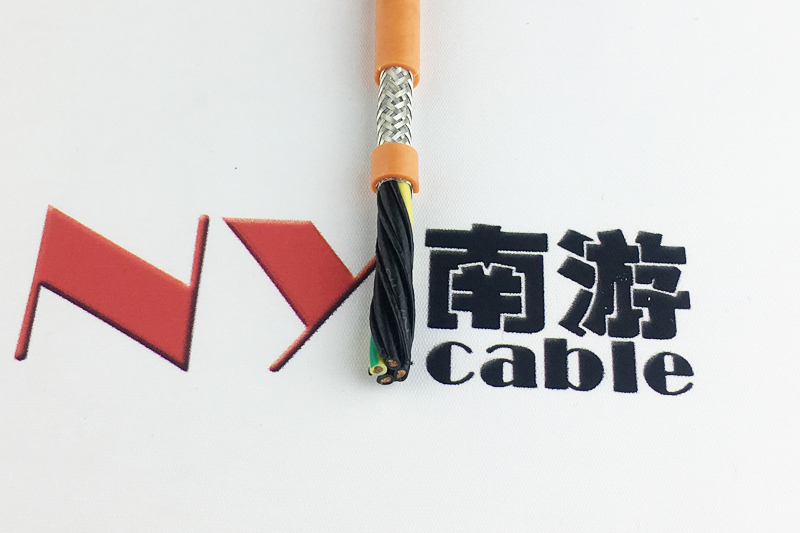

机器人电缆产品结构


多股细绞或精校成束超细裸铜丝(镀锡丝请事先说明)

TPE芯线绝缘,芯线(或线对)绞合成缆

屏蔽型:镀锡铜丝缠绕包层

特制聚氨酯外护套

技术参数及符合性


移动安装弯曲半径7.5x电缆直径,固定安装弯曲半径4x电缆直径

移动安装使用温度-40℃至+90℃,固定安装使用温度-50℃至+100℃(可按照实际使用温度定制)

导体结构参照VDE 0295/IEC 602286类导体结构,多股细绞或精校成束超细裸铜丝

芯线标识截面在0.34平方以下符合DIN47100,芯线截面在0.5平方及以上符合VDE0293

工作电压Uo/U48V0.5平方及以上300/500V

绝缘电阻>20GΩxcm

测试电压:0.34平方及以下1500V0.5平方及以上3000V

可定制扭力角度+/-360/

符合认证:

工业机器人专用电缆订货说明


G=有黄/绿双色接地标识,X=无黄/绿双色接地标识

包装长度:可定制

30kg卷装,30kg时盘装

订货时请注明长度要求(1x500m/,5x100m/)

对数

规格

导体根数

单根导体直径φ

近似密度公斤/KM

标称外径

外径上限

/下限

DRAG300SP

1

1.0*2C

121

0.1

65

6.5

6.8

DRAG300SP

2

1.0*2C

121

0.1

139

11.3

11.8

DRAG300SP

3

1.0*2C

121

0.1

181

12

12.5

DRAG300SP

4

1.0*2C

121

0.1

229

13.3

13.8

DRAG300SP

5

1.0*2C

121

0.1

280

14.6

15.1

DRAG300SP

6

1.0*2C

121

0.1

332

16

17.0

DRAG300SP

7

1.0*2C

121

0.1

385

17.5

18.5

DRAG300SP

8

1.0*2C

121

0.1

447

19.4

20.4

DRAG300SP

9

1.0*2C

121

0.1

503

20.8

21.8

DRAG300SP

10

1.0*2C

121

0.1

550

21.5

22.5

DRAG300SP

11

1.0*2C

121

0.1

585

21.5

22.5

DRAG300SP

12

1.0*2C

121

0.1

640

22.7

23.7

DRAG300SP

13

1.0*2C

121

0.1

675

22.7

23.7

DRAG300SP

14

1.0*2C

121

0.1

733

24.1

25.1

DRAG300SP

15

1.0*2C

121

0.1

768

24.1

25.1

DRAG300SP

16

1.0*2C

121

0.1

828

25.5

27.0

抗扭转机器人电缆工业机器人电缆
