产品典型应用
这类电缆还广泛应用于:矿用凿岩机、矿用台车、矿用电动铲运机、撬毛台车、锚杆台车、掘进凿岩台车等矿下移动设设备,这类电缆也可应用于斗轮堆取料机、采煤机、掘进机、翻车机等大中小型采煤运输移动设备和港口机械吊装设备安装工程。
南游电缆生产供应的湿喷车电缆产品,作为车载式湿喷台车专用动力连接与控制连接的柔性电缆广泛使用,应用于车载式湿喷车卷盘设备,是湿喷车安全、高效作业的必要保障。这类湿喷车专用电缆随设备广泛应用于各类大型隧道工程的施工现场。
鉴于其严格的使用环境要求与产品本身的优异性能,这类电缆还可广泛应用于:矿用凿岩机、矿用台车、矿用电动铲运机、撬毛台车、锚杆台车、掘进凿岩台车等矿下移动设设备;龙门吊、集装箱起重机等大型起重机设备;以及垃圾吊、渣吊、清污抓斗机等起重抓斗设备。
产品要求及特性
● 柔软性:电缆采用柔性结构,适用于频繁移动式安装使用;
● 耐磨性:电缆以进口聚氨酯材质作为电缆的外护套,电缆具有优异的耐磨性能,应用于大型隧道工程、采矿作业现场,满足高耐磨环境下的需求;
● 抗拉性:电缆以凯夫拉纤维作为电缆的抗拉材质,且可根据需要定制柔性抗拉导体结构,电缆抗拉性能优异;
● 抗扭转:电缆以凯夫拉纤维编织电缆本体,有效避免电缆因频繁移动而扭曲变形;
● 环境适应性:这类电缆还具有优异的耐油污、耐酸碱盐雾腐蚀、防水、抗UV等性能,电缆具有优异的环境适应性能;
符合认证:

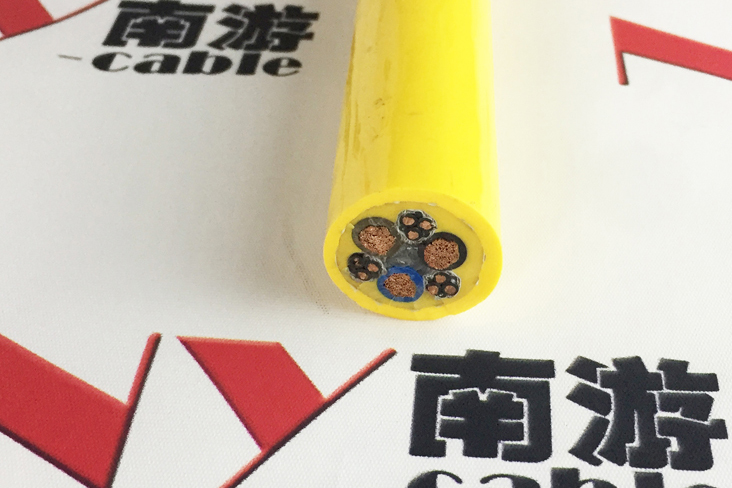

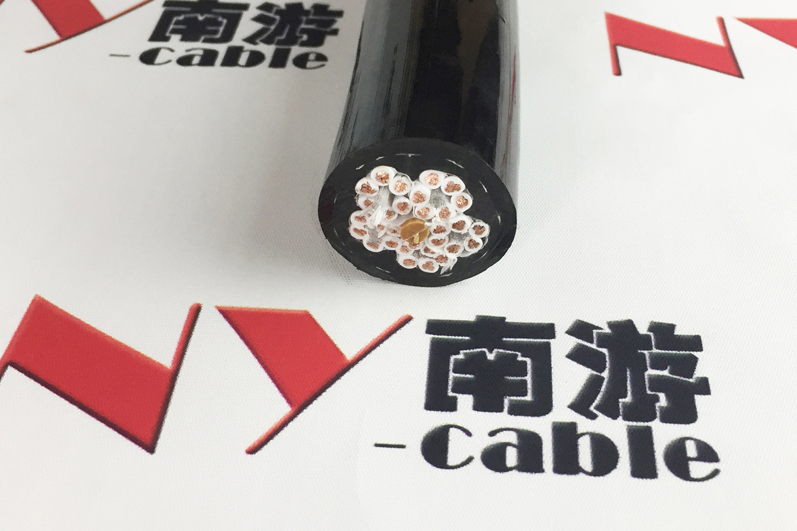

电缆工艺结构
导体:多股超细无氧裸铜丝精绞集束,符合VDE0295 CLASS 5或6标准;
绝缘:优质混合弹性体丁腈材质绝缘;
线芯结构:柔性防扭结构;
内护套:挤压式特之弹性体丁腈/PUR材料; 阻燃耐磨;
加强件:抗拉芳纶纤维编织矿用铲运机电缆本体;
护套材料:特之Lubrizol聚氨酯PUR材料;黄色/黑色;
产品电气参数
额定电压:0.6/1KV
测试电压:4000V
移动安装弯曲半径:8×D
移动安装使用温度:-40℃~+90℃
阻燃性:符合IEC60332-1-2+EN60332-1-2
耐油性耐化学性:参见南游电缆|JIAROUKABEL铲运机电缆参数附表
接地保护芯线:G=含黄/绿双色接地保护芯线
X=无黄/绿双色接地保护芯线

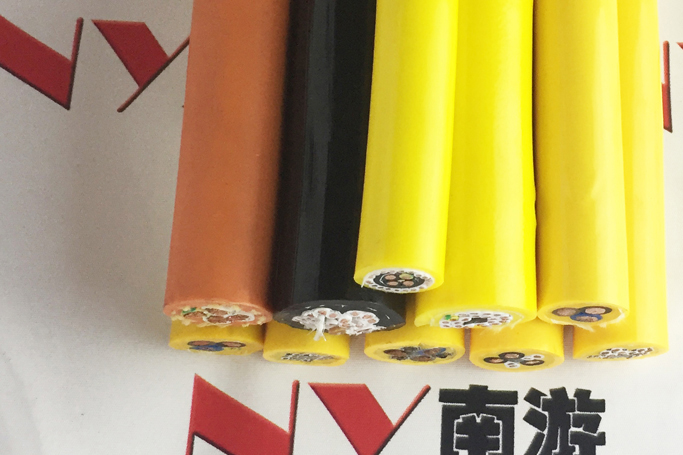

电缆常用规格
3X16+1G10 3X25+1X16/10 3X35+1X16 3X50+1X25 4X50 3X95+1X50 3X120+1X95 3×35+3G6
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
24.88 |
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
27.22 |
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
29.55 |
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
32.66 |
|
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
31.39 |
|
|
|
|
|
|
|
DRUM500 |
25.0*2C |
509 |
0.25 |
939.5 |
24.1 |
26.6 |
DRUM500 |
25.0*3C |
509 |
0.25 |
1289 |
25.9 |
28.4 |
DRUM500 |
25.0*4C |
509 |
0.25 |
1668 |
28.8 |
31.3 |
DRUM500 |
25.0*5C |
509 |
0.25 |
2059.7 |
32.1 |
34.6 |
