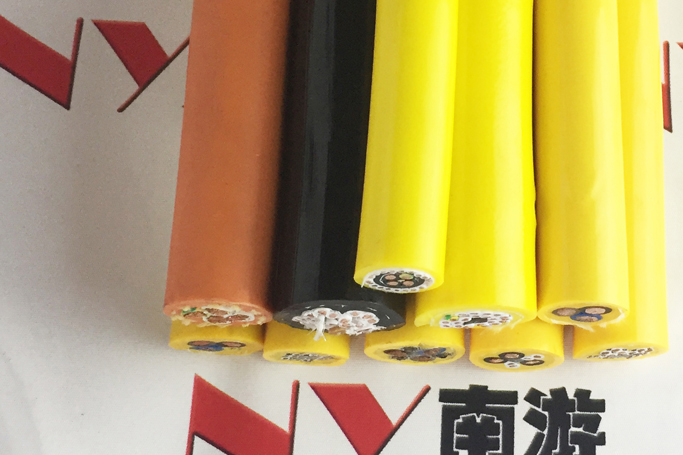

加强型芳纶纤维编制层聚氨酯卷筒电缆对电缆抗拉的提升

类别：卷筒电缆日期：2019-04-22

我要分享

该类卷筒电缆产品采用芳纶纤维编织的加强型护层结构，增强电缆的抗扭转性能和抗拉性能；另外聚氨酯护套的卷筒电缆更耐磨，耐机械性能更优异，确保电缆在使用期间避免因受外力造成的损伤，延长电缆使用寿命。

卷筒设备用更高强度耐磨损耐油,柔性聚氨酯连接与控制电缆，耐候性强

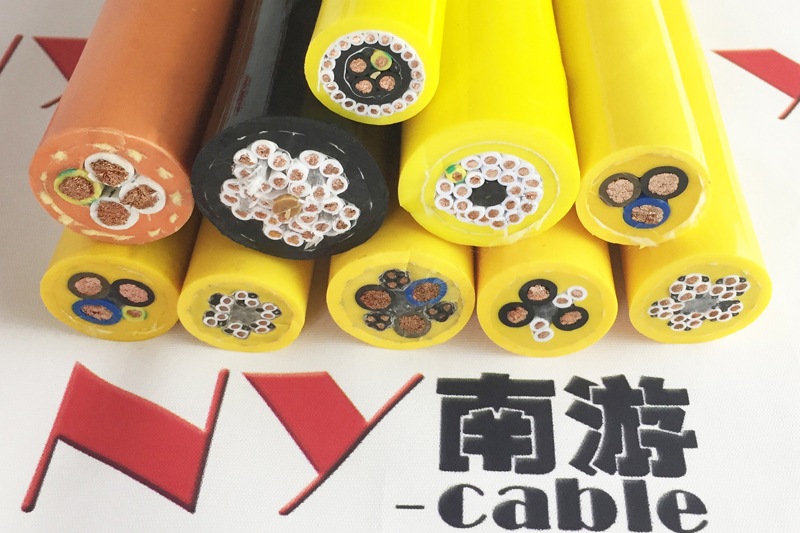

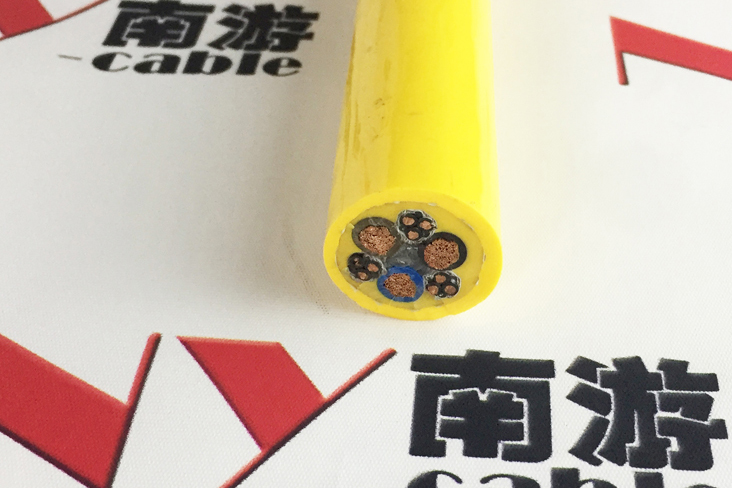

抗拉卷筒电缆聚氨酯卷筒电缆

● 产品应用与特性应用

聚氨酯卷筒电缆用于易磨损且在电缆盘收放线或导向移动安装需承受较高外来机械张力的情况下使用, 不仅作为长距离缆索、卷筒电缆和牵引电缆还可用于动力拖链系统中的拖曳电缆; 广泛应用于垃圾吊渣吊抓斗,矿用电动铲运机,凿岩掘进台车,建筑施工升降机,斗轮机卷筒卷盘,港机蓄缆筐设备,行车起重龙门吊等等重型机械设备的控制和连接.

加强型导体结构和芳纶纤维经纬编织电缆本体的加强型护层结构,增强电缆的抗拉抗扭特性,在卷筒卷绕过程中抵抗拉力对电缆产生的损害以及扭转里产生的螺旋造成的内部结构伤害;柔性机械性能优异高耐磨的聚氨酯PUR护套卷筒电缆,可以经受长时间的卷绕拖拽运动,极具优异的抗张力特性,绝缘耐压,卷绕耐压,耐磨等;抗拉耐老化,柔性耐弯曲,耐候耐油以及防紫外线(耐开裂)性能优异,具备更长使用寿命,代替进口电缆.
导体多股精细无氧裸铜丝,柔性防扭成束; 绝缘高机械性弹性体材料绝缘,≤5芯颜色编码符合VDE 0293-308,6芯及以上黑色芯线白色数字编号; 成缆优化成缆节距柔性防扭层绞; 高机械性弹性体挤压内护套; 加强型芳纶纤维经纬编织电缆本体;护套耐磨弹性体材料/聚氨酯材料,低温阻燃耐磨; 黄色/黑色等可选定生产

● 卷筒电缆技术参数及符合性

7.5x电缆外径（电缆外径≤21.5mm）
10x电缆外径（电缆外径＞21.5mm）
使用温度范围
移动安装: -40℃ 至 +100℃

固定安装: -40℃ 至 +100℃

导体结构:

VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝

芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号（VDE 0293）
高机械性弹性体挤压内护套，增强缆芯防滑移性能和抗扭性能
芳纶纤维经纬编织卷筒电缆本体的加强型护层结构,增强电缆的抗拉抗扭特性
芯线接地标识
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
工作电压Uo/U
450/750V~600/1000V
测试电压
3000V

DRUM500	10*2C	350	0.19	452.08	16.94	18.94
DRUM500	10*3C	350	0.19	606.24	18.14	20.14
DRUM500	10*4C	350	0.19	775.84	20.16	22.66
DRUM500	10*5C	350	0.19	951.82	22.38	24.88
DRUM500	10*6C	350	0.19	1133.05	24.72	27.22
DRUM500	10*7C	350	0.19	1317.59	27.05	29.55
DRUM500	10*8C	350	0.19	1523.93	30.16	32.66
DRUM500	16.0*2C	326	0.25	634.71	19.73	22.23
DRUM500	16.0*3C	326	0.25	862.74	21.14	23.64
DRUM500	16.0*4C	326	0.25	1111.11	23.52	26.02
DRUM500	16.0*5C	326	0.25	1368.06	26.14	28.64
DRUM500	16.0*6C	326	0.25	1632.17	28.89	31.39
DRUM500	25.0*2C	509	0.25	939.5	24.1	26.6
DRUM500	25.0*3C	509	0.25	1289	25.9	28.4
DRUM500	25.0*4C	509	0.25	1668	28.8	31.3
DRUM500	25.0*5C	509	0.25	2059.7	32.1	34.6
