垃圾吊抓斗电缆使用场合基本说明

类别:卷筒电缆日期:2019-05-06
我要分享

垃圾吊抓斗专用电缆作为垃圾吊起重机抓斗的重要连接和控制部分。在工作过程中,电缆难免会直接接触到工业垃圾、生活垃圾,其中有害气体多、腐蚀性强,因此对垃圾吊电缆的护套材料要求相对很高;

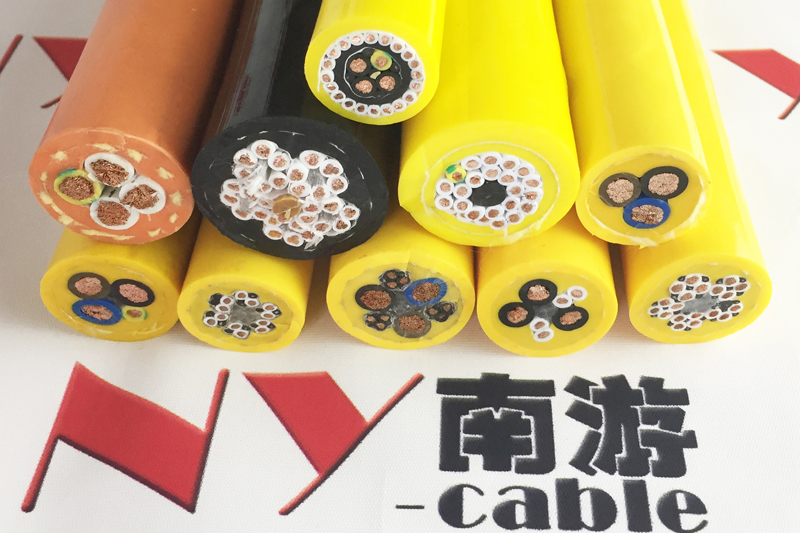

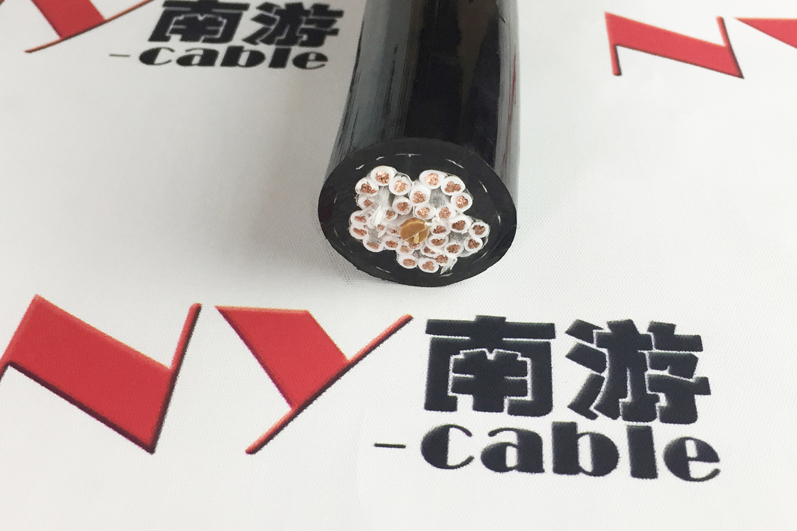

垃圾吊抓斗电缆抗拉抓斗电缆

垃圾吊抓斗电缆使用场合基本说明

垃圾吊抓斗作业时间长且需要连续往复频繁移动供电,这就对垃圾吊抓斗电缆的结构由较高要求;优质的垃圾吊抓斗电缆因而需具备优异的柔韧性、耐曲饶,耐热阻燃、耐温性能优异,抗扭抗拉高耐磨以及优异的耐腐蚀性能等多种产品特性,以此来满足我们垃圾焚烧发电厂抓斗的正常运作。

南游起重机垃圾吊抓斗电缆广泛应用于:钢铁冶金抓斗系列、港口装卸抓斗系列、水利水电清污机抓斗系列、轨道交通输送系列、散料抓取装卸抓斗、行车通用门式,桥式起重机抓斗、智能车库升降系列等。


●移动安装弯曲半径 ●移动安装使用温度范围
8 x电缆外径(电缆外径≤21.5mm) 弹性体材料(NBR): -15℃ 至 +80℃

10x电缆外径(电缆外径>21.5mm)聚氨酯材料(PUR): -40℃ 至 +100℃

垃圾吊抓斗电缆使用场合基本说明●导体结构

VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝(镀锡丝请事先说明)
●芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号(VDE 0293)
G=有黄/绿双色接地线标识

X=无黄/绿双色接地线标识

垃圾吊抓斗电缆使用场合基本说明●产品结构

1、加强型导体结构和芳纶纤维经纬编织电缆本体的加强型护层结构,增强垃圾吊电缆的抗拉抗扭特性,在卷筒卷绕过程中抵抗拉力对电缆产生的损害以及扭转里产生的螺旋造成的内部结构伤害;
2、挤压式内护套结构设计,增强缆芯的防滑移性能和抗扭转特性;
3、柔性机械性能优异高耐磨的聚氨酯PUR护套垃圾吊电缆,可以经受长时间的卷绕拖拽运动,极具优异的抗张力特性,绝缘耐压、卷绕耐压、耐磨等,抗拉耐老化、柔性耐弯曲、耐候耐油以及防紫外线(耐开裂)性能优异。
●工作电压Uo/U ●测试电压 ●绝缘电阻
450/750V~0.6/1KV 3000V >10GΩxcm

●阻燃性 参照IEC60332-1-2+EN60332-1-2

南游电缆上海有限公司是一家满足特殊场合使用电线电缆、依托国外先进技术和成熟工艺、由多名国内电缆专家组成的研发团队,专于从事特种电缆的研发、设计、生产以及销售的专业化线缆企业。
我司产品已经通过CERoHS等相关认证产品广泛应用于工业自动化技术、机器人设备、包装设备、数控机床、行车起重机、港口机械吊机设备、通讯输送设备等相关行业.
在电厂应用领域,南游电缆专注于斗轮机卷盘电缆、翻车机和拨车机拖令电缆以及拖链电缆。
在港口应用领域,南游电缆专注于轮胎吊、桥式起重机、龙门起重机用拖令、拖链系统电缆,大车卷筒电缆及吊具电缆。
在冶金应用领域,南游电缆专注于耐高温电缆,耐酸等耐化学腐蚀电缆,以及运动型高柔性垃圾吊抓斗电缆。
在工业制造领域,南游电缆专注于耐油、耐弯折高柔性电缆。主要应用于机床、机械手、物料搬运设备、喷绘、木工机械、包装设备等。

DRUM500

10*2C

350

0.19

452.08

16.94

18.94

DRUM500

10*3C

350

0.19

606.24

18.14

20.14

DRUM500

10*4C

350

0.19

775.84

20.16

22.66

DRUM500

10*5C

350

0.19

951.82

22.38

24.88

DRUM500

10*6C

350

0.19

1133.05

24.72

27.22

DRUM500

10*7C

350

0.19

1317.59

27.05

29.55

DRUM500

10*8C

350

0.19

1523.93

30.16

32.66

DRUM500

16.0*2C

326

0.25

634.71

19.73

22.23

DRUM500

16.0*3C

326

0.25

862.74

21.14

23.64

DRUM500

16.0*4C

326

0.25

1111.11

23.52

26.02

DRUM500

16.0*5C

326

0.25

1368.06

26.14

28.64

DRUM500

16.0*6C

326

0.25

1632.17

28.89

31.39

DRUM500

25.0*2C

509

0.25

939.5

24.1

26.6

DRUM500

25.0*3C

509

0.25

1289

25.9

28.4

DRUM500

25.0*4C

509

0.25

1668

28.8

31.3

DRUM500

25.0*5C

509

0.25

2059.7

32.1

34.6

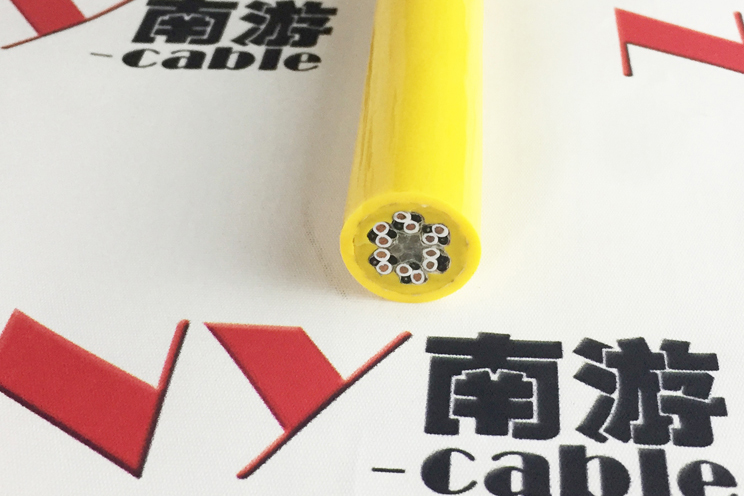

垃圾吊渣吊电缆煤场渣吊电缆
