抗拉蓄缆筐吊具电缆-垂缆结构与卷筒电缆的区别

类别：卷筒电缆日期：2019-05-08

我要分享

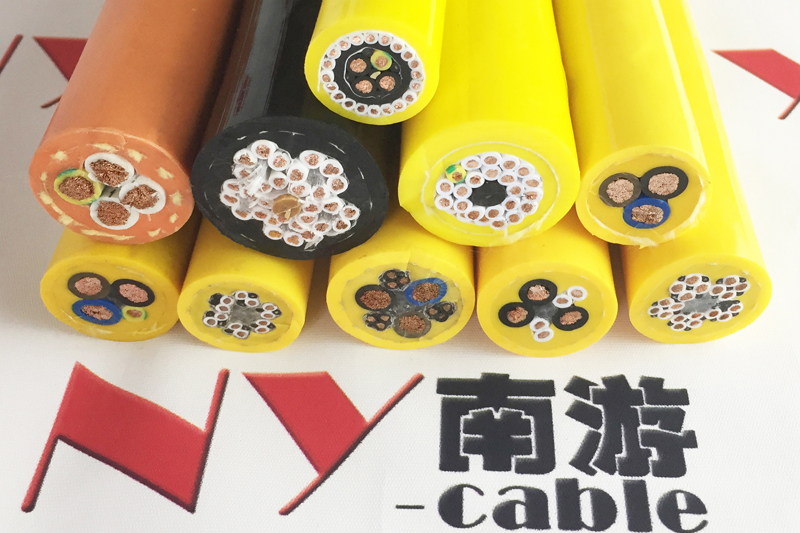

蓄缆筐吊具电缆典型应用-用于易磨损有较高机械应力的卷筒升降机械、传输和传送带系统中无论是收线、放线或是牵引,不仅作为缆索、蓄缆筐吊具电缆和牵引电缆还可用于动力拖链系统中的拖曳电缆, 可安装在干燥或潮湿的室内室外以及工业环境下, 广泛应用于建筑施工垂直升降机、斗轮机卷筒卷盘、港口门座式起重机、抓斗装（卸）船机、集装箱起重机、大型龙门吊式起重机、塔式起重机等重型机械设备的链接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装。

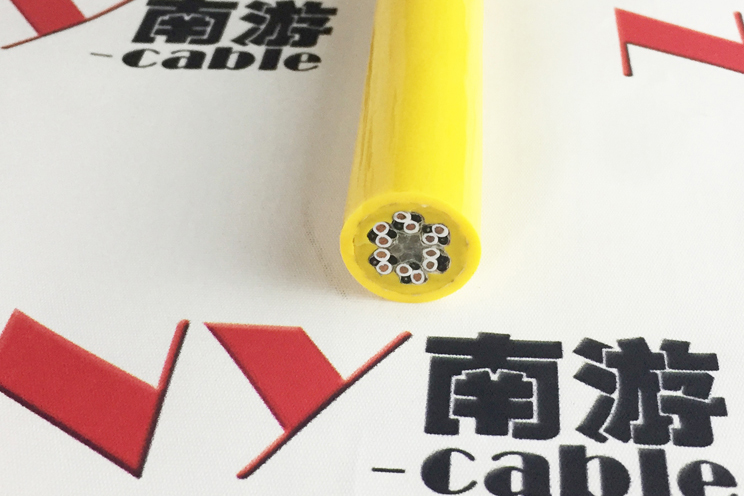

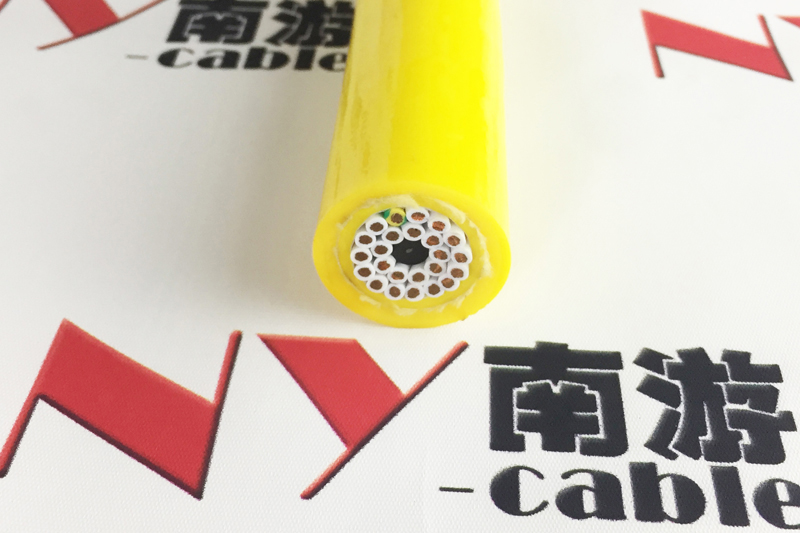

抗拉蓄缆筐电缆抗拉蓄缆筐垂缆

应用

蓄缆筐吊具电缆产品特性
较大的减小外部直径比传统的橡胶电缆节省空间和降低电缆重量
中央承载加强芯化解了张力并确保自由悬挂电缆收线，放线以及长距离的偏斜
整体承载编织，防止电缆发生不必要的扭曲，并形成所谓的螺旋形效应
柔性、高强度抗拉性抗撕裂、耐弯折性能稳定
良好的耐油性、耐磨性、耐寒性和耐候性能
南游供应蓄缆筐吊具电缆扁平柔性结构设计可多根捆绑使用节省了电缆的安装空间
通过认证：CE, RoHS

应用

蓄缆筐吊具电缆电缆结构
导体：多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6标准
绝缘：优质混合弹性体丁腈材料柔软绝缘
颜色标识：彩色芯线或者黑色线体白色数字编号，3芯以上带有黄/绿双色接地线
加强件：多股黄麻绳填充、镀锌钢丝绳、凯夫拉抗拉纤维以及旗杆绳等组合抗拉蓄缆筐吊具电缆元件（可选）
芯线结构：防扭结构分层
内衬层：柔性无纺布包裹线体缓冲
护套材料：特殊混合耐候弹性体丁腈材料
护套颜色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

应用

蓄缆筐吊具电缆技术参数
额定电压：Uo/U 450/750V
测试电压：2500V
弯曲半径
固定敷设：6×D（电缆外径）；
移动安装：7.5×D（电缆外径）
使用温度
固定敷设：-30℃至+80℃；
移动安装：-20℃至+80℃（可定制-60℃至+90℃）
抗辐射强度：8×107cJ/kg
阻燃性：符合IEC60332-1或-2
耐油性与耐化学性可分别参见对应附表。

DRUM500	10*2C	350	0.19	452.08	16.94	18.94
DRUM500	10*3C	350	0.19	606.24	18.14	20.14
DRUM500	10*4C	350	0.19	775.84	20.16	22.66
DRUM500	10*5C	350	0.19	951.82	22.38	24.88
DRUM500	10*6C	350	0.19	1133.05	24.72	27.22
DRUM500	10*7C	350	0.19	1317.59	27.05	29.55
DRUM500	10*8C	350	0.19	1523.93	30.16	32.66

DRUM500	16.0*2C	326	0.25	634.71	19.73	22.23
DRUM500	16.0*3C	326	0.25	862.74	21.14	23.64
DRUM500	16.0*4C	326	0.25	1111.11	23.52	26.02
DRUM500	16.0*5C	326	0.25	1368.06	26.14	28.64
DRUM500	16.0*6C	326	0.25	1632.17	28.89	31.39

DRUM500	25.0*2C	509	0.25	939.5	24.1	26.6
DRUM500	25.0*3C	509	0.25	1289	25.9	28.4
DRUM500	25.0*4C	509	0.25	1668	28.8	31.3
DRUM500	25.0*5C	509	0.25	2059.7	32.1	34.6
