伺服电机信号控制电源综合电缆厂家

类别:柔性电缆日期:2018-12-24
我要分享
【伺服电缆】基本说明

伺服电缆将一对或多对信号传输线与电源连接线集成于一体因而具备了双重屏蔽效果,节省安装空间同时减轻自身重量,保持工作的可靠性和稳定性。电缆主要用于电控伺服电机应用于智能型伺服驱动的工业固定安装和柔性移动使用,用作动力、控制和反馈动力;特别适用于连续移动场合,如拖链、机器人的安装连接。伺服电缆广泛应用于干燥、潮湿或严重潮湿的工业环境室内有一般机械需求的机器和工业化工厂,电缆在提供驱动和能源的同时对相应的监控器进行制动,例如智能型伺服驱动自动化技术、动力设备、控制和生产工程,处理系统、机器人和工业化工厂、汽车制造工业、木材加工中心线路等。
【伺服电缆】产品特性
绞线用特殊和高质量工艺以及优质原材料确保其使用寿命长,能够满足电磁的兼容要求并且确保其运转时不受伺服电机的干扰,并可以用于固定和移动安装。
高柔性耐弯曲,耐油、耐油性能优异,防浅水、耐热阻燃,耐磨抗老化……电缆比普通柔性电缆更快加速度和更强的耐曲绕性
低粘性、不粘安装、敷设时不引起湿气和灰尘,可避免与其他相邻电缆粘连
对绞线采用高机械性能弹性体材料使得传输性能更佳,屏蔽采用新性铝箔麦拉加镀锡丝编织双屏蔽、优异的电磁性能
用于工业环境下干燥或潮湿的室内,在适用的使用温度范围内可用于户外、防紫外线
【伺服电缆】技术认证
经使用证明产品可靠性高
经济型解决方案

【伺服电缆】电缆结构

多股细绞成束精细裸铜丝导体(镀锡丝请事先说明)
特制弹性体材料绝缘,电源线芯黑底白色编码区分带有黄/绿接地线保护符合0293标准,控制线对彩色芯线符合47100标准
控制线对由铝箔麦拉加镀锡丝编织高密度屏蔽
线芯优化成缆以短节距层绞,柔性防扭结构
精制镀锡丝编织屏蔽用于对抗电磁干扰要求较严格的场合
特制弹性体材料外护套,银灰色RAL7001
移动安装最小弯曲半径:7.5*D(可根据使用环境订制最小弯曲半径)
移动安装使用温度范围:-20℃~+80℃(可根据使用环境订制使用温度)
额定电压U0/U:电源线芯:0.6/1KV; 控制线对:300/300V
测试电压:电源线芯:4000V; 控制线对:1000V
接地保护芯线标识,G=有黄/绿双色接地线标识;X=无黄/绿双色接地线标识
具备耐油、防浅水、耐化学性以及抗UV性能

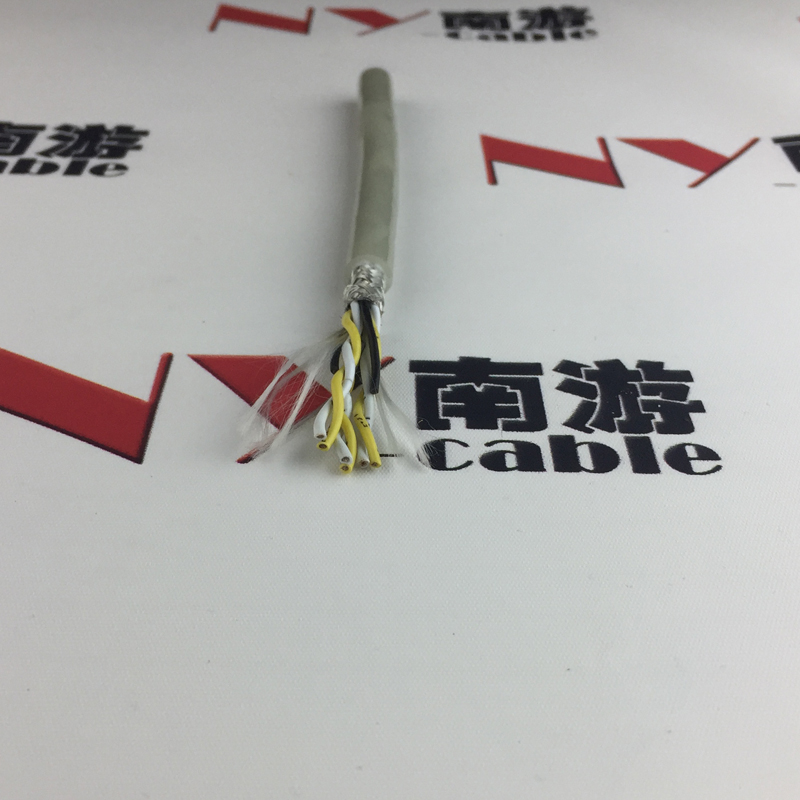

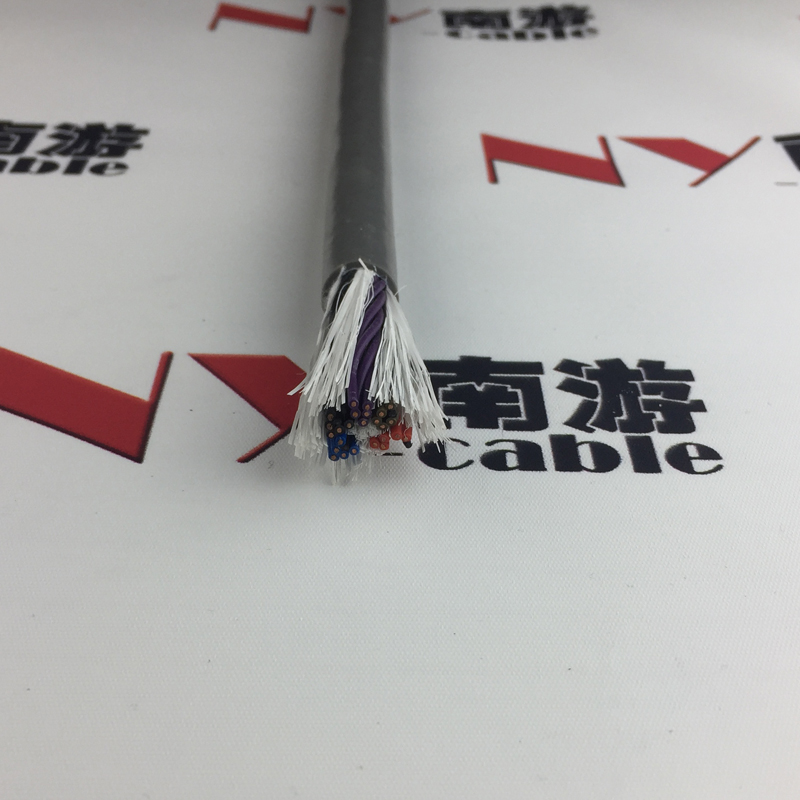

产品规格介绍及图片

1对 0.3*2C 38 0.1 29 4.5 4.9
2对 0.3*2C 38 0.1 58 7.1 7.5
3对 0.3*2C 38 0.1 73 7.5 7.9
4对 0.3*2C 38 0.1 91 8.3 8.7
5对 0.3*2C 38 0.1 109 9.1 9.5
6对 0.3*2C 38 0.1 128 9.9 10.3
7对 0.3*2C 38 0.1 147 10.7 11.3
8对 0.3*2C 38 0.1 173 11.9 12.5
