伺服电缆的基本说明：

伺服系统专用电缆、新型环保系列产品，线缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性，使其作为连接与控制伺服系统与伺服电机的运作使用完美结合，大大地提高了伺服电机（控制电机、执行电机）的工作效率。特别适于连续移动场合，如拖链、机器人等的安装连接，又因为伺服电缆可具备双重屏蔽效果抗干扰能力强，可将信号传输线和电源连接线集成于一体，节省安装空间减轻自身重量，保持工作的可靠性和稳定性，因此适用于智能伺服驱动自动化技术、工业自动化生产线、工业电子系统、动力设备、控制和生产工程，处理系统、机器人制造，汽车制造工业、木材加工中心线路等。组合结构伺服电缆优化组合电源和控制芯线，同时提供驱动和能源并对相应的温度进行制动。汽车制造、空气系统、暖气系统、数据处理系统、包装机械、自动生成线、各大机床制造、物流仓储设备、机器人、冷冻设备、室内起重设备、成套设备安装工程、控制和制造工程、电站、包装机械、办公自动设备、数控机床、冶金工业、设计加工中心等场合。

■ 伺服电机动力控制电缆应用范围

● 伺服电机动力控制电缆适用于伺服控制器和电机之间的连接电缆

● 用于动力拖链货移动机械部件

● 设备安装工程

● 尤其适用于机床和传输线的潮湿区域

● 装配线、生产线，所有机器中

■ 伺服电机动力控制电缆产品特性

● 耐弯曲设计＞5百万次循环弯曲的拖链设计弯曲

● 高柔性耐磨、耐切割

● 耐油、耐热阻燃特性

● 低温保持柔性

● 细，重量和体积都已优化，整体屏蔽能消除/降低临近电缆对其产生的干扰

● 我司伺服电机动力控制电缆在适用的适用温度范围内，可用于户外移动场合

■ 伺服电机动力控制电缆技术认证

● 符合认证：CE, RoHS

● 长距离低衰减信号传输

● 经使用证明我司伺服电机动力控制电缆可靠性高

■ 伺服电机动力控制电缆技术参数

● 多股细绞成束超细裸铜丝，符合第6类导体

● 弹性体绝缘线芯

供电芯线：黑色线芯表面白色数字编码，符合VDE 0293，有黄/绿保护线

控制芯线：控制线对彩色线芯区分符合DIN 47100标准

● 控制线对由铝箔和铜丝编织屏蔽

● 芯线对、芯线和聚酯纤维一起绞合，超小节距

● 无纺织物材料绕包

● 弹性体丁腈材料或聚氨酯（PUR）护套材料

● 伺服电机动力控制电缆最小弯曲半径

适用于移动应用：7.5×外径

固定安装：5×外径

● 额定电压

供电芯线：600/1000V

工作电压：控制芯线：250V AC

● 测试电压

供电芯线：4000V

控制线芯：芯/芯：1500V，芯/屏：750V

● 温度范围

移动安装：-20℃到+80℃

固定安装：-30℃带+80℃（我司伺服电机动力控制电缆可根据特殊使用环境可按照要求订制）

● 订货说明

标准长度：（100；200；300；500；1000）m

包装形式：≤30kg时卷装，大于30kg时盘装

订货时请注明包装规格（如1×500m盘装或5×100m卷装）

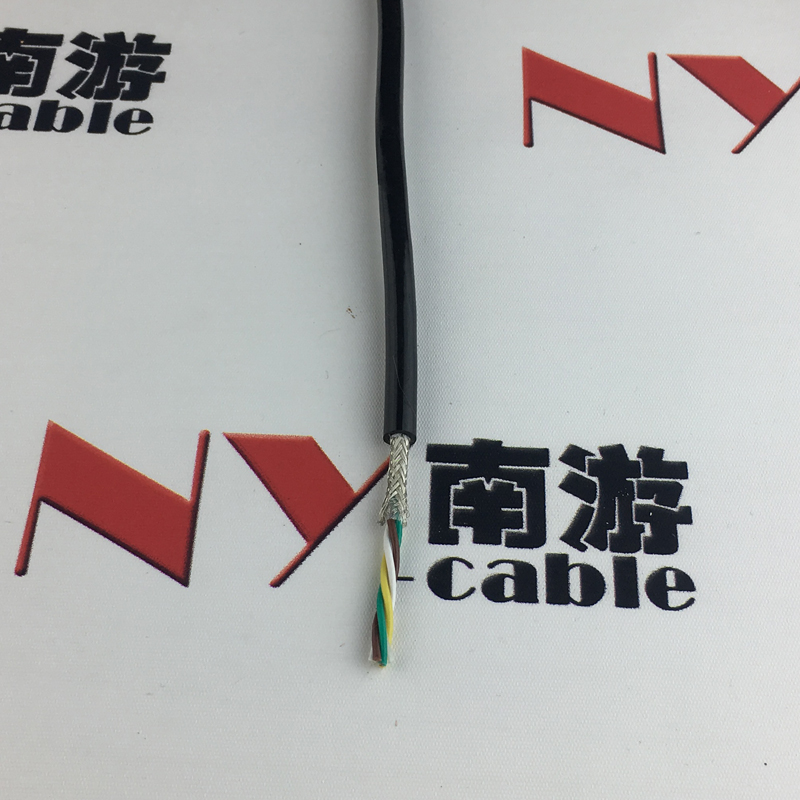

伺服电机控制电缆规格及图片

0.1*13C	13	0.1	81.7	7.3	7.8
0.14*13C	18	0.1	90.3	7.5	8.0
0.2*13C	25	0.1	102.6	7.9	8.6
0.3*13C	36	0.1	138.5	9.2	9.9
0.4*13C	50	0.1	153.9	9.4	10.1
0.5*13C	60	0.1	197.4	11.0	11.7
0.75*13C	90	0.1	240.0	11.7	12.4
1.0*13C	121	0.1	317.4	13.5	14.2
1.5*13C	182	0.1	455.5	16.4	17.8
2.0*13C	245	0.1	622.4	19.5	20.9
2.5*13C	154	0.14	743.7	21.1	22.7
4.0*13C	252	0.14	1026.1	23.9	25.5
6.0*13C	370	0.14	1449.0	28.2	30.3
