高柔性伺服电机电缆-拖链用伺服电缆

类别：柔性电缆日期：2019-01-02

我要分享

高柔性伺服电机电缆-拖链用伺服电缆

高柔性伺服电缆|拖链伺服电缆主要适用于连续移动场合，如拖链、机器人等的安装连接，该电缆将信号传输线和电源连接线集成于一体，节省安装空间减轻自身重量，保持工作的可靠性和稳定性。

伺服电缆还可用于固定伺服系统安装用，例如在干燥，潮湿和严重潮湿房间里有一般机械需求的机器和工业化工厂的构造，例如自动化技术，控制和生产工程，机器人和工业化工厂的构造，电机构造，驱动系统等。集控制和电源连接于一体，同时有整体屏蔽型。除节约安装空间和减轻自身重量外，其他优点还包括易于装配，具有很好的可靠性和温度性。

高柔性伺服电机电缆-拖链用伺服电缆的产品特性：

◆柔软性（可定制超高柔韧性）

◆耐油、耐热性能优异◆耐弯折、较长使用寿命

◆不粘安装

◆聚氨酯伺服电缆PUR护套不含橡胶（敷设时不引起湿气和灰尘）

◆优异的电磁性能以及稳定的信号传输特征

◆可根据需要进行电缆集束

聚氨酯伺服电缆pur护套产品特性

高柔性伺服电机电缆-拖链用伺服电缆

◆聚氨酯PUR护套不含橡胶（敷设时不引起湿气和灰尘）

◆更高强度抗拉性抗撕裂、耐曲抗扭、耐磨耐刻痕和较重的机械负荷

◆耐寒、防水解和微生物、防油和冷却剂

◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂

高柔性伺服电机电缆-拖链用伺服电缆的参数规格：

导体：多股裸铜丝绞合导体（镀锡铜丝请事先说明）耐腐蚀性强

绝缘：电源芯线：特殊混合弹性体丁晴/汽车料/TPE等材料绝缘

控制芯线：优质PE/TPE材料绝缘

颜色标识：电源芯线：带有连续数字编号的黑色芯线，3芯以上带一根黄/绿双色地线

控制芯线：红、蓝双色绝缘

芯线结构：防扭分层设计，控制芯线0.34mm2~2.5mm2成对双绞线与电源芯线总成缆

分屏蔽：成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网屏蔽

内衬层：柔性无纺布带、聚酯带或铝箔麦拉

总屏蔽：镀锡铜丝编织网屏蔽

护套：特殊改性弹性体丁晴/special PUR材料

护套颜色：黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003）

备注：南游电缆可提供来样、来图加工定制生产高柔性伺服电缆|拖链伺服电缆系列产品。

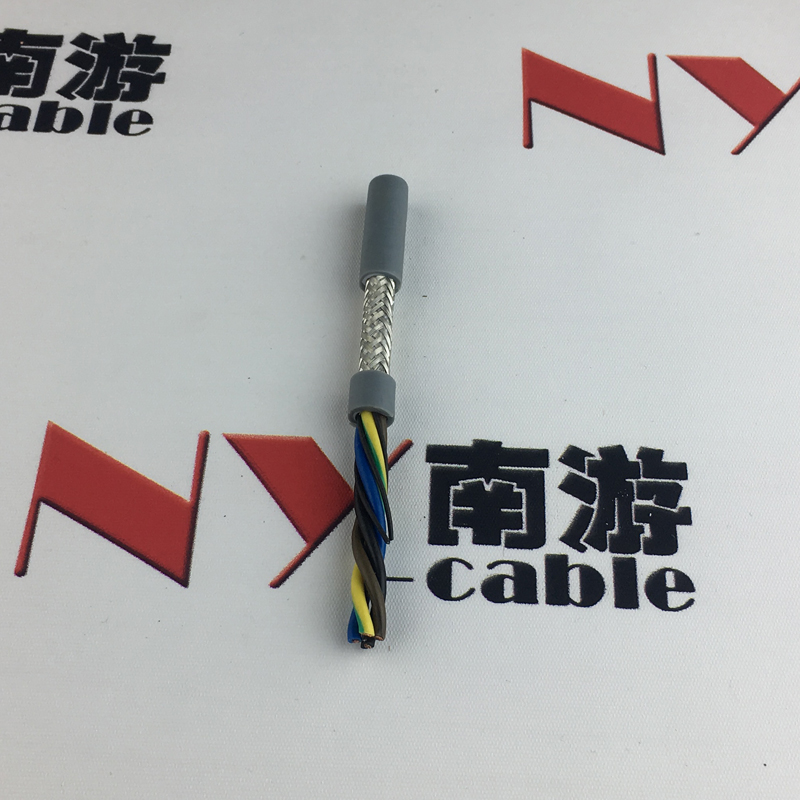

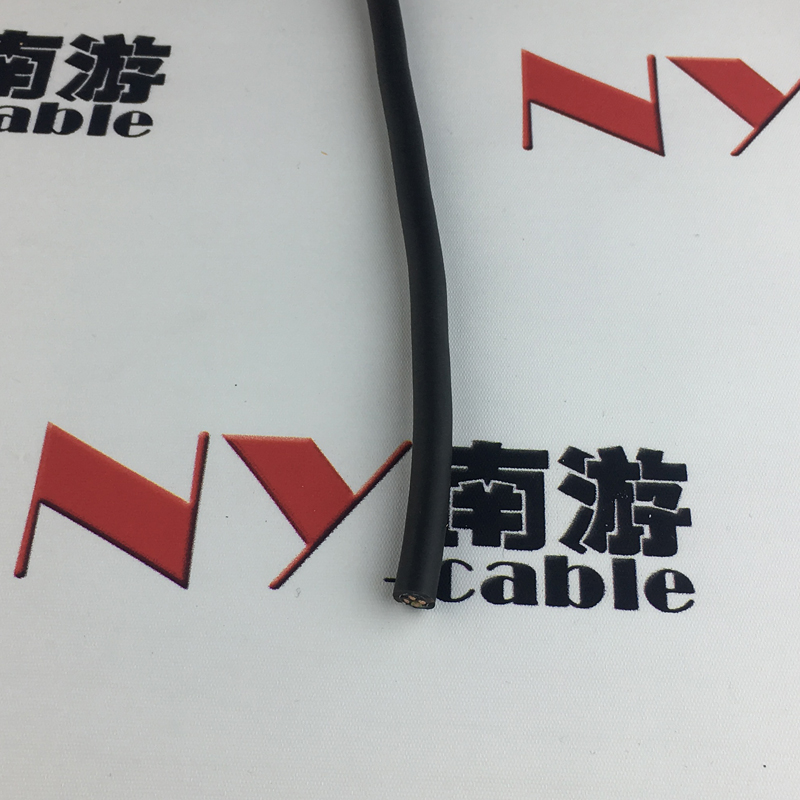

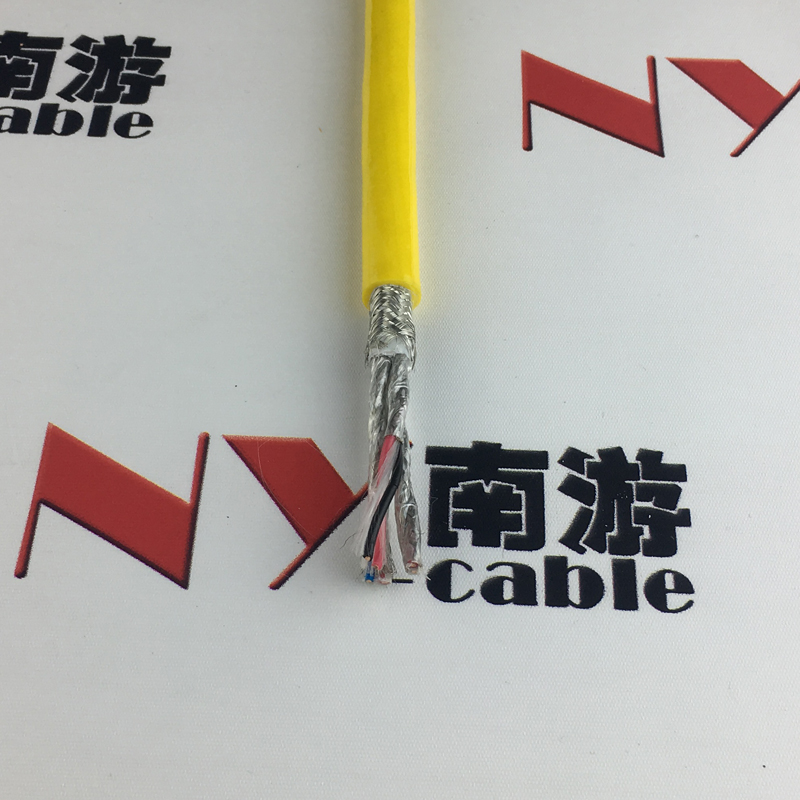

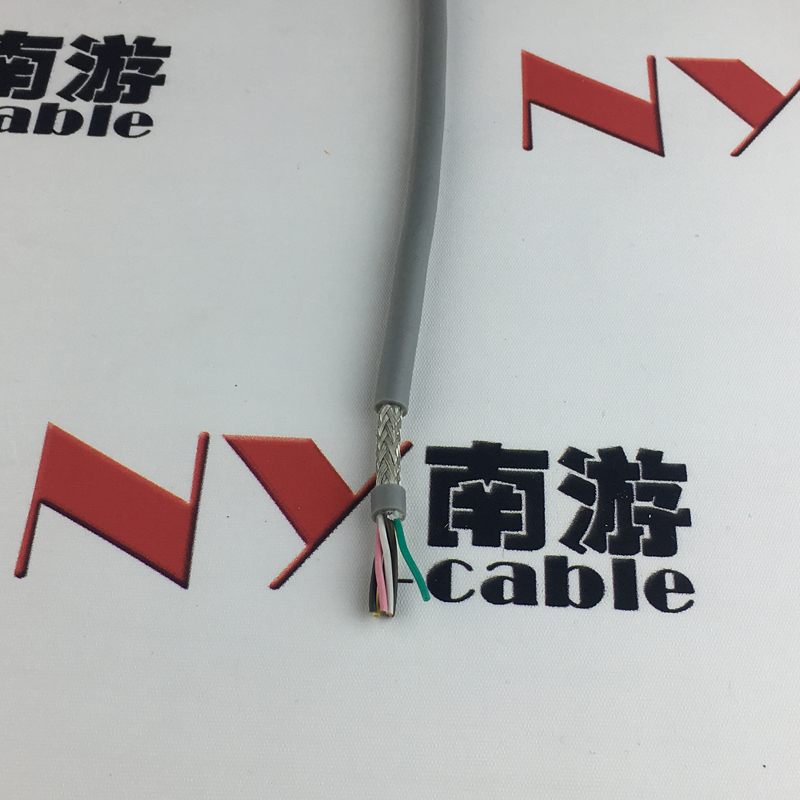

高柔性伺服电机电缆-拖链用伺服电缆规格及图片

0.1*16C	13	0.1	95.0	7.7	8.2
0.14*16C	18	0.1	105.4	7.9	8.4
0.2*16C	25	0.1	120.2	8.3	9.0
0.3*16C	36	0.1	178.0	11.3	12.0
0.4*16C	50	0.1	181.7	10.0	10.7
0.5*16C	60	0.1	233.5	11.6	12.3
0.75*16C	90	0.1	285.0	12.4	13.1
1.0*16C	121	0.1	377.9	14.3	15.0
1.5*16C	182	0.1	543.5	17.4	18.8
2.0*16C	245	0.1	744.0	20.5	22.1
2.5*16C	154	0.14	890.2	22.4	24.0
4.0*16C	252	0.14	1232.4	25.4	27.5
6.0*16C	370	0.14	1743.8	30.0	32.1
