高柔性伺服电机动力电缆的弯曲安装使用要求

类别：伺服电缆日期：2019-03-14

我要分享

伺服系统电缆在最初的设计里,尽量避免伺服电机大幅度频繁移动,伺服系统属于高精度设备,但是工业生产环境要求比较复杂,所以针对这一问题南游电缆推出高柔性伺服电机电缆,应用于伺服电机系统下的拖链部件的高柔性循环往复移动弯曲电缆,即伺服拖链电缆,具有高柔软的基本性能,应用于伺服系统下的拖链或其他类似部件,作为高柔软的动力伺服电缆移动弯曲安装使用。

产品设计应用

伺服拖链电缆适用于伺服控制器和电机之间的连接电缆

特别适用于动力拖链货移动机械部件

设备安装工程

尤其适用于机床和传输线的潮湿区域

装配线,生产线,所有机器中

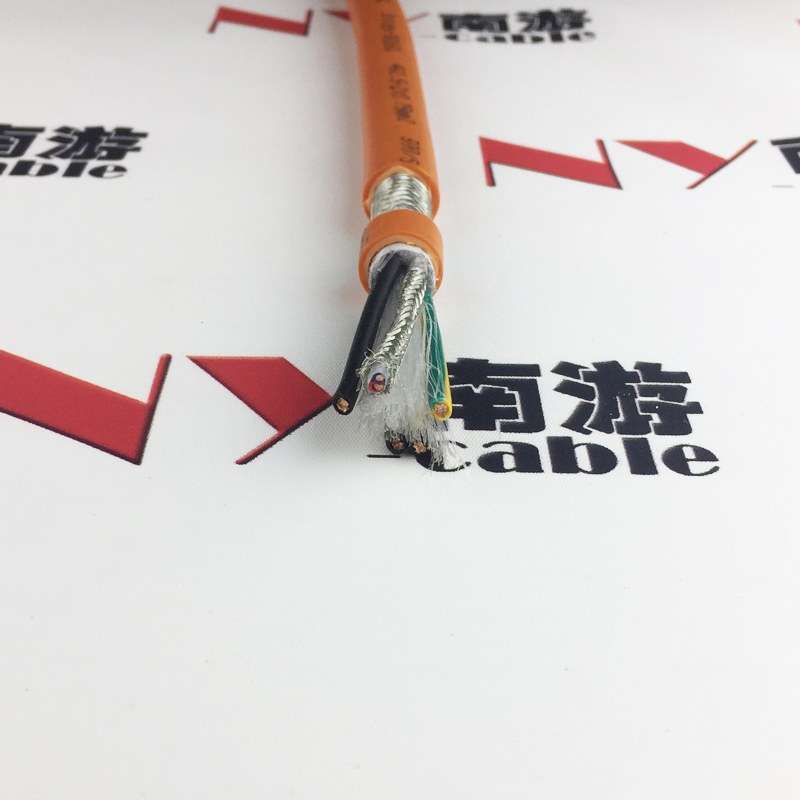

产品设计结构

导体：多股细绞成束超细裸铜丝,符合第6类导体

绝缘：弹性体绝缘线芯

供电芯线：黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线

控制芯线：控制线对彩色线芯区分符合DIN 47100标准

屏蔽：控制线对由铝箔和铜丝编织屏蔽

芯线结构：芯线对,芯线和聚酯纤维一起绞合,超小节距

绕包：无纺织物材料绕包

护套：弹性体丁腈材料或聚氨酯（PUR）护套材料

产品设计特性

耐弯曲设计＞5百万次循环弯曲的拖链设计弯曲

高柔性耐磨,耐切割

耐油,耐热阻燃特性

低温保持柔性

细,重量和体积都已优化,整体屏蔽能消除/降低临近电缆对其产生的干扰

我司伺服电缆在适用的适用温度范围内,可用于户外移动场合

规格	型号	标称外径/下限mm	外径上限mm
SERVO400	4x1.0+(2x0.5)	11.6	12.1
SERVO400	4x1.5+(2x0.5)	12.5	13.0

SERVO400	4x1.5+(2x1.0)	13.7	14.2
SERVO400	4x2.5+(2x1.0)	14.9	15.4
SERVO400	4x4.0+(2x1.0)	16.7	17.7
SERVO400	4x6.0+(2x1.0))	18.2	19.2
SERVO400	4x10.0+(2x1.0)	23.4	24.4
SERVO400	4x16.0+(2x1.0)	25.8	27.3
SERVO400	4x25.0+(2x1.0)	30.4	31.9

SERVO400	4x1.5+(2x0.75)	13.5	14.0
SERVO400	4x2.5+(2x0.75)	14.6	15.1
SERVO400	4x4.0+(2x0.75)	16.5	17.5
SERVO400	4x6.0+(2x0.75)	17.8	18.8
SERVO400	4x10.0+(2x0.75)	23	24.0
SERVO400	4x16.0+(2x0.75)	25.6	27.1
SERVO400	4x25.0+(2x0.75)	30.2	31.7

SERVO400	4x1.5+(2x1.5)	13.8	14.3
SERVO400	4x2.5+(2x1.5)	15.1	16.1
SERVO400	4x4.0+(2x1.5)	17.3	18.3
SERVO400	4x6.0+(2x1.5)	18.6	19.6
SERVO400	4x10.0+(2x1.5)	23.6	24.6
SERVO400	4x16.0+(2x1.5)	26.5	28.0
SERVO400	4x25.0+(2x1.5)	31.2	32.7
