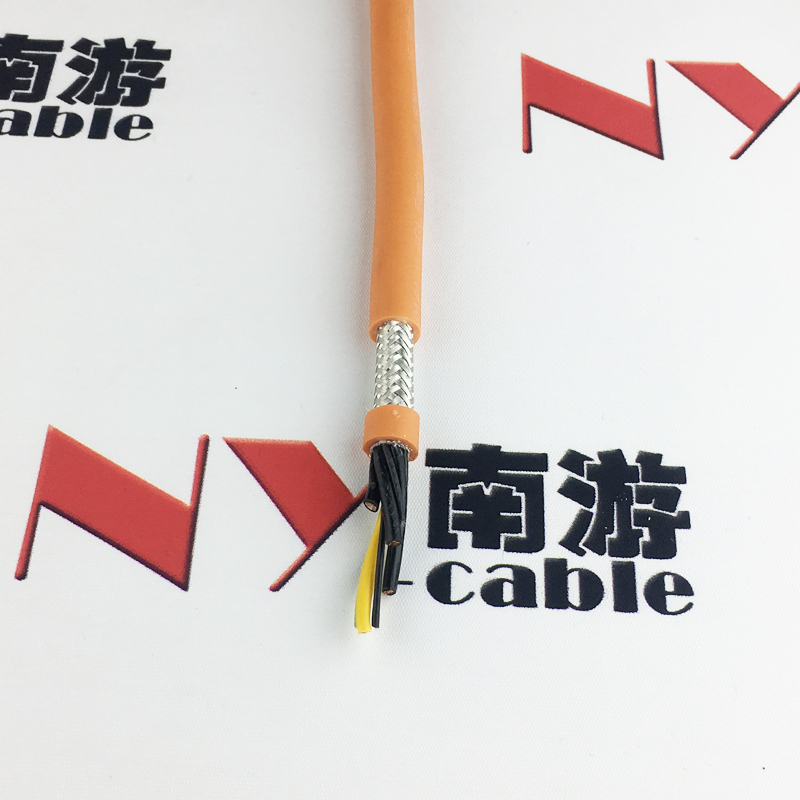

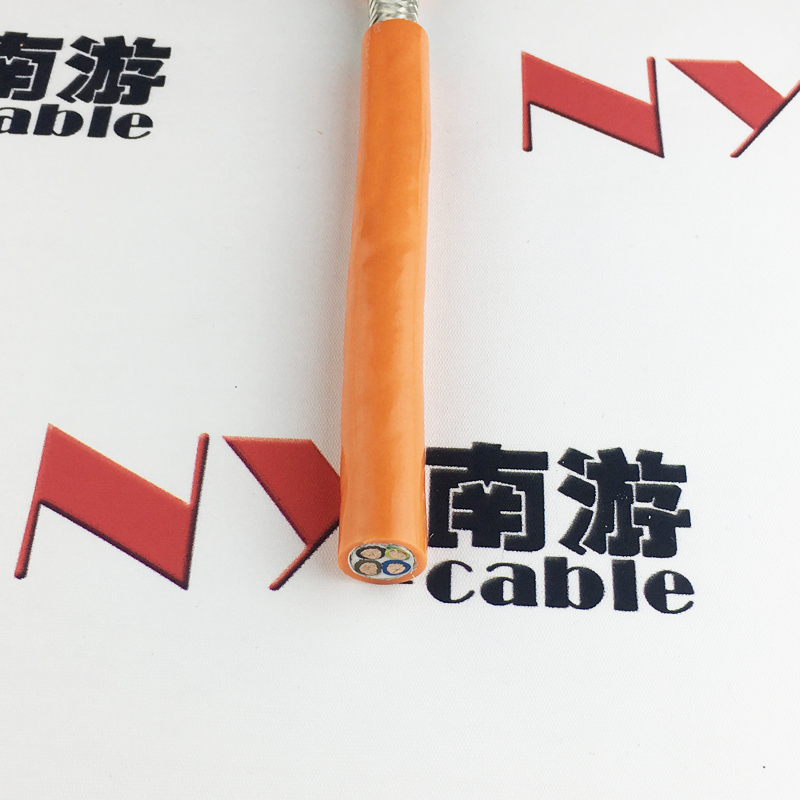

NY-SERVO4004*1.5mm2伺服电缆的相关参数：伺服控制器连接伺服电机电缆，主要负责电源供给（非信号传输）一般由UVWE四根线组成
导体：多股裸铜丝绞合导体（镀锡铜丝请事先说明）耐腐蚀性强
绝缘：电源芯线：特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
控制芯线：优质PE/TPE材料绝缘
颜色标识：电源芯线：带有连续数字编号的黑色芯线，3芯以上带一根黄/绿双色地线
控制芯线：红、蓝双色绝缘
芯线结构：防扭分层设计，控制芯线0.34mm2~2.5mm2成对双绞线与电源芯线总成缆
分屏蔽：成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网屏蔽
内衬层：柔性无纺布带、聚酯带或铝箔麦拉
总屏蔽：镀锡铜丝编织网屏蔽
护套：特殊改性弹性体丁晴/special PUR材料
护套颜色：黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003）
备注：南游电缆可提供来样、来图加工定制生产NY-SERVO4004*1.5mm2伺服电缆系列产品。
NY-SERVO4004*1.5mm2伺服电缆的产品特性：
◆柔软性（可定制超高柔韧性）◆耐油、耐热性能优异◆耐弯折、较长使用寿命
◆不粘安装◆聚氨酯伺服电缆PUR护套不含橡胶（敷设时不引起湿气和灰尘）
◆优异的电磁性能以及稳定的信号传输特征◆可根据需要进行电缆集束
聚氨酯伺服电缆pur护套产品特性
◆聚氨酯PUR护套不含橡胶（敷设时不引起湿气和灰尘）
◆更高强度抗拉性抗撕裂、耐曲抗扭、耐磨耐刻痕和较重的机械负荷
◆耐寒、防水解和微生物、防油和冷却剂
◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂
伺服电机编码器电缆线的参数规格：
伺服电机电缆线：
多股裸铜丝绞合导体（镀锡铜丝请事先说明）
电源芯线：0.5-35mm2，特殊混合弹性体丁晴/汽车料/TPE等材料绝缘;黑色芯线加白色数字编码，3芯以上带黄绿接地线
控制芯线：0.3-2.5mm2，优质PE/TPE材料绝缘；黑色芯线加白色数字编码，3芯以上带黄绿接地线
成对铝箔麦拉绕包屏蔽控制或镀锡铜丝编织网分屏蔽
镀锡铜丝编织网总屏蔽
特殊改性弹性体丁晴/聚氨酯 PUR材料作为电缆外护套材质
黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003），其他颜色可选。
符合标准：CE,RoHS认证
编码器电缆线的参数规格：
导体材料：多股超细精绞无氧裸铜丝，符合CDE0295CLASS 6标准（镀锡铜丝请事先说明）
绝缘材料：特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
颜色代码：＜0.5mm颜色表示，黑、棕、蓝、粉红、橙、紫
≥0.5mm芯线黑色线体白色数字编号，3芯以上带有黄/绿双色接地线（黄/绿可选）
双绞颜色：＜0.5mm颜色表示，A线：黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对；≥0.5mm芯线黑色线体白色数字编号，相邻数字编号双绞成对
抗拉元件：聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
芯线结构：防扭结构分层；分组式间隙填充；双绞成对结构后分层集束
绕包材料：柔性无纺布带、聚酯带或铝箔麦拉
内护套：改性低粘度强力挤压内护套（可选）
屏蔽结构：镀锡铜丝编织铜网屏蔽，密度80%以上
护套材料：特殊改性弹性体丁晴/special PUR材料
护套颜色：黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003）
备注：南游电缆可提供来样、来图加工定制生产编码器电缆系列产品。
伺服电机编码器电缆线的适用范围：
伺服电缆：南游伺服电缆应用于智能型伺服驱动的工业适合于固定安装和柔性移动使用，例如在干燥、潮湿或严重潮湿的房间里有一般机械需求的机器和工业化工厂的构造。组合结构伺服电缆优化组合电源和控制芯线，同时提供驱动和能源并对相应的温度监控器进行制动。例如智能伺服驱动自动化技术、动力设备、控制和生产工程，处理系统、机器人和工业化工厂，汽车制造工业、木材加工中心线路等。
编码器电缆线：双绞屏蔽特殊柔性结构设计编码器电缆作为在伺服编码器设备单元需要来回移动的场合或固定安装设备场合使用的传输数据电缆，作为测量、监测和控制的编码器软电缆广泛应用于应用于工业伺服编码器电子系统、自动生成线，仓储设备，机器人，室内起重机，包装机械，数控机床和冶金工业等。
伺服电机编码器电缆线的产品特性：
双绞差分长距离传输信号低衰减、抗干扰以及抗串音性能优异。
耐油、耐热阻燃、绝缘性能优异、化学性能稳定。
高柔性、抗拉、耐磨、抗紫外线、抗撕裂、防水、耐寒、抗干扰、耐候
对绞线屏蔽采用优质聚乙烯使得传输性能极佳，采用的新型铝箔麦拉加镀锡铜网双层编织屏蔽，有效抵抗电磁波干扰。
◆柔软性（可定制超高柔韧性）◆耐油、耐热性能优异◆耐弯折、较长使用寿命
◆不粘安装◆聚氨酯伺服电缆PUR护套不含橡胶（敷设时不引起湿气和灰尘）
◆优异的电磁性能以及稳定的信号传输特征◆可根据需要进行电缆集束
聚氨酯伺服电缆pur护套产品特性
◆聚氨酯PUR护套不含橡胶（敷设时不引起湿气和灰尘）
◆更高强度抗拉性抗撕裂、耐曲抗扭、耐磨耐刻痕和较重的机械负荷
◆耐寒、防水解和微生物、防油和冷却剂
◆抗辐射、耐臭氧、耐候、耐酸碱盐雾腐蚀、抗溶剂
|
SERVO400 |
4x1.5+(2x1.5) |
13.8 |
14.3 |
|
SERVO400 |
4x2.5+(2x1.5) |
15.1 |
16.1 |
|
SERVO400 |
4x4.0+(2x1.5) |
17.3 |
18.3 |
|
SERVO400 |
4x6.0+(2x1.5) |
18.6 |
19.6 |
|
SERVO400 |
4x10.0+(2x1.5) |
23.6 |
24.6 |
|
SERVO400 |
4x16.0+(2x1.5) |
26.5 |
28.0 |
|
SERVO400 |
4x25.0+(2x1.5) |
31.2 |
32.7 |
