伺服编码器电缆作为连接伺服控制器信号反馈电

类别：伺服电缆日期：2019-04-11
我要分享
编码器电缆,作为连接伺服控制器系统下的信号传输和反馈电缆广泛使用,用于传输编码器将信号或数据进行编制,转换后的可用以通讯,传输和存储的信号。应用于不同的环境场合,南游编码器电缆可适用于固定或移动安装使用。

产品参数
额定电压：芯线＜0.5mm2 300/300V；
芯线≥0.5mm2 300/500V；
温度范围：-20~80℃（可订制温度范围：-40~ 90℃）
弯曲半径：7.5*D（移动安装使用）
接地保护标识：G=含有黄/绿双色接地保护标识；
X=不含黄/绿双色接地保护标识；
符合认证：CE RoHS

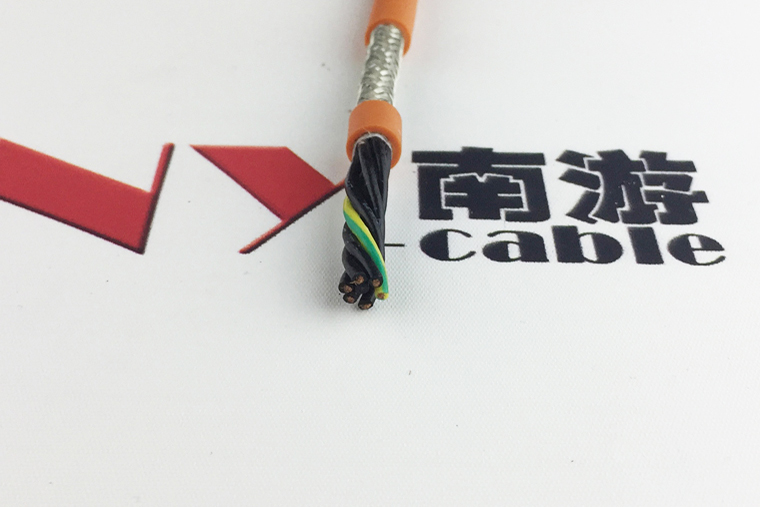

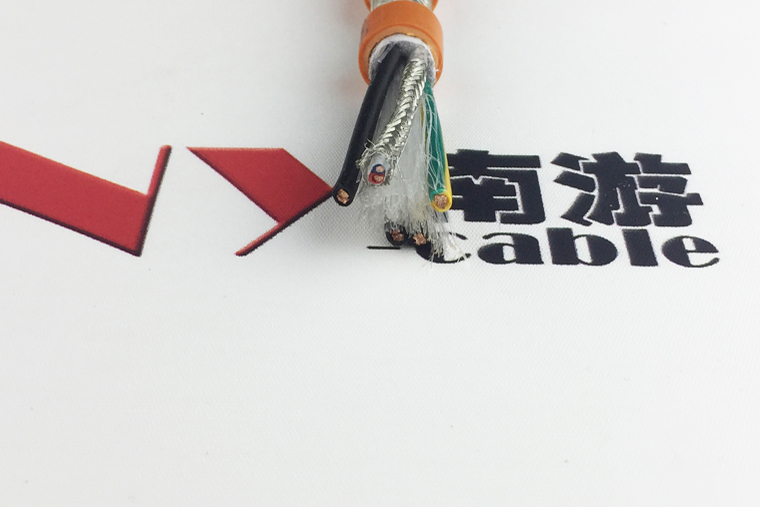

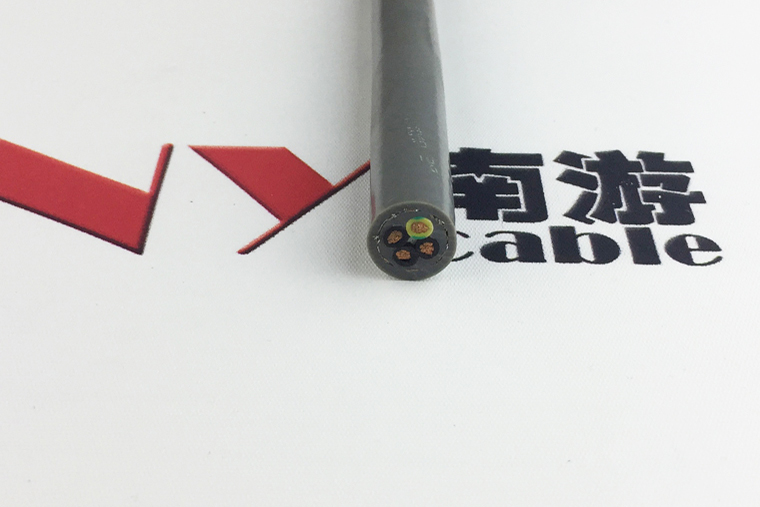

产品结构
导体：多股超细无氧裸铜丝精绞集束,符合VDE 0295/IEC 60228 Class 6标准；
绝缘：特殊混合弹性体材质绝缘；
芯线结构：短节距优化芯线结构,双绞成对结构设计；
屏蔽：铝箔麦拉,镀锡铜网；
屏蔽结构：分屏蔽（单层/双层） 总屏蔽（单层/双层）；总屏蔽（单层/双层）；
外护套：特殊改性弹性体丁晴材质；
备注：南游电缆还可特别定制应用于多油污,具有腐蚀性等恶劣环境下的聚氨酯护套编码器电缆；

产品特性
1.特殊柔性结构设计,电缆高柔软,耐弯曲；
2.双绞成对结构设计,电缆差分信号传输性能优异；
3.铝箔麦拉 镀锡铜网编织屏蔽材质,分屏蔽（单层/双层） 总屏蔽（单层/双层）/总屏蔽（单层/双层）多种屏蔽结构设计,满足移动或固定,以及不同干扰强度下的安装使用。
4.电缆符合CE RoHS认证,产品质量可靠；

典型应用

● 双绞编码器电缆对绞节距短,抗串音性能优异,适用于高速信号回线的配置；
● 屏蔽编码器电缆采用精制镀锡丝编织屏蔽用于对抗电磁干扰要求较高的场合用于测量,控制和调节电路适用于伺服电机编码器系统,设备安装工程,自动化固定和移动电气装备如拖链,机器人以及便携式机器部件
● 装配线,生产线,汽车制造业,交通设备,数控机床设备,加工设备,工业设备,木工机械等
SERVO400 4x1.0+(2x0.5) 11.6 12.1
SERVO400 4x1.5+(2x0.5) 12.5 13.0
　 　 　 　
SERVO400 4x1.5+(2x1.0) 13.7 14.2
SERVO400 4x2.5+(2x1.0) 14.9 15.4
SERVO400 4x4.0+(2x1.0) 16.7 17.7
SERVO400 4x6.0+(2x1.0)) 18.2 19.2
SERVO400 4x10.0+(2x1.0) 23.4 24.4
SERVO400 4x16.0+(2x1.0) 25.8 27.3
SERVO400 4x25.0+(2x1.0) 30.4 31.9
　 　 　 　
SERVO400 4x1.5+(2x0.75) 13.5 14.0
SERVO400 4x2.5+(2x0.75) 14.6 15.1
SERVO400 4x4.0+(2x0.75) 16.5 17.5
SERVO400 4x6.0+(2x0.75) 17.8 18.8
SERVO400 4x10.0+(2x0.75) 23 24.0
SERVO400 4x16.0+(2x0.75) 25.6 27.1
SERVO400 4x25.0+(2x0.75) 30.2 31.7
　 　 　 　
SERVO400 4x1.5+(2x1.5) 13.8 14.3
SERVO400 4x2.5+(2x1.5) 15.1 16.1
SERVO400 4x4.0+(2x1.5) 17.3 18.3
SERVO400 4x6.0+(2x1.5) 18.6 19.6
SERVO400 4x10.0+(2x1.5) 23.6 24.6
SERVO400 4x16.0+(2x1.5) 26.5 28.0
SERVO400 4x25.0+(2x1.5) 31.2 32.7
