4*1.5mm²伺服编码器电缆-作为伺服控制器连接编码器的反馈电缆

类别：伺服电缆日期：2019-09-12

我要分享

4*1.5mm²编码器电缆-作为伺服控制器连接编码器的反馈电缆（脉冲信号）而广泛使用。用于传输编码器将信号或数据

进行编制,转换后的可用以通讯,传输和存储的信号。应用于不同的环境场合,南游编码器电缆分为固定安装和移动使用。

4*1.5mm²伺服编码器电缆产品参数

额定电压：芯线＜0.5mm2 300/300V；
芯线≥0.5mm2 300/500V；
温度范围：-20~80℃（可订制温度范围：-40~ 90℃）
弯曲半径：7.5*D（移动安装使用）
接地保护标识：G=含有黄/绿双色接地保护标识；
X=不含黄/绿双色接地保护标识；

符合认证：CE RoHS

4*1.5mm²伺服系统电缆-编码器反馈电缆产品结构

导体：多股超细无氧裸铜丝精绞集束,符合VDE 0295/IEC 60228 Class 6标准；
绝缘：特殊混合弹性体材质绝缘；
芯线结构：短节距优化芯线结构,双绞成对结构设计；
屏蔽：铝箔麦拉,镀锡铜网；
屏蔽结构：分屏蔽（单层/双层）总屏蔽（单层/双层）；总屏蔽（单层/双层）；
外护套：特殊改性弹性体丁晴材质；
备注：南游电缆还可特别定制应用于多油污,具有腐蚀性等恶劣环境下的聚氨酯护套编码器电缆；

4*1.5mm²伺服电缆-编码器连接伺服控制反馈电缆产品特性

1.特殊柔性结构设计,电缆高柔软,耐弯曲；
2.双绞成对结构设计,电缆差分信号传输性能优异；

3.铝箔麦拉镀锡铜网编织屏蔽材质,分屏蔽（单层/双层）总屏蔽（单层/双层）/总屏蔽（单层/双层）多种屏蔽结构设计,

满足移动或固定,以及不同干扰强度下的安装使用。

4.电缆符合CE RoHS认证,产品质量可靠；

4*1.5mm²伺服电缆-编码器连接伺服控制反馈电缆典型应用

● 双绞编码器电缆对绞节距短,抗串音性能优异,适用于高速信号回线的配置；

● 屏蔽编码器电缆采用精制镀锡丝编织屏蔽用于对抗电磁干扰要求较高的场合用于测量,控制和调节电路适用于伺服电机

编码器系统,设备安装工程,自动化固定和移动电气装备如拖链,机器人以及便携式机器部件

● 装配线,生产线,汽车制造业,交通设备,数控机床设备,加工设备,工业设备,木工机械等

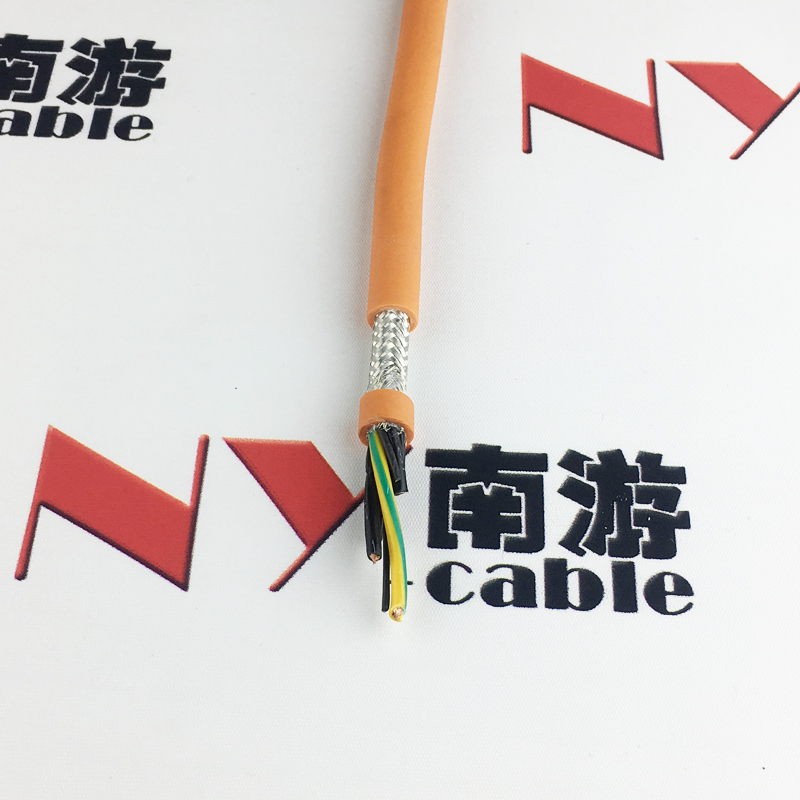

伺服系统-编码器电缆规格及产品图

型号规格外径下限外径上限

SERVO430	4x1.5+(2x1.0)	13.7	14.2
SERVO430	4x2.5+(2x1.0)	14.9	15.4
SERVO430	4x4.0+(2x1.0)	16.7	17.7
SERVO430	4x6.0+(2x1.0))	18.2	19.2
SERVO430	4x10.0+(2x1.0)	23.4	24.4
SERVO430	4x16.0+(2x1.0)	25.8	27.3
SERVO430	4x25.0+(2x1.0)	30.4	31.9

SERVO430	4x1.5+(2x0.75)	13.5	14.0
SERVO430	4x2.5+(2x0.75)	14.6	15.1
SERVO430	4x4.0+(2x0.75)	16.5	17.5
SERVO430	4x6.0+(2x0.75)	17.8	18.8
SERVO430	4x10.0+(2x0.75)	23	24.0
SERVO430	4x16.0+(2x0.75)	25.6	27.1
SERVO430	4x25.0+(2x0.75)	30.2	31.7

SERVO430	4x1.5+(2x1.5)	13.8	14.3
SERVO430	4x2.5+(2x1.5)	15.1	16.1
SERVO430	4x4.0+(2x1.5)	17.3	18.3
SERVO430	4x6.0+(2x1.5)	18.6	19.6
