众所周知伺服系统是应用在高精度的设备当中的，对于伺服电缆的柔性需求不是很大，但是随着生产设备的不断更新
，对于伺服电缆的柔性需求也大大增加，所以南游电缆推出应用于编码器拖链系统下的编码器电缆,需要随拖链系统的
来回移动而循环往复移动弯曲使用。因此,这类编码器电缆需要具备高柔性结构；编码器电缆主要作为编码器信号的传
输和反馈电缆使用,因此,电缆的信号传输性能和屏蔽抗干扰性能也有较高的设计要求。
高柔性伺服电缆应对伺服系统的柔性电缆需求-电缆结构
3.屏蔽抗干扰：应用于编码器拖链系统下的高柔性编码器电缆,采用镀锡铜丝编织电缆高密度屏蔽网层,设计电缆具
备优异的抗电磁干扰性能；
4.环境适应性能：优选特殊改性弹性体丁晴/聚氨酯材质作为电缆的外护套材质,南游编码器电缆具备优异的环境适
应能力,广泛应用于干燥或潮湿的室内外环境,特别是聚氨酯编码器电缆,可适用于多油污,多水,具备腐蚀性等复杂恶
劣工况场合。
5.电缆设计符合CE RoHS认证,产品质量可靠。
高柔性伺服电缆应对伺服系统的柔性电缆电气参数
弯曲半径：7.5xD（移动安装）；

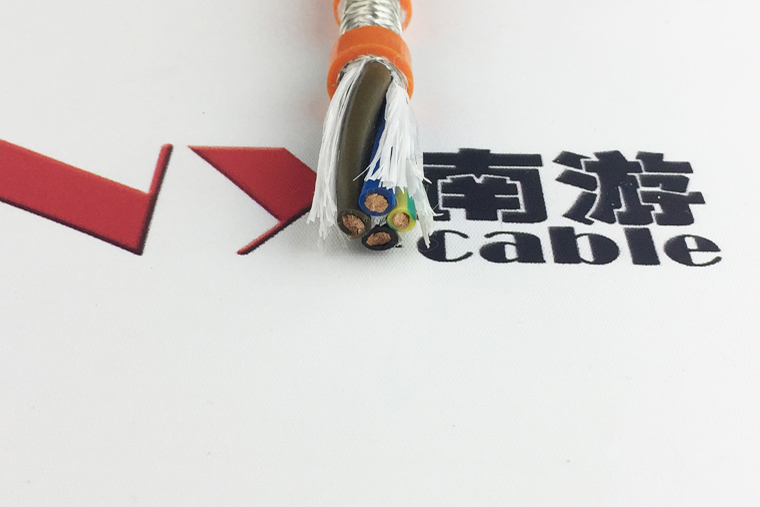

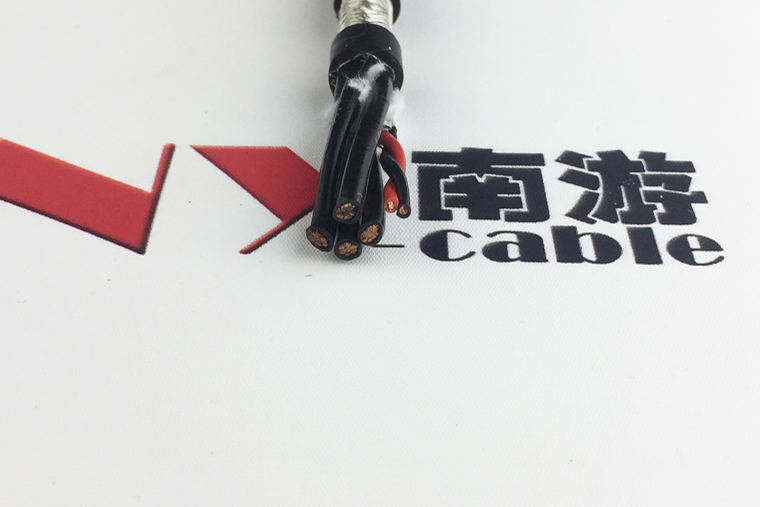

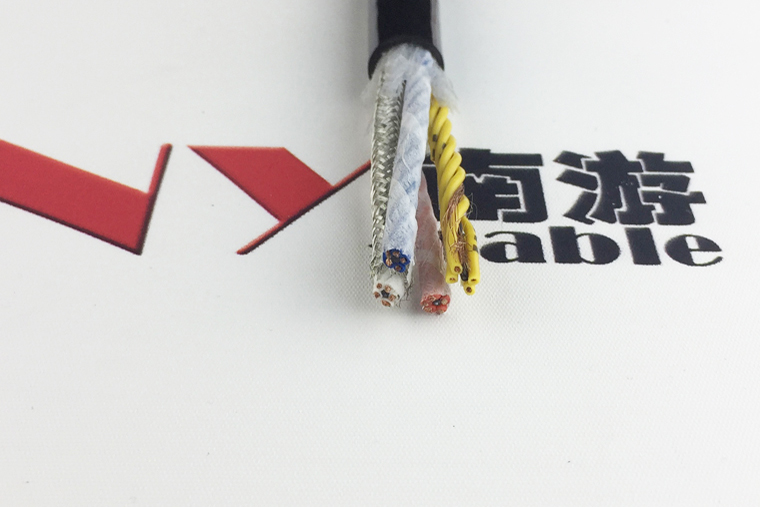

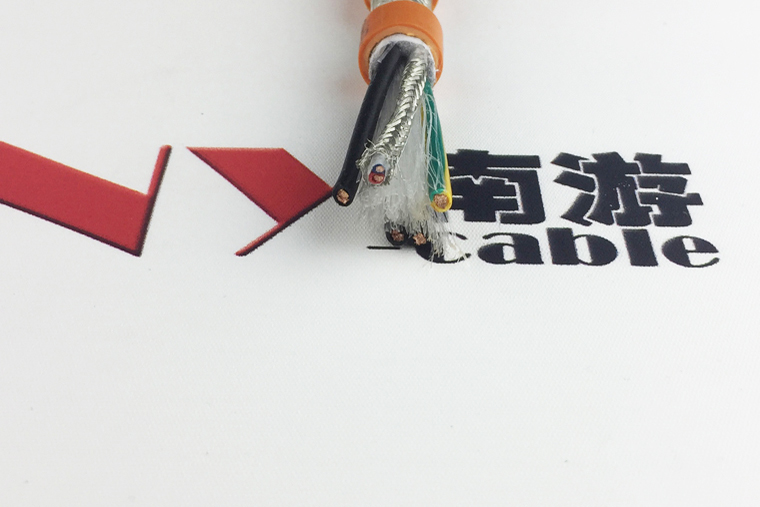

高柔性伺服电缆应对伺服系统的柔性电缆介绍及图片规格
南游电缆,专业的编码器电缆厂家,设计电缆优选超细无氧裸铜丝作为电缆导体（导体符合VDE 0295/CLASS 6类标准
）,优选高机械性能绝缘材质,优选镀锡铜丝编织电缆高密度屏蔽网层,优选弹性体丁晴/聚氨酯材质作为电缆外护套,
保障电缆的高柔性耐弯曲性能,以及优异的信号传输和反馈性能。
型号 规格 外径
|
SERVO430 |
4x1.5+(2x1.0) |
13.7 |
14.2 |
|
SERVO430 |
4x2.5+(2x1.0) |
14.9 |
15.4 |
|
SERVO430 |
4x4.0+(2x1.0) |
16.7 |
17.7 |
|
SERVO430 |
4x6.0+(2x1.0)) |
18.2 |
19.2 |
|
SERVO430 |
4x10.0+(2x1.0) |
23.4 |
24.4 |
|
SERVO430 |
4x16.0+(2x1.0) |
25.8 |
27.3 |
|
SERVO430 |
4x25.0+(2x1.0) |
30.4 |
31.9 |
|
|
|
|
|
|
SERVO430 |
4x1.5+(2x0.75) |
13.5 |
14.0 |
|
SERVO430 |
4x2.5+(2x0.75) |
14.6 |
15.1 |
|
SERVO430 |
4x4.0+(2x0.75) |
16.5 |
17.5 |
|
SERVO430 |
4x6.0+(2x0.75) |
17.8 |
18.8 |
|
SERVO430 |
4x10.0+(2x0.75) |
23 |
24.0 |
|
SERVO430 |
4x16.0+(2x0.75) |
25.6 |
27.1 |
|
SERVO430 |
4x25.0+(2x0.75) |
30.2 |
31.7 |
|
|
|
|
|
|
SERVO430 |
4x1.5+(2x1.5) |
13.8 |
14.3 |
|
SERVO430 |
4x2.5+(2x1.5) |
15.1 |
16.1 |
|
SERVO430 |
4x4.0+(2x1.5) |
17.3 |
18.3 |
|
SERVO430 |
4x6.0+(2x1.5) |
18.6 |
19.6 |
|
SERVO430 |
4x10.0+(2x1.5) |
23.6 |
24.6 |
|
SERVO430 |
4x16.0+(2x1.5) |
26.5 |
28.0 |
|
SERVO430 |
4x25.0+(2x1.5) |
31.2 |
32.7 |
