拖链电缆-抗拉抗扭结构双护套耐磨功能性电缆

类别:拖链电缆日期:2019-04-09
我要分享
拖链电缆是使用在拖链设备,数控机床,机器人循环弯曲移动设备上使用的特种电缆。
双护套拖链电缆

上图所示为双护套结构拖链电缆,其具有高耐磨,耐弯曲性能,及一定的抗扭能力。


型号 规格 导体根数 单根铜丝直径mm 估重kg/km 外径下限mm
DRAG800SP 1.0*2C 126 0.1 64.2 7.7
DRAG800SP 1.0*3C 126 0.1 82.9 8.1
DRAG800SP 1.0*4C 126 0.1 103.9 8.9
DRAG800SP 1.0*5C 126 0.1 125.8 9.7
DRAG800SP 1.0*6C 126 0.1 148.4 10.5
DRAG800SP 1.0*7C 126 0.1 171.4 11.4
DRAG800SP 1.0*8C 126 0.1 197.4 12.5
DRAG800SP 1.0*9C 126 0.1 221.4 13.3
DRAG800SP 1.0*10C 126 0.1 244.6 14.1
DRAG800SP 1.0*11C 126 0.1 281.2 16.0
DRAG800SP 1.0*12C 126 0.1 297.1 16.0
DRAG800SP 1.0*13C 126 0.1 312.9 16.0
DRAG800SP 1.0*14C 126 0.1 348.3 17.7
DRAG800SP 1.0*15C 126 0.1 364.1 17.7
DRAG800SP 1.0*16C 126 0.1 380.4 17.7
DRAG800SP 1.0*17C 126 0.1 418.1 19.4
DRAG800SP 1.0*18C 126 0.1 433.9 19.4
DRAG800SP 1.0*19C 126 0.1 449.7 19.4
DRAG800SP 1.0*20C 126 0.1 467.6 19.5
上图表格中,规格竖栏,如1.0*2C指:单芯导体截面为1平方毫米的2芯电缆。亦写成2*1.0 或者2*1 .但不写成1*2.

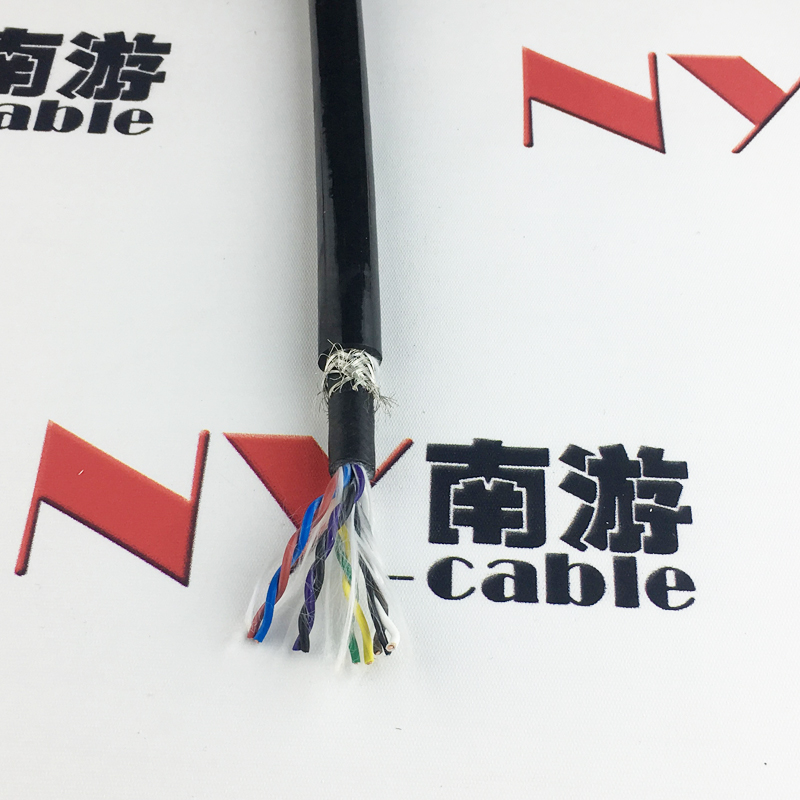

南游实拍图参考:



双护套拖链电缆设计结构
导体:多股细绞成束超细裸铜丝,符合第6类导体
绝缘:弹性体绝缘线芯
供电芯线:黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线
控制芯线:控制线对彩色线芯区分符合DIN 47100标准
绕包:无纺织物材料绕包
内护套:
弹性体丁腈材料或聚氨酯(PUR)护套材料
屏蔽:镀锡铜丝编织屏蔽。
护套:弹性体丁腈材料或聚氨酯(PUR)护套材料

产品设计特性

耐弯曲设计>5/8百万次循环弯曲的拖链设计弯曲
高柔性耐磨,耐切割
耐油,耐热阻燃特性
低温保持柔性
细,重量和体积都已优化,整体屏蔽能消除/降低临近电缆对其产生的干扰
我司DRAG拖链电缆电缆在适用的适用温度范围内,可用于户外移动场合
