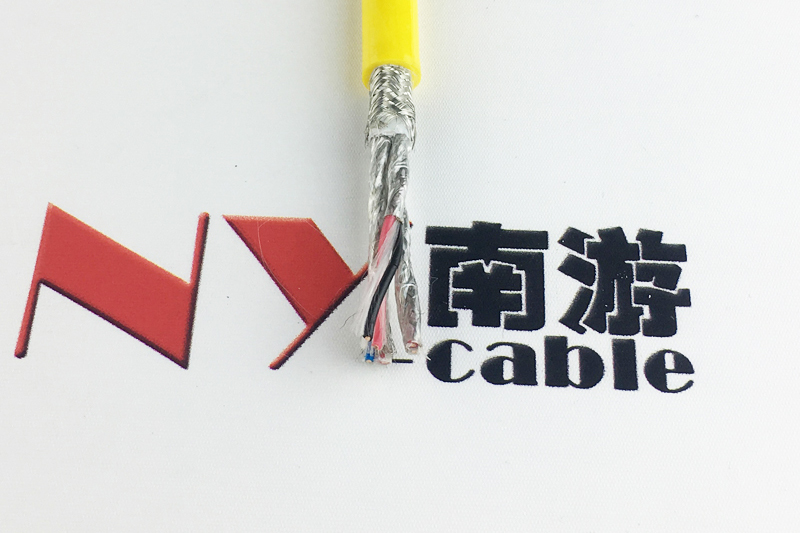

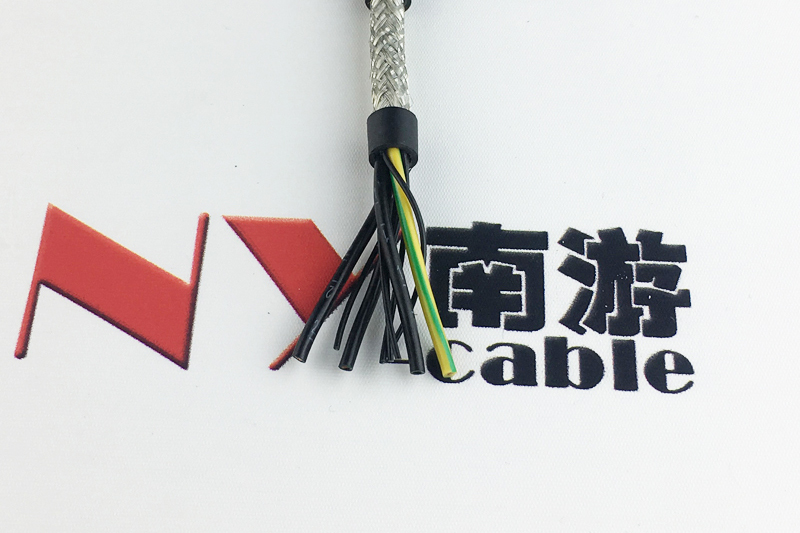

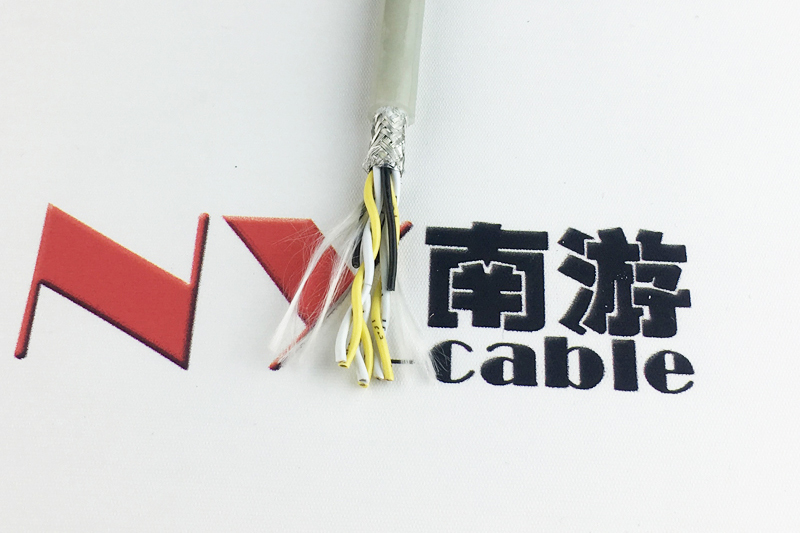

双绞屏蔽拖链电缆-单护套拖链电缆

类别：拖链电缆日期：2019-04-11

我要分享

双绞屏蔽拖链电缆线芯成对双绞采用精制镀锡铜丝网编织屏蔽抵抗电磁干扰性能稳定，双绞屏蔽拖链电缆用于拖链以及便携式机器部件内部高频弯曲移动场合时设计使用寿命为大于5百万次循环弯曲。
产品典型应用

适用于连续往复运动下的安装，特别是工业作用干燥或潮湿环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲床、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等室内外需要无差异和变化的稳定信息传导与监控的屏蔽场合。
对绞节距短，抗串音特性优秀，适用于高速信号回线的配置。

产品应用特性
电缆特性：高柔性耐油、防浅水耐潮、抗紫外线、耐候性能优异,耐低温、耐磨、能承受较重的机械外力;电缆比中度柔性电缆更快加速度与更强的耐曲绕性，良好的电磁特性（抗干扰）。
符合认证：

电缆制作结构

导体材料：多股超细精绞无氧裸铜丝，符合CDE0295CLASS 6标准（镀锡铜丝请事先说明）
绝缘材料：特殊混合弹性体丁腈PVC材料绝缘
颜色代码：＜0.5mm颜色表示，A线：黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对
≥0.5mm芯线黑色线体白色数字编号，相邻数字编码成对
芯线结构：成对结构后分层集束，柔性防扭结构设计
屏蔽结构：高抗折弯镀锡铜丝编织铜网屏蔽，密度80%以上
护套材料：特殊改性弹性体丁腈PVC材料
护套颜色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）
产品技术参数

额定电压：截面＜0.5mm^²300/300V；
截面≥0.5mm^²:300/500V
测试电压：2000V
最小弯曲半径
固定敷设：5×D
移动安装：当行程＜10米时,弯曲半径为7.5×D；
当行程≥10米时,弯曲半径为10×D
使用温度
固定敷设:-30℃至+70℃
移动安装:-20℃至+70℃
抗辐射强度:8×10⁷cJ/kg
阻燃性：符合IEC60332-1-2+EN60332-1-2
耐油性与耐化学性可分别参见耐油性、耐化学性附表

耐弯曲单护套双绞屏蔽拖链电缆弯曲半径:×7.5倍适用温度:-20℃~+70℃ 弯曲寿命:＞500万次 CE RoHS
1对	0.3*2C	36	0.1	33	4.8	5.1
2对	0.3*2C	36	0.1	66	7.9	8.2
3对	0.3*2C	36	0.1	83	8.4	8.7
4对	0.3*2C	36	0.1	103	9.2	9.5
5对	0.3*2C	36	0.1	124	10	10.5
6对	0.3*2C	36	0.1	147	11	11.5
7对	0.3*2C	36	0.1	169	11.9	12.4
8对	0.3*2C	36	0.1	194	13.1	13.6
9对	0.3*2C	36	0.1	219	14.1	14.6
10对	0.3*2C	36	0.1	237	14.5	15.0
11对	0.3*2C	36	0.1	251	14.5	15.0
12对	0.3*2C	36	0.1	274	15.3	16.3
13对	0.3*2C	36	0.1	287	15.3	16.3
14对	0.3*2C	36	0.1	311	16.2	17.2
15对	0.3*2C	36	0.1	325	16.2	17.2
16对	0.3*2C	36	0.1	350	17.1	18.1
耐弯曲单护套双绞屏蔽拖链电缆弯曲半径:×7.5倍适用温度:-20℃~+70℃ 弯曲寿命:＞500万次 CE RoHS
1对	0.4*2C	50	0.1	35	4.9	5.2
2对	0.4*2C	50	0.1	72	8.1	8.4
3对	0.4*2C	50	0.1	92	8.6	8.9
4对	0.4*2C	50	0.1	115	9.4	9.7
5对	0.4*2C	50	0.1	139	10.4	10.9
6对	0.4*2C	50	0.1	163	11.3	11.8
7对	0.4*2C	50	0.1	189	12.3	12.8
8对	0.4*2C	50	0.1	218	13.5	14.0
9对	0.4*2C	50	0.1	244	14.5	15.0
10对	0.4*2C	50	0.1	266	15	16.0
11对	0.4*2C	50	0.1	281	15	16.0
12对	0.4*2C	50	0.1	307	15.8	16.8
13对	0.4*2C	50	0.1	323	15.8	16.8
14对	0.4*2C	50	0.1	350	16.7	17.7
15对	0.4*2C	50	0.1	366	16.7	17.7
16对	0.4*2C	50	0.1	394	17.6	18.6
耐弯曲单护套双绞屏蔽拖链电缆弯曲半径:×7.5倍适用温度:-20℃~+70℃ 弯曲寿命:＞500万次 CE RoHS
1对	0.5*2C	60	0.1	44	5.5	5.8
2对	0.5*2C	60	0.1	91	9.3	9.6
3对	0.5*2C	60	0.1	117	9.9	10.2
4对	0.5*2C	60	0.1	146	10.9	11.4
5对	0.5*2C	60	0.1	177	12	12.5
6对	0.5*2C	60	0.1	209	13.1	13.6
7对	0.5*2C	60	0.1	242	14.2	14.7
8对	0.5*2C	60	0.1	280	15.7	16.7
9对	0.5*2C	60	0.1	315	16.8	17.8
10对	0.5*2C	60	0.1	343	17.4	18.4
11对	0.5*2C	60	0.1	363	17.4	18.4
12对	0.5*2C	60	0.1	397	18.4	19.4
13对	0.5*2C	60	0.1	417	18.4	19.4
14对	0.5*2C	60	0.1	453	19.5	20.5
15对	0.5*2C	60	0.1	474	19.5	20.5
16对	0.5*2C	60	0.1	511	20.6	21.6
耐弯曲单护套双绞屏蔽拖链电缆弯曲半径:×7.5倍适用温度:-20℃~+70℃ 弯曲寿命:＞500万次 CE RoHS
1对	0.75*2C	90	0.1	51	5.8	6.1
2对	0.75*2C	90	0.1	108	9.9	10.2
3对	0.75*2C	90	0.1	140	10.6	11.1
4对	0.75*2C	90	0.1	177	11.6	12.1
5对	0.75*2C	90	0.1	214	12.8	13.3
6对	0.75*2C	90	0.1	254	14	14.5
7对	0.75*2C	90	0.1	294	15.2	16.2
8对	0.75*2C	90	0.1	341	16.8	17.8
9对	0.75*2C	90	0.1	383	18	19
10对	0.75*2C	90	0.1	418	18.6	19.6
11对	0.75*2C	90	0.1	444	18.6	19.6
12对	0.75*2C	90	0.1	485	19.7	20.7
13对	0.75*2C	90	0.1	511	19.7	20.7
14对	0.75*2C	90	0.1	555	20.8	21.8
15对	0.75*2C	90	0.1	581	20.8	21.8
16对	0.75*2C	90	0.1	627	22.1	23.1
1对	1.0*2C	121	0.1	65	6.5	6.8
2对	1.0*2C	121	0.1	139	11.3	11.8
3对	1.0*2C	121	0.1	181	12	12.5
4对	1.0*2C	121	0.1	229	13.3	13.8
5对	1.0*2C	121	0.1	280	14.6	15.1
6对	1.0*2C	121	0.1	332	16	17.0
7对	1.0*2C	121	0.1	385	17.5	18.5
8对	1.0*2C	121	0.1	447	19.4	20.4
9对	1.0*2C	121	0.1	503	20.8	21.8
10对	1.0*2C	121	0.1	550	21.5	22.5
11对	1.0*2C	121	0.1	585	21.5	22.5
12对	1.0*2C	121	0.1	640	22.7	23.7
13对	1.0*2C	121	0.1	675	22.7	23.7
14对	1.0*2C	121	0.1	733	24.1	25.1
15对	1.0*2C	121	0.1	768	24.1	25.1
