高柔性拖链电缆-耐磨抗拉高耐弯曲次数坦克链电缆

类别:拖链电缆日期:2019-04-19
我要分享


应用


柔性拖链电缆用于机床,工业机械,测量控制和电气应用。这些适用于受到正常机械应力的机械和生产车间内的油污和潮湿区域;在指定的温度范围内可以室外使用。

高柔性拖链电缆


技术数据

标准:适用于EN 50525-2-51
标称电压: U O / U 300/500 V
绝缘电阻:最小值。20GΩxcm
温度范围: -5°C+ 70°C弯曲。固定安装-30°C+ 70°C
最小弯曲半径:移动弯曲8 x电缆ø。固定安装≈4 x电缆ø
测试电压: 4000V

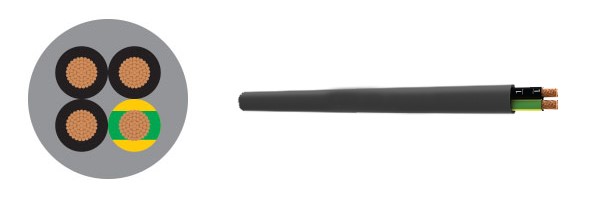

电缆结构

裸铜,细导线符合EN 60228 cl5.
特种PVC TI2 EN 50363-3的芯绝缘。
根据DIN VDE 0293标准的带有连续白色编号的黑色芯。

线芯以最佳绞合长度绞合成。
特种橡胶外护套(弹性体丁腈)。
护套颜色:灰色(RAL 7001)。

柔性拖链电缆

属性

中度负载下移动拖拽使用

适合所有机器,工具及安装现场

干燥,潮湿的室内环境或有电缆管,电缆槽的室外环境

中度耐油污

机械自动化安装工程、自动化设备移动单元,暖气及空调安装系统

机械生产线、钢铁生产线,输送和运输系统

适合中度正常机械应力连续移动弯曲使用

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG3005

2 x 0.5

4.8

0.7

三十

DRAG3005

3G 0.5

5.1

3.0

37

DRAG3005

3 x 0.5

5.1

3.0

37

DRAG3005

4G 0.5

5.6

7.4

46

DRAG3005

4 x 0.5

5.6

7.4

46

DRAG3005

5G 0.5

6

1.7

55

DRAG3005

5 x 0.5

6

1.7

55

DRAG3005

7G 0.5

6.7

0.4

72

DRAG3005

7 x 0.5

6.7

0.4

72

DRAG3005

10G 0.5

8.8

3.5

115

DRAG3005

12G 0.5

8.9

2.2

126

DRAG3005

18G 0.5

10.5

78.2

180

DRAG3005

25G 0.5

12.9

108.6

263

DRAG3005

34G 0.5

14.3

147.8

337

DRAG3005

42G 0.5

16.6

182.5

437

DRAG3005

2 x 0.75

5.3

13.0

39

DRAG3005

3G 0.75

5.6

19.6

48

DRAG3005

3 x 0.75

5.6

19.6

48

DRAG3005

4G 0.75

6.1

26.1

59

DRAG3005

4 x 0.75

6.1

26.1

59

DRAG3005

5G 0.75

6.9

32.6

76

DRAG3005

5 x 0.75

6.9

32.6

76

DRAG3005

7G 0.75

7.6

45.6

97

DRAG3005

7 x 0.75

7.6

45.6

97

DRAG3005

10G 0.75

10.0

5.2

156

DRAG3005

12G 0.75

10.1

8.2

171

DRAG3005

18G 0.75

11.9

17.3

247

DRAG3005

25G 0.75

14.6

63.0

357

DRAG3005

34G 0.75

15.7

21.6

446

DRAG3005

41G 0.75

17.4

67.3

543

DRAG3005

2 x 1

5.6

17.4

46

DRAG3005

3G 1

6

26.1

59

DRAG3005

3 x 1

6

26.1

59

DRAG3005

4G 1

6.8

34.8

77

DRAG3005

4 x 1

6.8

34.8

77

DRAG3005

5G 1

7.5

43.5

93

DRAG3005

5 x 1

7.5

43.5

93

DRAG3005

7G 1

8.9

60.8

132

DRAG3005

10G 1

10.8

86.9

191

DRAG3005

12G 1

11.1

104.3

215

DRAG3005

18G 1

13.2

156.5

311

DRAG3005

25G 1

16.2

217.3

452

DRAG3005

34G 1

18.1

295.5

587

DRAG3005

41G 1

19.7

356.4

700

DRAG3005

2 x 1.5

6.3

25.5

61

DRAG3005

3G 1.5

6.7

38.2

78

DRAG3005

3 x 1.5

6.7

38.2

78

DRAG3005

4G 1.5

7.3

50.9

98

DRAG3005

4 x 1.5

7.3

50.9

98

DRAG3005

5G 1.5

8.2

63.7

123

DRAG3005

5 x 1.5

8.2

63.7

123

DRAG3005

7G 1.5

9

89.1

160

DRAG3005

7 x 1.5

9

89.1

160

DRAG3005

12G 1.5

12.1

152.8

280

DRAG3005

18G 1.5

14.5

229.2

412

DRAG3005

25G 1.5

17.2

318.3

576

DRAG3005

34G 1.5

19.6

432.9

766

DRAG3005

41G 1.5

21.3

522.0

915

DRAG3005

2 x 2.5

7.6

42.4

93

DRAG3005

3G 2.5

8.3

63.7

124

DRAG3005

4G 2.5

9.1

84.9

157

DRAG3005

5G 2.5

10.2

106.1

196

DRAG3005

7G 2.5

11.2

148.5

256

DRAG3005

12G2.5

14.8

254.6

443

DRAG3005

4G 4

10.8

135.0

234

DRAG3005

5G 4

12.1

168.7

292

DRAG3005

7G 4

13.3

236.2

383

DRAG3005

4G 6

13.0

202.4

345

DRAG3005

5G 6

14.5

253.1

430

DRAG3005

7G 6

16.0

354.3

566

DRAG3005

4G 10

15.5

344.7

539

DRAG3005

5G 10

17.1

430.8

666

DRAG3005

7G 10

19.0

603.2

888

DRAG3005

4G 16

18.8

574.1

852

* G =绿色/黄色接地芯
X =
无绿色/黄色接地芯
