超柔性屏蔽聚氨酯拖链电缆-耐磨损高速移动电缆

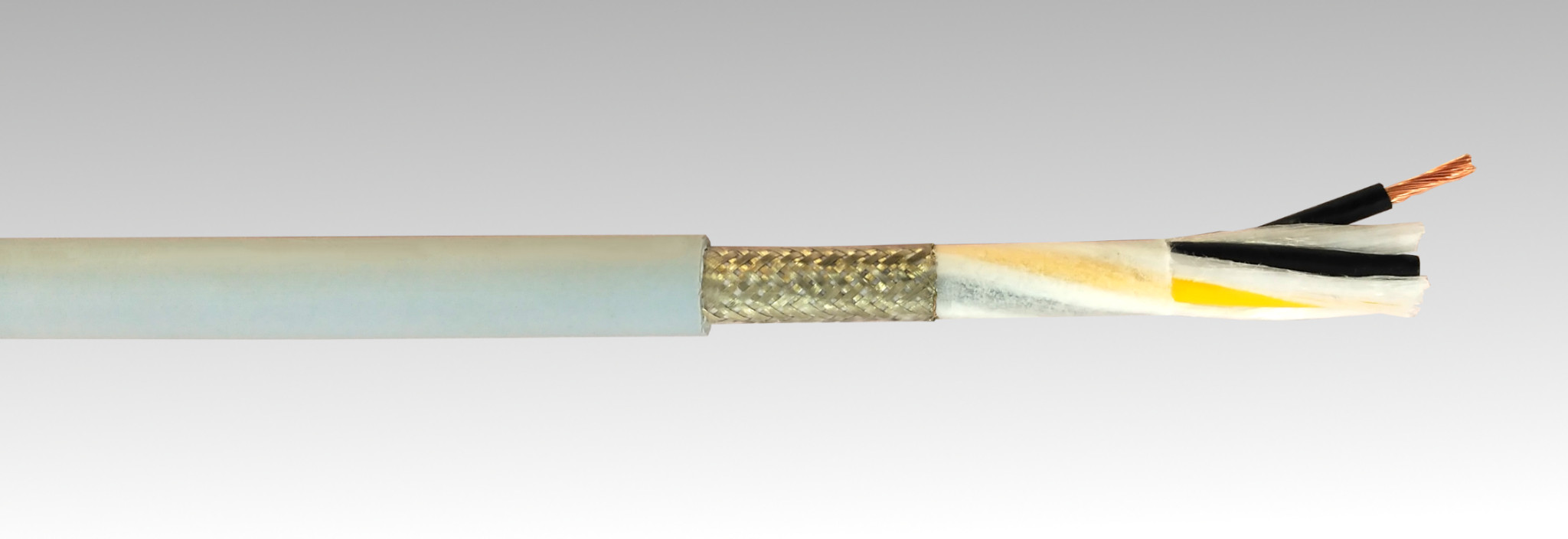

聚氨酯屏蔽拖链电缆

设计用于工业过程的屏蔽电源和控制电缆。在动态安装中具有超柔韧性和高耐磨性和抗弯性，特别推荐在需要良好电磁保护的情况下用于电缆链。同样，由于其紫外线辐射，臭氧和防潮性，该电缆也可用于户外应用。


技术特点 Technical characteristics
1. 工作电压 Operating voltage

300 V：0.5mm²（AWG21）至1,0mm²（AWG18）

300 V : Sections from 0,5mm² (AWG21) to 1,0mm² (AWG18)

1000 V的截面：截面>1,0mm²（AWG18）

1000 V : Sections > 1,0mm² (AWG18)


2. 测试电压 Test Voltage

2000 V：0.5mm²（AWG21）至1,0mm²（AWG18）

2000 V : Sections from 0,5mm² (AWG21) to 1,0mm² (AWG18)

3000 V的截面：截面>1,0mm²（AWG18）

3000 V : Sections > 1,0mm² (AWG18)


3.最小弯曲半径  Min. bending radius

固定安装：5xD

Fixed Installation: 5xD

移动电缆：
·从0.5mm²到16mm²：7.5xD
·从25mm²：10xD

Moving cable:
· From 0,5mm² to 16mm²: 7,5xD
· From 25mm²: 10xD
4. 工作温度Tª（导体) Operating Tª (conductor)
-40°C to +80°C
5. 动态安装的特点 Characteristics in dynamic installations

最高速度：300米/分钟
Maximum speed: 300 m/min

最大加速度：50米/秒2

Maximum acceleration: 50 m/s²

链条最大长度：15米（水平）

Maximum lenght of the chain: 15 m (horizontal)
弯曲生命周期：6.000.000

Life cycle in flexion: 6.000.000

构造 Structure
1. 导体 Conductor

柔性裸铜线，单根铜丝最小直径0.1mm

Single copper wire with a minimum diameter of 0.1mm
2. 绝缘 Insulation

PE ,TPE ,PUR

区分：黑色编号+黄色/绿色

Identification: Black numbered + Yellow/Green

3.包裹 Assembly
无纺布缠绕
Non-woven textile tape casing over the assembly
4. Outer sheath

聚氨酯 Polyurethane

灰色，黑色

Grey ，Black

   5.总屏蔽 Overall screen

镀锡铜丝编织  Tinned copper wire braid
覆盖率：85％  Coverage: 85%

+无纺布胶带包裹

+ non-woven textile tape wrap over the screen

标准/属性
1. 参考  Ref. for construction/drawing
·从0.5mm²（AWG21）到1,0mm²（AWG18）的截面：UL 80°300V - CSA AWM I / II A / B 80°C 300V
·截面>1,0mm²（AWG18）：UL 80°300V - CSA AWM I / II A / B 80°C 300V
· Sections from 0,5mm² (AWG21) to 1,0mm² (AWG18): UL 80° 300V - CSA AWM I/II A/B 80°C 300V
· Sections > 1,0mm² (AWG18): UL 80° 300V - CSA AWM I/II A/B 80°C 300V
2. 阻燃Flame Retardant
UNE-EN 60332-1 (IEC 60332-1)
CEI 20-35
UL VW-1
CSA FT1
3.无卤素 Halogen free
UNE-EN 60754-1 (IEC 60754-1)
CEI 20-37
4. 耐油和碳氢化合物 Oil and hydrocarbon resistant
UL 1581
VDE 0472 part 803 A/B
HD 22.10 S1
CNOMO E.03.40.150N
5. 防水 Water resistant
UL 1581
IEC 60811
6. 耐弱酸碱低腐蚀性Low corrosivity

UNE-EN 60754-2 (IEC 60754-2)

(pH >= 4,3 ; conductivity =< 10µS/mm)
