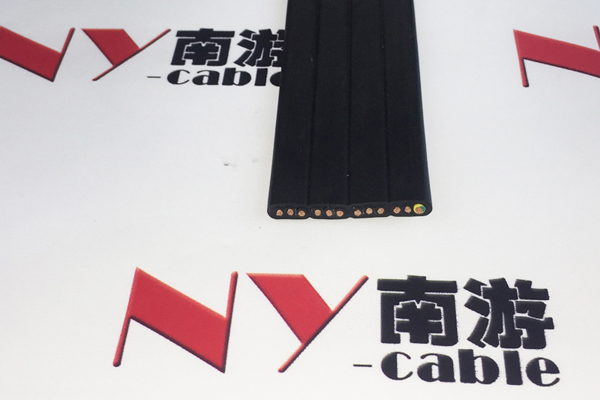

卷筒电缆从电缆形状上可分为圆形和扁形卷筒扁平电缆应用也很广泛：在扁形卷筒电缆电缆采用柔性扁平结构
设计，广泛应用于建筑施工垂直升降机、斗轮机卷筒卷盘、港口门座式起重机、抓斗装（卸）船机、集装箱起
重机、大型龙门吊式起重机、塔式起重机等重型机械设备下扁形电缆卷筒下的链接和控制电缆，适用于干燥或
潮湿的室内或室外的各种电气安装。

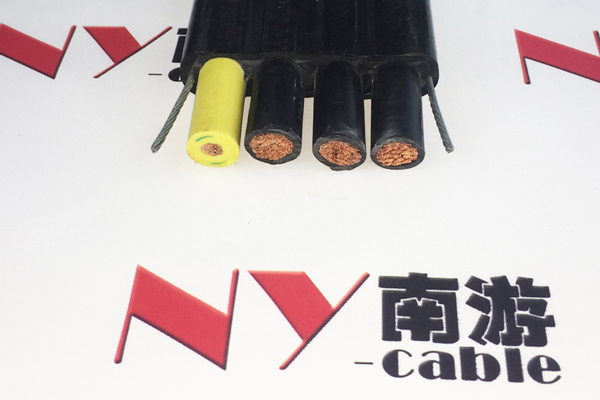

斗轮机扁电缆 卷筒扁平电缆在卷筒上的应用产品结构工艺
导体：多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6标准
绝缘：优质混合弹性体丁晴/汽车料/TPE等材料柔软绝缘
型号 芯数 横街面积 宽度 高度 kg/km 排列方式
|
F300FF |
2 |
35 |
28.6±1.5 |
15.2±1.0 |
1117.6 |
一字排列 |
|
F300FF |
3 |
35 |
40.6±2.0 |
15.2±1.0 |
1621.9 |
一字排列 |
|
F300FF |
4 |
35 |
56.6±2.0 |
15.2±1.0 |
2212.2 |
一字排列 |
|
F300FF |
5 |
35 |
68.6±2.5 |
15.2±1.0 |
2716.6 |
一字排列 |
|
F300FF |
6 |
35 |
82.6±2.5 |
15.2±1.0 |
3263.9 |
一字排列 |
|
F300FF |
7 |
35 |
92.6±2.5 |
15.2±1.0 |
3725.3 |
一字排列 |
|
F300FF(G) |
2 |
35 |
40.2±2.0 |
15.2±1.0 |
1458.3 |
一字排列(带钢丝) |
|
F300FF(G) |
3 |
35 |
52.2±2.0 |
15.2±1.0 |
1962.7 |
一字排列(带钢丝) |
|
F300FF(G) |
4 |
35 |
68.2±2.5 |
15.2±1.0 |
2553 |
一字排列(带钢丝) |
|
F300FF(G) |
5 |
35 |
80.2±2.5 |
15.2±1.0 |
3057.4 |
一字排列(带钢丝) |
|
F300FF(G) |
6 |
35 |
92.2±2.5 |
15.2±1.0 |
3561.7 |
一字排列(带钢丝) |
|
F300FF |
2 |
50 |
35.2±2.0 |
17.4±1.0 |
1577.4 |
一字排列 |
|
F300FF |
3 |
50 |
51.4±2.0 |
17.4±1.0 |
2326.6 |
一字排列 |
|
F300FF |
4 |
50 |
67.6±2.5 |
17.4±1.0 |
3075.9 |
一字排列 |
|
F300FF |
5 |
50 |
81.8±2.5 |
17.4±1.0 |
3775.9 |
一字排列 |
|
|
|
|
|
|
|
|
|
F300FF(G) |
2 |
50 |
46.8±2.0 |
17.4±1.0 |
1954.3 |
一字排列(带钢丝) |
|
F300FF(G) |
3 |
50 |
63.0±2.5 |
17.4±1.0 |
2703.5 |
一字排列(带钢丝) |
|
F300FF(G) |
4 |
50 |
79.2±2.5 |
17.4±1.0 |
3452.8 |
一字排列(带钢丝) |
|
F300FF |
2 |
70 |
38.8±2.0 |
19.4±1.0 |
2050.6 |
一字排列 |
|
F300FF |
3 |
70 |
56.8±2.0 |
19.4±1.0 |
3032.5 |
一字排列 |
|
F300FF |
4 |
70 |
74.8±2.5 |
19.4±1.0 |
4014.3 |
一字排列 |
|
F300FF |
5 |
70 |
90.8±2.5 |
19.4±1.0 |
4941.4 |
一字排列 |
|
F300FF(G) |
2 |
70 |
50.4±2.0 |
19.4±1.0 |
2460.2 |
一字排列(带钢丝) |
|
F300FF(G) |
3 |
70 |
68.4±2.5 |
19.4±1.0 |
3442.1 |
一字排列(带钢丝) |
|
F300FF(G) |
4 |
70 |
86.4±2.5 |
19.4±1.0 |
4424 |
一字排列(带钢丝) |
|
F300FF |
2 |
95 |
43.0±2.0 |
21.6±1.0 |
2643.4 |
一字排列 |
|
F300FF |
3 |
95 |
63.0±2.5 |
21.6±1.0 |
3914.2 |
一字排列 |
|
F300FF |
4 |
95 |
83.0±2.5 |
21.6±1.0 |
5185.1 |
一字排列 |
|
|
|
|
|
|
|
|
|
F300FF(G) |
2 |
95 |
54.6±2.0 |
21.6±1.0 |
3089.1 |
一字排列(带钢丝) |
|
F300FF(G) |
3 |
95 |
74.6±2.5 |
21.6±1.0 |
4360 |
一字排列(带钢丝) |
