翻车机扁电缆 调车机 牵车台 空车调车专用扁电缆

关键词:翻车机电缆,调车机电缆,牵车台电缆

日期:2019-12-02作者:南游电缆
我要分享

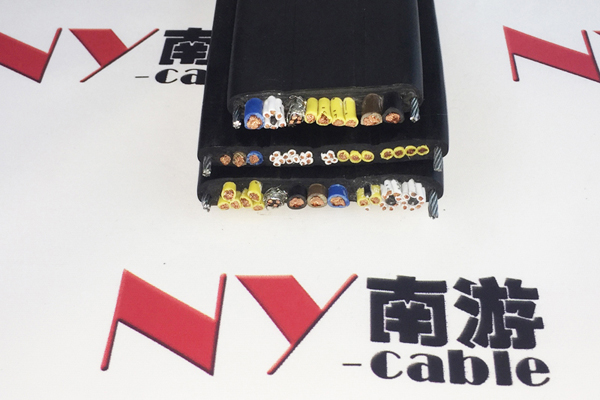

翻车机扁电缆应用在翻车机检修更换重车调车机扁电缆、翻车机本体扁电缆、迁车台扁电缆及空车调车机变电缆工字钢滑车电缆、汽车

全天候抗老化、环境适应性强,特别适用于港口行吊拖令系统用;相对圆型电缆而言,拖令扁电缆更有节省空间的优点,且在芯线根数

相同的情况下,拖令扁电缆具有更小的弯曲半径。针对电缆采购提出电缆的功能设计、结构、性能、安装和试验等方面的技术要求

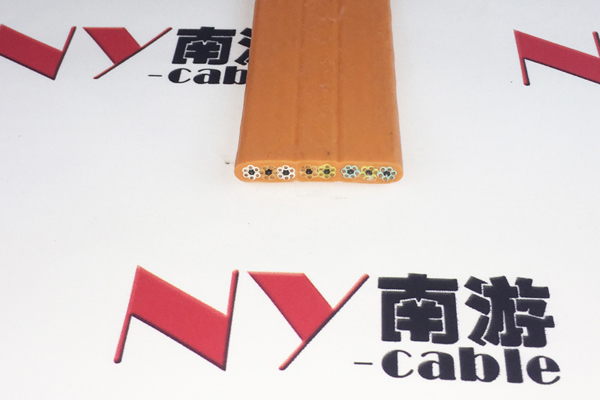

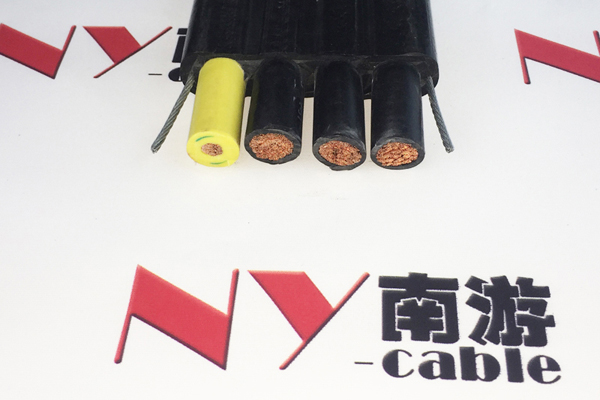

调车机扁电缆翻车机专用扁电缆

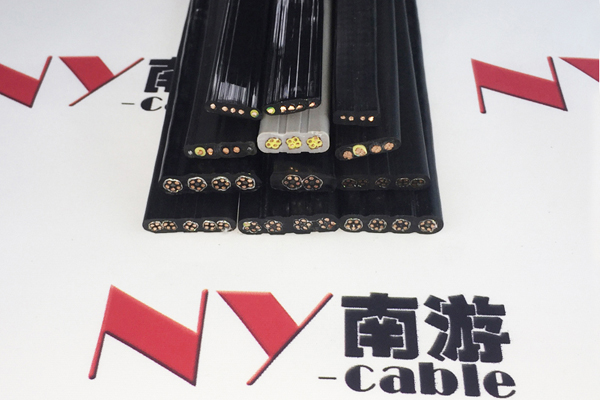

翻车机扁电缆 调车机 牵车台 空车调车专用扁电缆典型应用


YFFBP屏蔽扁电缆选用分组铜网编织屏蔽结构,用于对抗电磁干扰要求较高的场合;全天候抗老化、环境适应性强,特别适用于港口行吊

拖令系统用;相对圆型电缆而言,扁电缆更有节省空间的优点,且在芯线根数相同的情况下,拖令扁电缆具有更小的弯曲半径。
特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.


翻车机扁电缆 调车机 牵车台 空车调车专用扁电缆产品特性及符合性


相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证:


翻车机扁电缆 调车机 牵车台 空车调车专用扁电缆产品结构


导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
屏蔽:精制镀锡铜丝或裸铜丝经纬编织屏蔽(密度可选)
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)


翻车机扁电缆 调车机 牵车台 空车调车专用扁电缆技术参数及订购说明


额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海南游拖令扁电缆参数附表
芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)
     如果您还未找到合适的供应商,不妨给我们一个机会,贴合工况、我们会为您选型生产更适合您使用的拖令扁电缆产品!
翻车机扁电缆翻车机电缆

型号                      芯数      导体横截面积          宽度                   高度                kg/km              排列顺序

F300FF(G)

2

14

26.9±1.5

10.1±1.0

660.8

一字排列(带钢丝)

F300FF(G)

3

14

34.2±2.0

10.1±1.0

870.8

一字排列(带钢丝)

F300FF(G)

4

14

45.1±2.0

10.1±1.0

1132.3

一字排列(带钢丝)

F300FF(G)

5

14

52.4±2.0

10.1±1.0

1342.3

一字排列(带钢丝)

F300FF(G)

6

14

59.7±2.0

10.1±1.0

1552.4

一字排列(带钢丝)

F300FF(G)

7

14

67.0±2.5

10.1±1.0

1762.4

一字排列(带钢丝)

F300FF(G)

8

14

76.1±2.5

10.1±1.0

1998.1

一字排列(带钢丝)

F300FF(G)

9

14

83.4±2.5

10.1±1.0

2208.2

一字排列(带钢丝)

F300FF

2

16

19.1±1.0

10.7±1.0

531.4

一字排列

F300FF

3

16

27.0±1.5

10.7±1.0

767.1

一字排列

F300FF

4

16

38.5±2.0

10.7±1.0

1057.3

一字排列

F300FF

5

16

46.4±2.0

10.7±1.0

1293.1

一字排列

F300FF

6

16

56.1±2.0

10.7±1.0

1556

一字排列

F300FF

7

16

62.2±2.5

10.7±1.0

1764.5

一字排列

F300FF

8

16

71.9±2.5

10.7±1.0

2027.5

一字排列

F300FF

9

16

79.8±2.5

10.7±1.0

2263.2

一字排列

F300FF

10

16

87.7±2.5

10.7±1.0

2499

一字排列

F300FF

11

16

93.8±2.5

10.7±1.0

2707.5

一字排列

F300FF(G)

2

16

28.1±1.5

10.7±1.0

722.6

一字排列(带钢丝)

F300FF(G)

3

16

36.0±2.0

10.7±1.0

958.3

一字排列(带钢丝)

F300FF(G)

4

16

47.5±2.0

10.7±1.0

1248.5

一字排列(带钢丝)

F300FF(G)

5

16

55.4±2.0

10.7±1.0

1484.2

一字排列(带钢丝)

F300FF(G)

6

16

63.3±2.5

10.7±1.0

1720

一字排列(带钢丝)

F300FF(G)

7

16

71.2±2.5

10.7±1.0

1955.7

一字排列(带钢丝)

F300FF(G)

8

16

80.9±2.5

10.7±1.0

2218.7

一字排列(带钢丝)

F300FF(G)

9

16

88.8±2.5

10.7±1.0

2454.4

一字排列(带钢丝)

F300FF

2

25

23.4±1.5

12.8±1.0

779.5

一字排列

F300FF

3

25

33.2±2.0

12.8±1.0

1129.9

一字排列

F300FF

4

25

47.0±2.0

12.8±1.0

1552.7

一字排列

F300FF

5

25

56.8±2.0

12.8±1.0

1903.1

一字排列

F300FF

6

25

68.6±2.5

12.8±1.0

2289.7

一字排列

F300FF

7

25

76.4±2.5

12.8±1.0

2603.9

一字排列

F300FF

8

25

88.2±2.5

12.8±1.0

2990.4

一字排列

F300FF(G)

2

25

34.6±2.0

12.8±1.0

1073.7

一字排列(带钢丝)

F300FF(G)

3

25

44.4±2.0

12.8±1.0

1424.1

一字排列(带钢丝)

F300FF(G)

4

25

58.2±2.0

12.8±1.0

1846.9

一字排列(带钢丝)

F300FF(G)

5

25

68.0±2.5

12.8±1.0

2197.3

一字排列(带钢丝)

F300FF(G)

6

25

77.8±2.5

12.8±1.0

2547.6

一字排列(带钢丝)

F300FF(G)

7

25

87.6±2.5

12.8±1.0

2898

一字排列(带钢丝)

F300FF

2

35

28.6±1.5

15.2±1.0

1117.6

一字排列

F300FF

3

35

40.6±2.0

15.2±1.0

1621.9

一字排列

F300FF

4

35

56.6±2.0

15.2±1.0

2212.2

一字排列

F300FF

5

35

68.6±2.5

15.2±1.0

2716.6

一字排列

F300FF

6

35

82.6±2.5

15.2±1.0

3263.9

一字排列

F300FF

7

35

92.6±2.5

15.2±1.0

3725.3

一字排列

F300FF(G)

2

35

40.2±2.0

15.2±1.0

1458.3

一字排列(带钢丝)

F300FF(G)

3

35

52.2±2.0

15.2±1.0

1962.7

一字排列(带钢丝)

F300FF(G)

4

35

68.2±2.5

15.2±1.0

2553

一字排列(带钢丝)

F300FF(G)

5

35

80.2±2.5

15.2±1.0

3057.4

一字排列(带钢丝)

F300FF(G)

6

35

92.2±2.5

15.2±1.0

3561.7

一字排列(带钢丝)

F300FF

2

50

35.2±2.0

17.4±1.0

1577.4

一字排列

F300FF

3

50

51.4±2.0

17.4±1.0

2326.6

一字排列

F300FF

4

50

67.6±2.5

17.4±1.0

3075.9

一字排列

F300FF

5

50

81.8±2.5

17.4±1.0

3775.9

一字排列

F300FF(G)

2

50

46.8±2.0

17.4±1.0

1954.3

一字排列(带钢丝)

F300FF(G)

3

50

63.0±2.5

17.4±1.0

2703.5

一字排列(带钢丝)

F300FF(G)

4

50

79.2±2.5

17.4±1.0

3452.8

一字排列(带钢丝)

F300FF

2

70

38.8±2.0

19.4±1.0

2050.6

一字排列

F300FF

3

70

56.8±2.0

19.4±1.0

3032.5

一字排列

F300FF

4

70

74.8±2.5

19.4±1.0

4014.3

一字排列

F300FF

5

70

90.8±2.5

19.4±1.0

4941.4

一字排列

F300FF(G)

2

70

50.4±2.0

19.4±1.0

2460.2

一字排列(带钢丝)

F300FF(G)

3

70

68.4±2.5

19.4±1.0

3442.1

一字排列(带钢丝)

F300FF(G)

4

70

86.4±2.5

19.4±1.0

4424

一字排列(带钢丝)

F300FF

2

95

43.0±2.0

21.6±1.0

2643.4

一字排列

F300FF

3

95

63.0±2.5

21.6±1.0

3914.2

一字排列

F300FF

4

95

83.0±2.5

21.6±1.0

5185.1

一字排列

F300FF(G)

2

95

54.6±2.0

21.6±1.0

3089.1

一字排列(带钢丝)

F300FF(G)

3

95

74.6±2.5

21.6±1.0

4360

一字排列(带钢丝)
