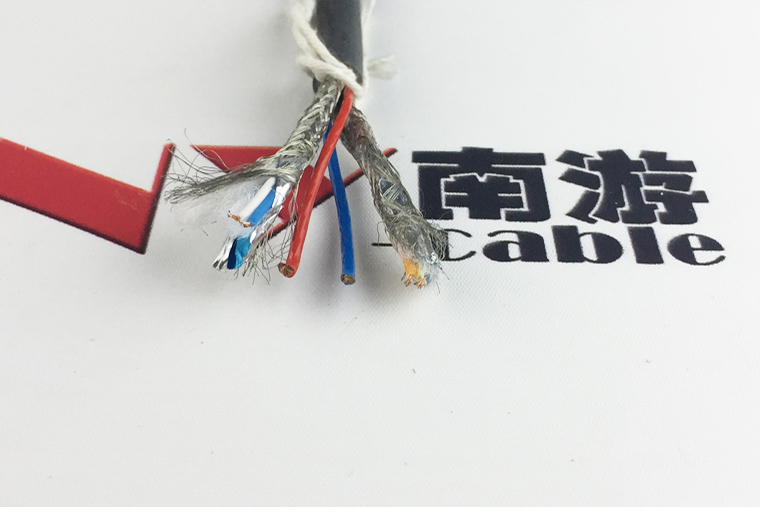

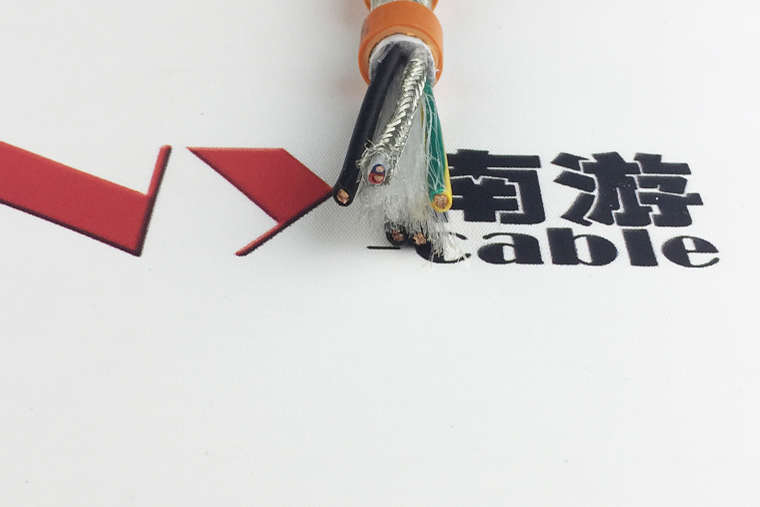

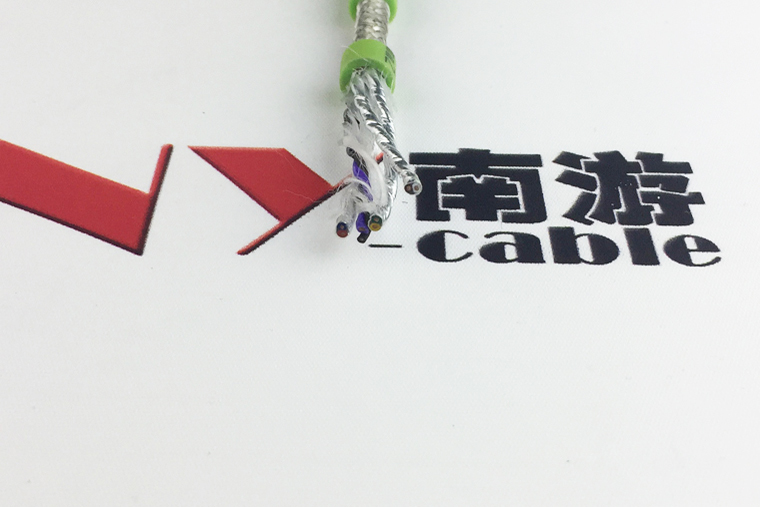

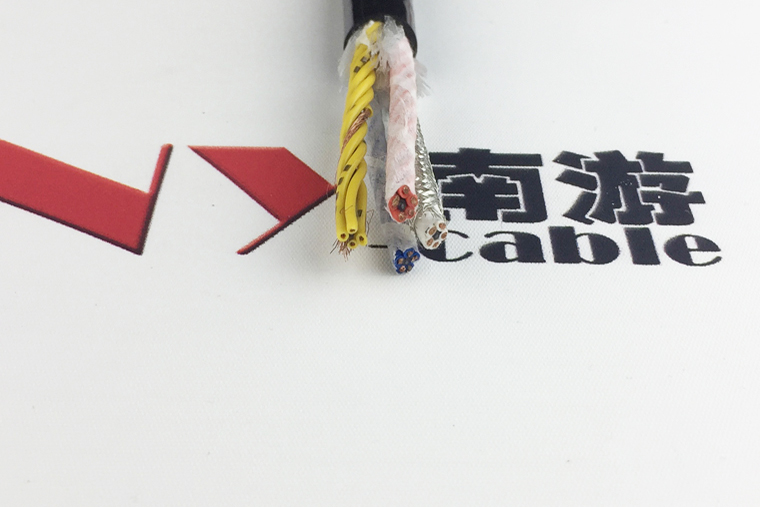

高柔性伺服编码器电缆技术规格书面报告：高柔性伺服编码器电缆是伺服系统-伺服控制器下链接伺服电机控制电缆，作为伺服控制信号反馈脉冲信号给伺服控制器，并非伺服电机电源供给电源线，南游电缆最新设计定制的伺服电缆可以集电源线和信号线于一体的伺服电缆，它由1对或多对信号屏蔽线加电源线组成，结构合理节省成本和使用空间。
● 额定电压
供电芯线：600/1000V
● 测试电压
供电芯线：4000V
● 温度范围
移动安装：-20℃到+80℃
|
型号 |
标称外径/下限mm |
外径上限mm |
|
|
SERVO430 |
4x1.0+(2x0.5) |
11.6 |
12.1 |
|
SERVO430 |
4x1.5+(2x0.5) |
12.5 |
13.0 |
|
|
|
|
|
|
SERVO430 |
4x1.5+(2x1.0) |
13.7 |
14.2 |
|
SERVO430 |
4x2.5+(2x1.0) |
14.9 |
15.4 |
|
SERVO430 |
4x4.0+(2x1.0) |
16.7 |
17.7 |
|
SERVO430 |
4x6.0+(2x1.0)) |
18.2 |
19.2 |
|
SERVO430 |
4x10.0+(2x1.0) |
23.4 |
24.4 |
|
SERVO430 |
4x16.0+(2x1.0) |
25.8 |
27.3 |
|
SERVO430 |
4x25.0+(2x1.0) |
30.4 |
31.9 |
|
|
|
|
|
|
SERVO430 |
4x1.5+(2x0.75) |
13.5 |
14.0 |
|
SERVO430 |
4x2.5+(2x0.75) |
14.6 |
15.1 |
|
SERVO430 |
4x4.0+(2x0.75) |
16.5 |
17.5 |
|
SERVO430 |
4x6.0+(2x0.75) |
17.8 |
18.8 |
|
SERVO430 |
4x10.0+(2x0.75) |
23 |
24.0 |
|
SERVO430 |
4x16.0+(2x0.75) |
25.6 |
27.1 |
|
SERVO430 |
4x25.0+(2x0.75) |
30.2 |
31.7 |
|
|
|
|
|
|
SERVO430 |
4x1.5+(2x1.5) |
13.8 |
14.3 |
|
SERVO430 |
4x2.5+(2x1.5) |
15.1 |
16.1 |
|
SERVO430 |
4x4.0+(2x1.5) |
17.3 |
18.3 |
|
SERVO430 |
4x6.0+(2x1.5) |
18.6 |
19.6 |
|
SERVO430 |
4x10.0+(2x1.5) |
23.6 |
24.6 |
|
SERVO430 |
4x16.0+(2x1.5) |
26.5 |
28.0 |
|
SERVO430 |
4x25.0+(2x1.5) |
31.2 |
32.7 |
