行车扁电缆(扁电缆相比较圆形电缆的优势)

关键词:扁电缆,扁平电缆,柔性扁电缆,柔性扁平电缆,行车

日期:2019-12-16作者:南游电缆
我要分享
扁平电缆与圆电缆的比较:扁电缆相较于圆电缆在某些工况环境下更适合使用,因其扁型结构占用空间小特别适合敷设在行车随行电缆使用,斗轮机卷筒扁电缆,输送带及一些拖拽频繁弯曲使用场合。


应用安装范围:
扁电缆适用于特殊场所的起重设备、电缆轨道、台车、传输机械、电梯、行车、 塔吊、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路,也可用于封闭的室内环境移动机械部件等的连接安装。相对圆电缆而言,扁电缆更有节省安装空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小。
行车专用扁电缆结构:
多股细绞或精绞成束细铜丝导体;抗油耐酸碱聚氯乙烯绝缘料护套;芯线平行相邻排列;电缆结构柔软,带有黄绿双色保护,芯线数字编号区分,为敷设安装提供方便。


行车专用扁电缆的相关参数:


导体:多股精绞成束超细铜丝导体
绝缘:特殊混合弹性体丁腈PVC材料绝缘
芯线颜色:彩色芯线(5芯及以下)或者黑色线体白色数字编号(6芯及以上),3芯以上带有黄/绿双色接地保护芯线标识。
芯线结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁腈材料,阻燃或聚氨酯材质。
护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
获得认证:CE,Rohs,VDE
行车专用扁电缆的应用:


适用于有轨行车、台车、传输机械、起重天车和各种探伤设备,也可作自承式井道或倾斜式货架的安装,动力传输线及控制、照明、通讯线路的使用。聚氨酯扁平电缆具有抗气候变化的特征,适用于建筑工地及船厂的起重设备,可在***恶劣的环境条件下保证设备的正常工作。
扁电缆|YFFB行车扁电缆生产厂家-上海南游电线电缆有限公司

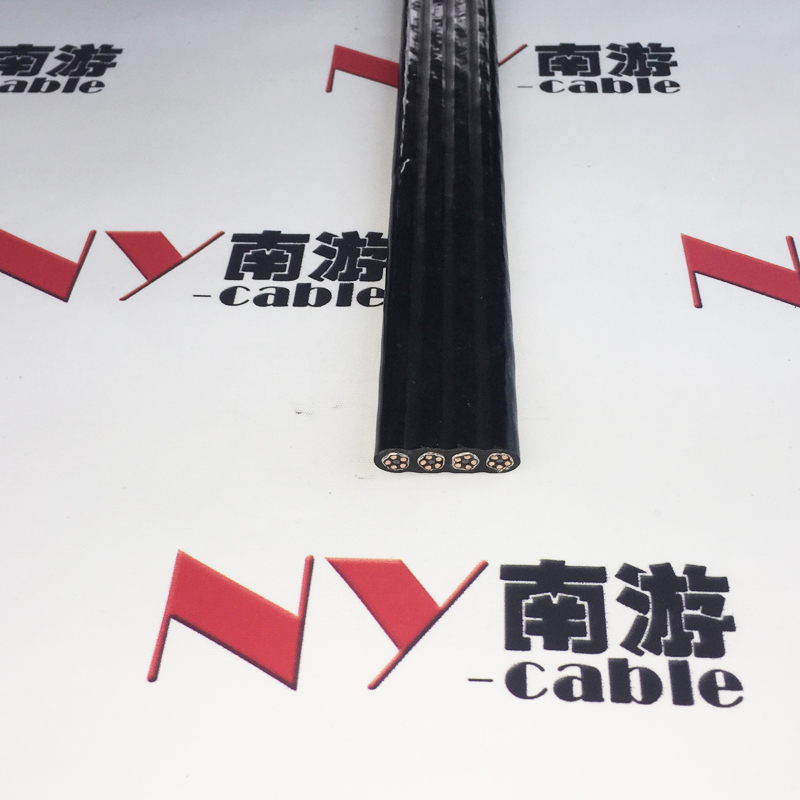

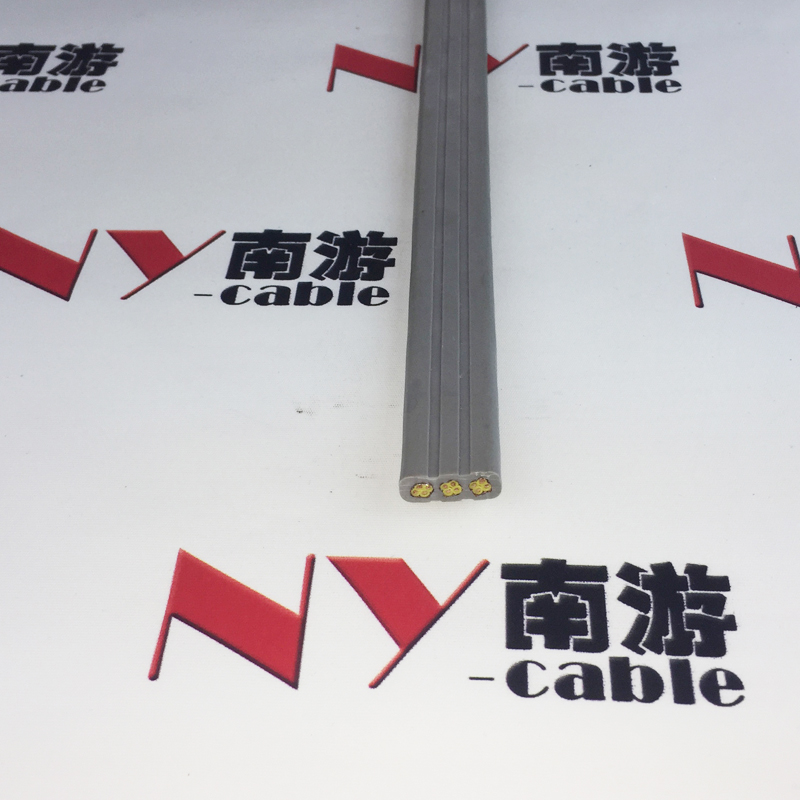

扁电缆|YFFB行车扁电缆产品结构
导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
芯线颜色:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
芯线结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁晴/special PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
备注:南游电缆可提供来样、来图加工定制生产扁电缆系列产品。

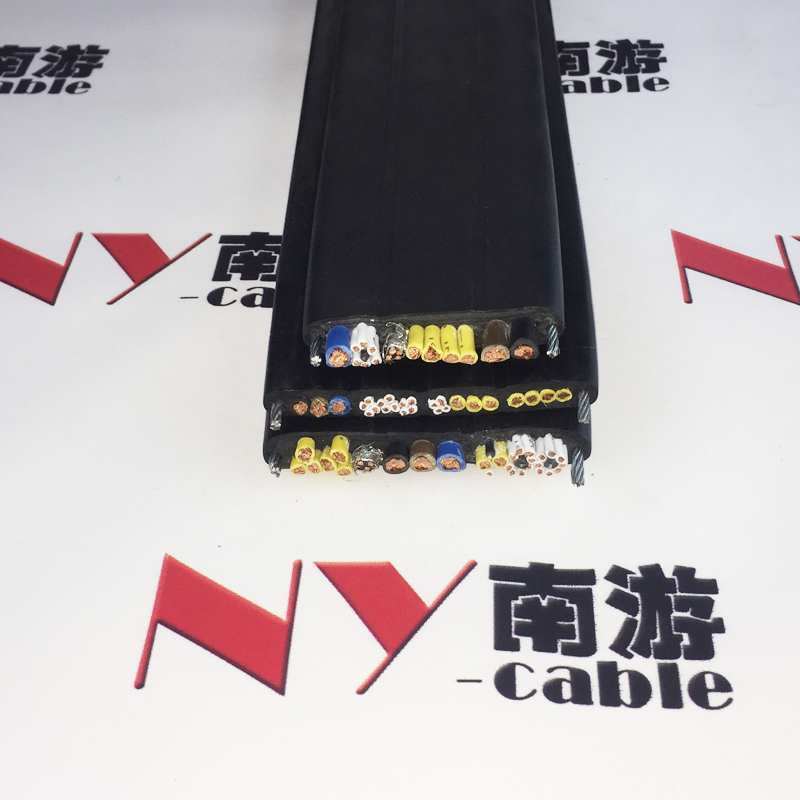

扁电缆典型应用


南游扁电缆作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类扁电缆也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。
电缆型号、规格可定制,厂家直接生产定制。电缆单价遵循量大价优的原则。

型号   芯数 横截面积 宽度  厚度   km/kg  导体排列方式

F300G 42 0.75 58.7±2.0 8.4±0.5 971 梅花排列(带钢丝)
F300G 48 0.75 64.7±2.5 8.4±0.5 1073 梅花排列(带钢丝)
F300G 54 0.75 70.7±2.5 8.4±0.5 1175 梅花排列(带钢丝)
F300G 60 0.75 76.7±2.5 8.4±0.5 1276 梅花排列(带钢丝)
F300 2 1 8.4±1.0 4.8±0.5 83.7 一字排列
F300 3 1 11.0±1.0 4.8±0.5 109.5 一字排列
F300 4 1 14.5±1.0 4.8±0.5 142 一字排列
