铲运机电缆-卷筒卷盘收放电缆-在井下要达到抗拉耐磨等性能

关键词：卷筒电缆,卷筒卷盘电缆,铲运机电缆,聚氨酯卷筒

日期：2019-04-24作者：南游电缆

我要分享

铲运机电缆是井下工作设备的新能源使用电缆用来代替传统采油动力，具有环保，安全，低碳等优势，有效提升井下工作环境，从而提升工作人员的安全。

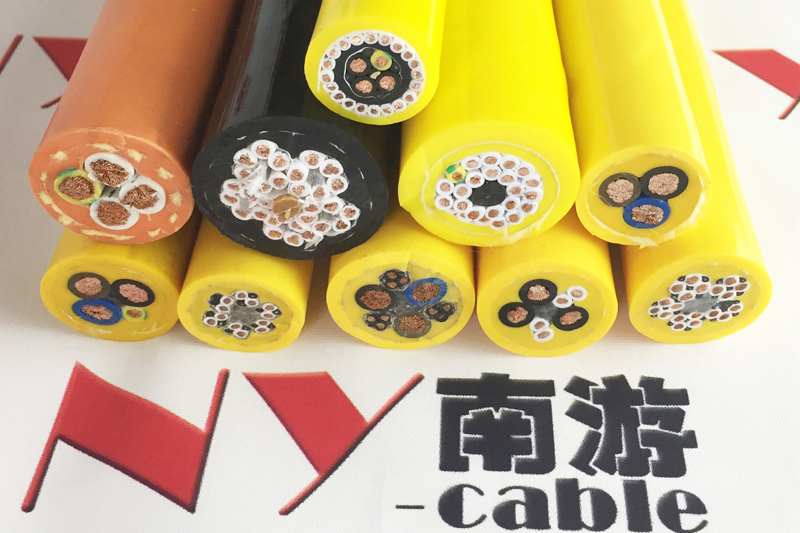

电动铲运机电缆井下铲运机电缆

铲运机电缆-卷筒卷盘收放电缆-产品应用与特性

南游铲运机电缆作为矿用电动铲运机专用连接与控制用柔性移动电缆,高耐磨抗拉可承受较强外来机械张力;广泛应用于如：矿用掘进机凿岩台车、电动铲运机、锚杆台车等矿下移动设设备以及斗轮堆取料机、采煤机、翻车机等大中小型采煤运输移动设备安装工程。
高耐磨强度抗拉,抗扭转,耐候抗老化,抗UV防水耐腐蚀性能优异,低温柔性
（1）耐磨性:铁矿用铲运机电缆工作环境恶劣,需要在巷道中频繁移动供电,直接接触铁矿石,因此矿用铲运机电缆的外护套耐磨要求非常高.
（2）抗拉性与耐扭转性:铲运机工作期间,前行/平移或回收,电缆将受到很大的拉力和扭转,因此矿用铲运机电缆的抗拉,弯曲,抗压和耐扭转等性能要求较高.
（3）耐候性:环境适应性强,低温柔性阻燃, 抗UV防水耐腐蚀性能优异

铲运机电缆-卷筒卷盘收放电缆-电缆结构说明

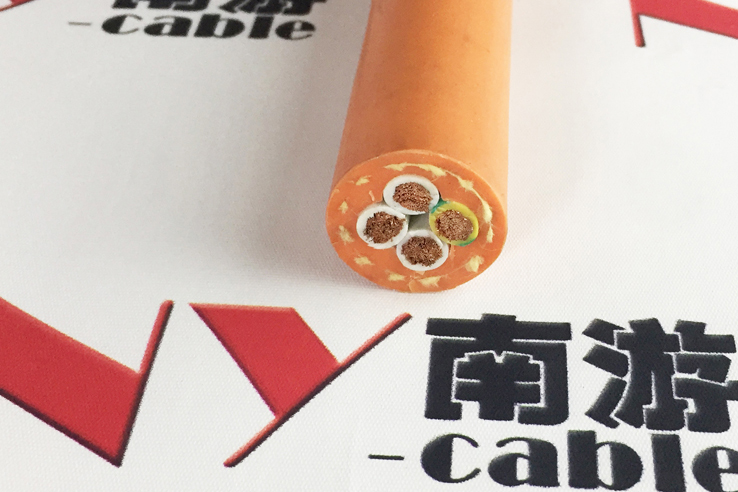

加强型导体结构和芳纶纤维经纬编织电缆本体的加强型护层结构,增强电缆的抗拉抗扭特性,在卷筒卷绕过程中抵抗拉力对电缆产生的损害以及扭转里产生的螺旋造成的内部结构伤害;柔性机械性能优异高耐磨的聚氨酯PUR护套铲运机电缆,可以经受长时间的卷绕拖拽运动,极具优异的抗张力特性,绝缘耐压,卷绕耐压,耐磨等;抗拉耐老化,柔性耐弯曲,耐候耐油以及防紫外线(耐开裂)性能优异,具备更长使用寿命,代替进口电缆.
导体多股精细无氧裸铜丝,柔性防扭成束; 绝缘高机械性弹性体材料绝缘,≤5芯颜色编码符合VDE 0293-308,6芯及以上黑色芯线白色数字编号; 成缆优化成缆节距柔性防扭层绞; 高机械性弹性体挤压内护套; 加强型芳纶纤维经纬编织电缆本体; 护套耐磨弹性体聚氨酯材料,低温阻燃耐磨; 黄色/黑色等可选定生产
常用规格：3x16,3x16+1x10,3x25+1x16/10,3x35+1x16,4x50,3x70+1x35,3x95+1x50,3x120+1x95,3x35+3x6,3x50+3x10……

铲运机电缆-卷筒卷盘收放电缆-技术参数及符合性

移动安装弯曲半径7.5x电缆外径
移动安装使用温度范围-40℃至+90℃;固定安装使用温度范围-50℃至+100℃
导体结构参照VDE 0295/IEC 60228 第5类或6类导体,采用多股细绞成束裸铜丝
芯线标识
5芯及以下: 按VDE 0293或VDE 0293-308彩色芯线色标
7芯及以上: 黑色芯线白色数字编号（VDE 0293）
G=有黄/绿双色接地线标识
X=无黄/绿双色接地线标识
工作电压Uo/U,450/750V~0.6/1KV
3000V测试电压
绝缘电阻＞10 GΩxcm
符合认证 CE RoHS

铲运机电缆-卷筒卷盘收放电缆-应用

公司主营：高柔性拖链电缆,机器人电缆,电动铲运机电缆,零浮力漂浮电缆,卷盘卷筒电缆,伺服电缆,编码器电缆,聚氨酯电缆,垃圾吊抓斗电缆,行车起重扁平电缆,耐油电缆,柔性控制电缆……等系列产品，南游电缆采用独特的电缆结构及优质的电缆材料设计，使电缆具有更长的使用寿命，具备良好的耐候性，耐磨性，耐弯折性以及优异的机械性能，更多特种线缆产品后续开发中，专业为工矿企业、工业设备与装置、工业自动化的应用整合出完整的解决方案。

DRUM500	6.0*5C	210	0.19	614.36	17.69	19.69
DRUM500	6.0*6C	210	0.19	728.98	19.5	22
DRUM500	6.0*7C	210	0.19	845.59	21.31	23.81
DRUM500	6.0*8C	210	0.19	976.22	23.72	26.22
DRUM500	6.0*9C	210	0.19	1097.48	25.53	28.03
DRUM500	6.0*10C	210	0.19	1215.38	27.1	29.6
DRUM500	6.0*11C	210	0.19	1285.22	26.46	28.96
DRUM500	6.0*12C	210	0.19	1369.1	26.46	28.96
DRUM500	6.0*13C	210	0.19	1487.89	28.03	30.53
DRUM500	6.0*14C	210	0.19	1571.77	28.03	30.53
DRUM500	6.0*15C	210	0.19	1695.77	29.75	32.25
