改良视频信号管道机器人电缆-防断芯-抗拉-耐磨

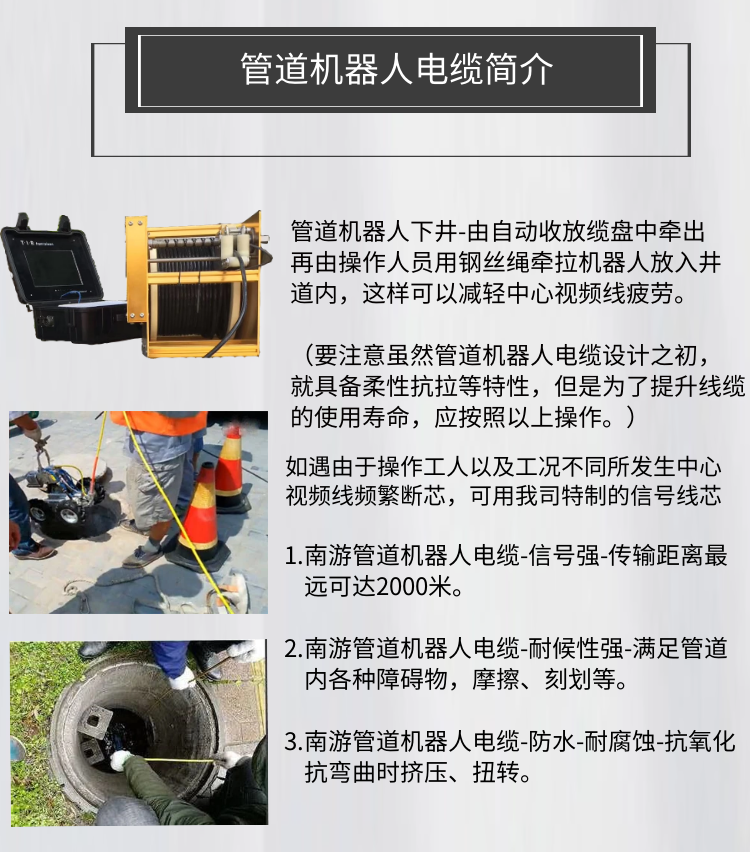

是否遇到过，我们所使用的管道机器人电缆经常发生中心视频信号线频繁断芯而其他控制信号和电源线完好的问题？

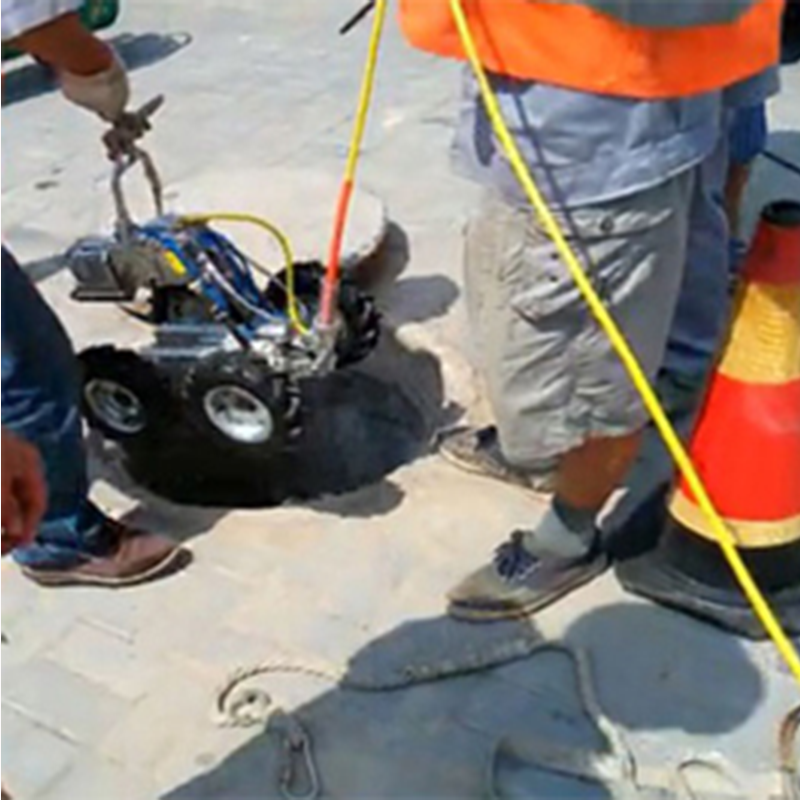

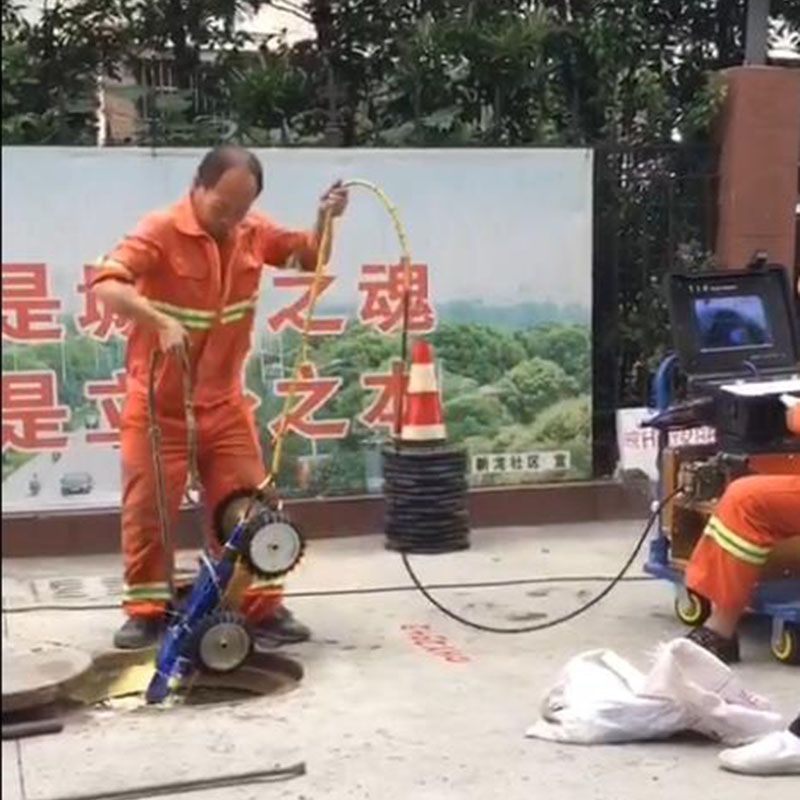

主要原因之一是由于操作工人在下井的时候用电缆代替绳子吊放机器人导致的，针对这一问题南游电缆所设计的管道

机器人专用电缆解决了这一困扰大家许久的问题。

---

改良视频信号管道机器人电缆-防断芯-抗拉-耐磨特点

---

管道机器人电缆是专业用于管道养护和管道运行系统排查行业特殊设计生产的一种电线电缆，作为管道爬行机器人的动

力传送以及信号反馈载体；管道机器人往往体积小功能复杂，一根高品质的管道机器人电缆是管道机器人高效工作的有

力保障。

改良视频信号管道机器人电缆-防断芯-抗拉-耐磨使用环境特殊，需要以下的要求：

---

1、管道机器人电缆信号传输能力强，传输延迟要求极低。管道机器人电缆需要传输的信号时间短而且十分精确。

2、管道机器人电缆的CCTV检测电缆耐磨性能要很好，耐磨性好是机器人电缆的必备条件，因为电缆长期运动必定会有

所损害。为了不影响内部的绞线，让机器人正常运用，需要使用高柔性电缆或者超高柔电缆作为传输电缆。

3、管道机器人电缆使用寿命要长久，管道机器人电缆在管道内会遇到各种的物质或者障碍，摩擦、弯折等比普通的机器

人电缆多很多，这就需要有长久的使用寿命，需要耐腐蚀、耐油的特种PVC或者PUR材质做外护套。

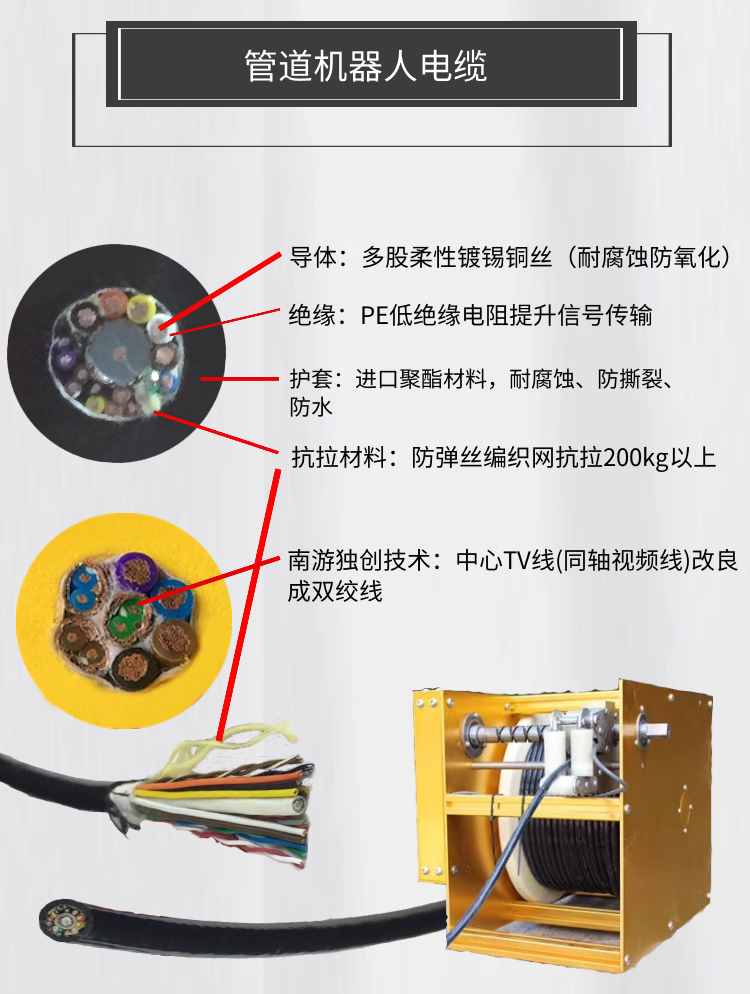

4、管道机器人电缆中的芯线,束绞，屏蔽层等因为使用环境要求，必须要能够承受弯曲时产生的挤压力或者是由扭转运动

产生的径向压力的变化。这就需要使用不同“软”结构元件，如：粘胶纤维，PTFE元件或其它装填元件等，都应用在管道机

器人电缆中，这样能够更好的吸收扭转力。

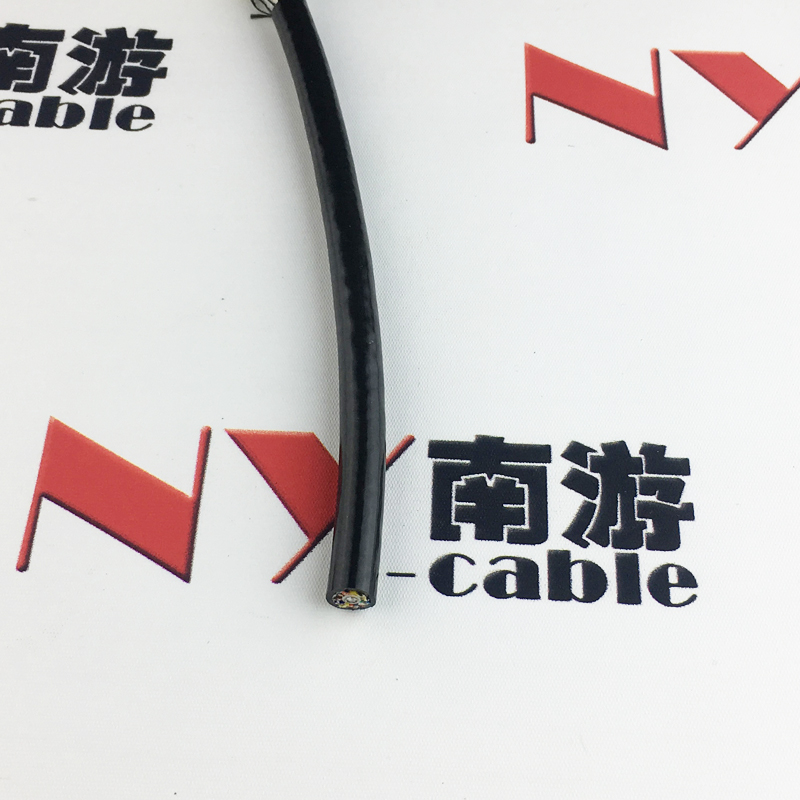

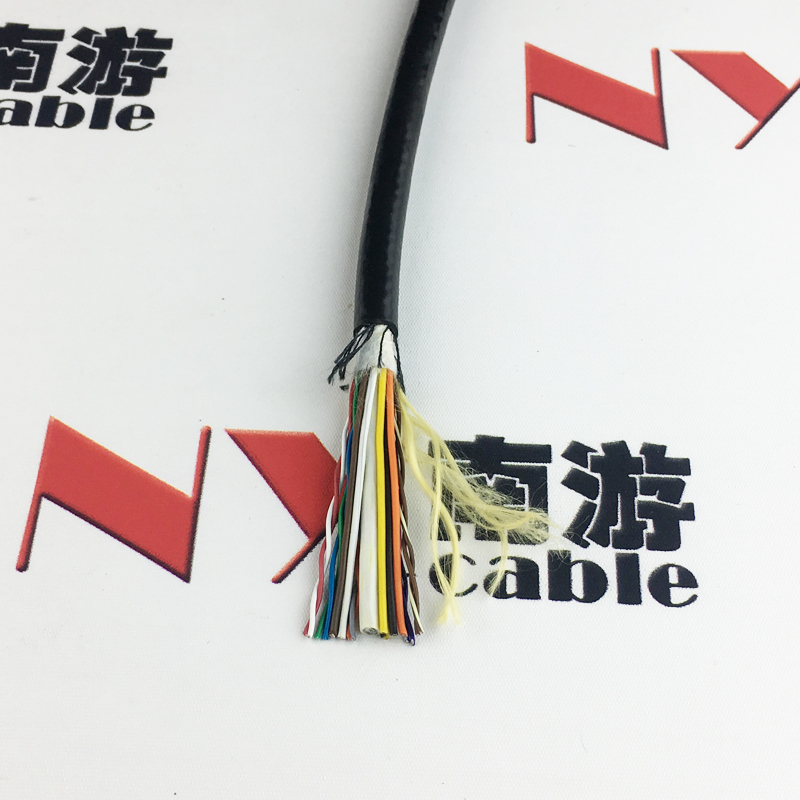

改良视频信号管道机器人电缆-防断芯-抗拉-耐磨规格及图片

---

型号	管道器人电缆规格				单根导体直径φ	外径/mm
	控制信号线	视频信号线	电源线	地线
PI60	6×2×0.14	75-3	4×0.35	0.4	0.1	9.3
PI60	9×2×0.14	75-3	4×0.35	0.4	0.1	9.3
PI60	12×0.14	75-3	4×0.35	0.4	0.1	9.3
PI60	18×0.14	75-3	4×0.35	0.4	0.1	9.3
PI60	6×2×0.14	1×2×0.4	4×0.35	0.5	0.1	10
PI60	9×2×0.14	1×2×0.4	4×0.35	0.5	0.1	10
PI60	12×0.14	1×2×0.4	4×0.35	0.5	0.1	10
PI60	18×0.14	1×2×0.4	4×0.35	0.5	0.1	10
