YFFB扁电缆提升抗拉性能加入双钢丝结构的重要性

关键词：行吊天车扁电缆,双钢丝扁电缆,行车扁电缆,台车

日期：2019-09-25作者：南游电缆
我要分享

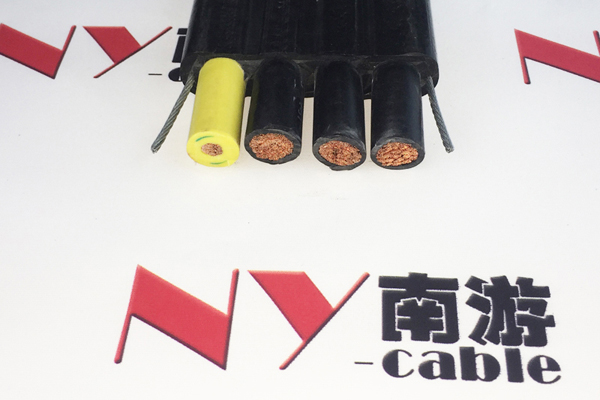

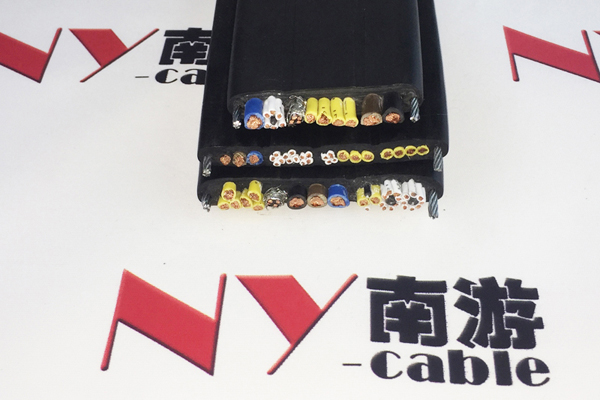

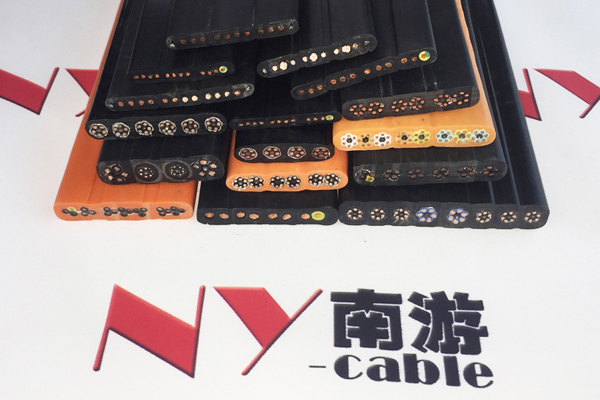

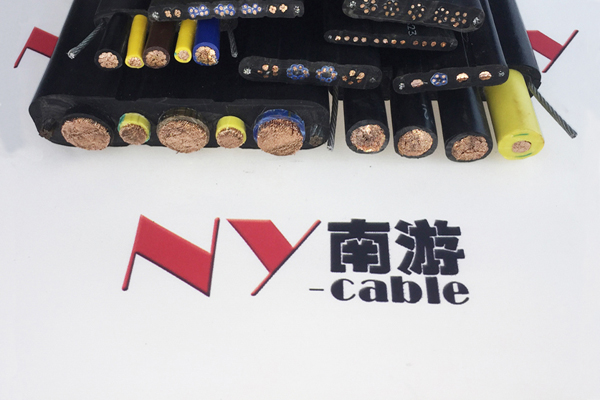

YFFBG扁电缆应用广泛例如煤场矿场列车翻车机便电缆、斗轮机卷筒扁电缆、行车随行扁电缆、在某些特定环境下需要电缆

有一定的抗拉能力，其抗拉元件采用双钢丝结构设计,电缆两侧置入高强度镀锌抗拉钢丝绳,电缆具有优异的柔软抗拉性能。

南游YFFBG带双钢丝扁电缆,根据不同的工艺设计结构以及应用环境,其带钢丝情况也具有差异性,因此,南游电缆特别建议：




当扁电缆是梅花型排列时：

1.自由使用长度大于35M；
2.运行速度大于1.6M/s；
应考虑在电缆中增加承力元件,承力元件一般为镀锌钢丝绳或纤维绳如芳纶纱等

行车扁电缆是一字型排列时

1.自由悬挂长度大于80M;
2.运行速度为4.0m/s-10.0m/s;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。


产品设计特性
1.带双钢丝扁电缆,以镀锌抗拉钢丝作为承力抗拉元件,电缆抗拉性能优异；
2.扁平柔性结构设计,电缆适用于设备间的移动安装使用,广泛适用于行车,起重机等多种移动设备；
3.扁平结构设计,有效的控制电缆的成品外径尺寸,为电缆的敷设安装提供便利；
4.产品设计符合CE RoHS,产品质量可靠；


产品设计参数
额定电压：0.6/1KV及以下电压范围可定制；
温度范围：-20~ 80℃；
弯曲半径：8*D（移动安装）；
接地保护标识：G=含有黄/绿双色接地保护标识；X=不含黄/绿双色接地保护标识；
符合认证：CE RoHS；
阻燃性：符合IEC60332-1

规格

型号

标称外径/下限mm

外径上限mm

SERVO430

4x1.0+(2x0.5)

11.6

12.1

SERVO430

4x1.5+(2x0.5)

12.5

13.0

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
