高柔性伺服电缆可放置于拖链等移动设备中使用电缆

关键词:伺服电缆,伺服电机电缆,伺服编码器电缆,编

日期:2019-10-18作者:南游电缆
我要分享

伺服电缆是连接伺服控制下的电缆-一般分为伺服马达电缆(伺服电机电缆-电源供给动

力线缆)-伺服编码器电缆(伺服编码器脉冲信号反馈给伺服控制器)-现代机设备打破

传统有一系列新设备需要一部分线缆行走在类似拖链反复移动设备当中-拖链伺服电缆

生产厂家优选上海南游电线电缆有限公司,公司主营:高柔性拖链电缆,铁矿用电动铲运机

电缆,零浮力漂浮电缆,卷盘卷筒电缆,伺服电缆,编码器电缆,聚氨酯电缆,垃圾吊抓斗电缆,

行车起重扁平电缆,耐油电缆,柔性控制电缆……专业为工矿企业、工业设备与装置、工业

自动化的应用整合出完整的解决方案。

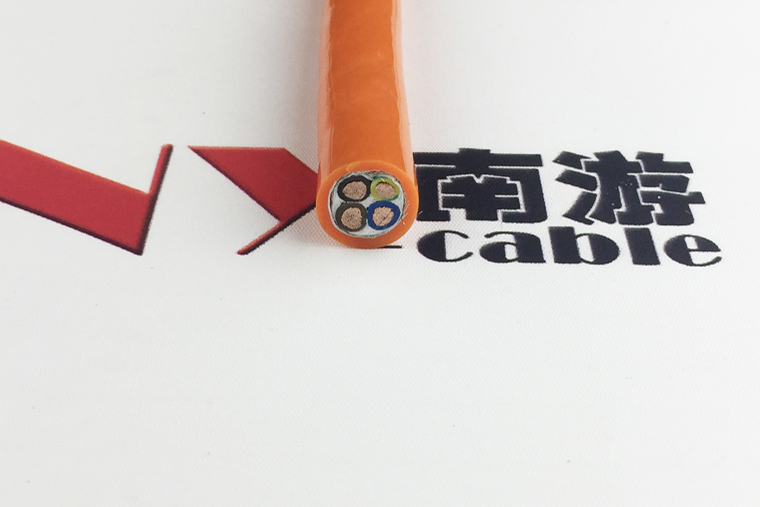

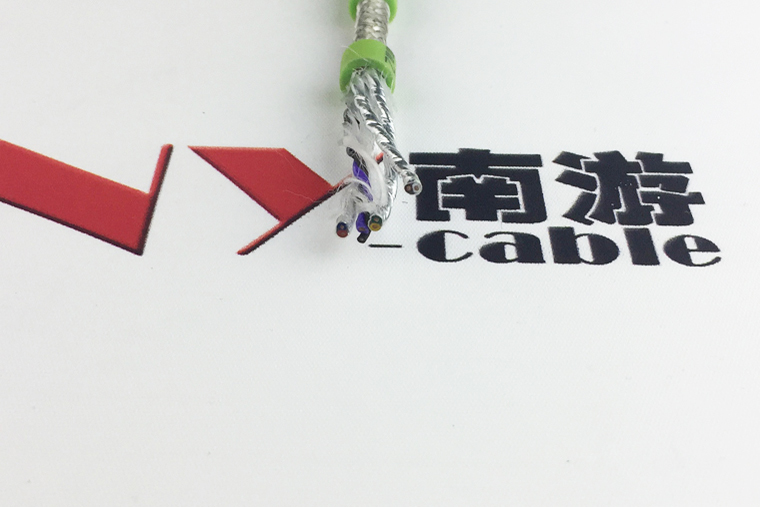

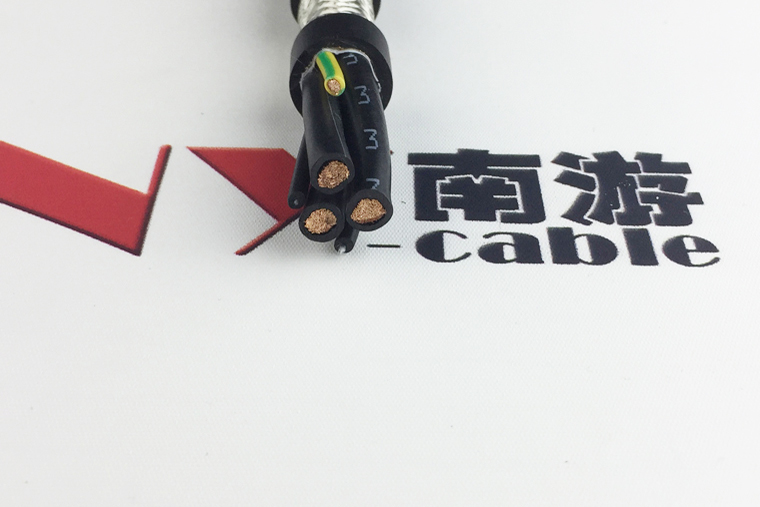

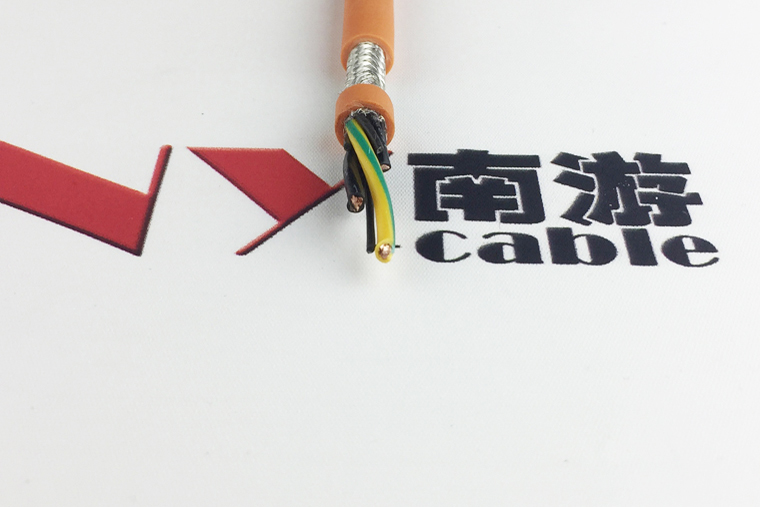

伺服电缆可放置于拖链等移动设备中使用电缆-电缆结构



多股细绞成束超细裸铜丝导体
弹性体PVC或TPE芯线绝缘
黑色芯线白色数字编码,带黄/绿接地保护线
控制线对为彩色芯线,并由铝箔和铜丝编织屏蔽
线对和芯线整体绞合小节距成缆
聚氨酯混合料外护套,抗水解,抗老化(护套颜色可选订)


伺服电缆技术参数以及符合性


移动安装最小弯曲半径7.5x电缆外径;移动安装使用温度-10℃至+70℃(可按实际应

用生产)

导体结构参照VDE 0295/IEC 60228第6类导体,采用多股细绞成束超细裸铜丝
芯线标识黑色线芯白色数字编码(VDE 0293),控制线对为彩色芯线
芯线接地标识:G=有黄/绿双色接地标识

工作电压Uo/U:动力芯线600/1000V,控制芯线250V AC;测试电压:动力线芯4000V,

控制芯线1000V

绝缘电阻>20GΩxcm
符合认证 CE RoHS
拖链伺服电缆生产厂家订购说明:
G=有黄/绿双色接地线标识,X=无黄/绿双色接地线标识;
标准长度:可定制
包装形式:≤30kg时卷装,大于30kg时盘装

订货时请注明包装规格(如1×500m盘装或5×100m卷装)




规格

型号

标称外径/下限mm

外径上限mm

SERVO430

4x1.0+(2x0.5)

11.6

12.1

SERVO430

4x1.5+(2x0.5)

12.5

13.0

SERVO430

4x1.5+(2x1.0)

13.7

14.2

SERVO430

4x2.5+(2x1.0)

14.9

15.4

SERVO430

4x4.0+(2x1.0)

16.7

17.7

SERVO430

4x6.0+(2x1.0))

18.2

19.2

SERVO430

4x10.0+(2x1.0)

23.4

24.4

SERVO430

4x16.0+(2x1.0)

25.8

27.3

SERVO430

4x25.0+(2x1.0)

30.4

31.9

SERVO430

4x1.5+(2x0.75)

13.5

14.0

SERVO430

4x2.5+(2x0.75)

14.6

15.1

SERVO430

4x4.0+(2x0.75)

16.5

17.5

SERVO430

4x6.0+(2x0.75)

17.8

18.8

SERVO430

4x10.0+(2x0.75)

23

24.0

SERVO430

4x16.0+(2x0.75)

25.6

27.1

SERVO430

4x25.0+(2x0.75)

30.2

31.7

SERVO430

4x1.5+(2x1.5)

13.8

14.3

SERVO430

4x2.5+(2x1.5)

15.1

16.1

SERVO430

4x4.0+(2x1.5)

17.3

18.3

SERVO430

4x6.0+(2x1.5)

18.6

19.6

SERVO430

4x10.0+(2x1.5)

23.6

24.6

SERVO430

4x16.0+(2x1.5)

26.5

28.0

SERVO430

4x25.0+(2x1.5)

31.2

32.7
