柔性伺服编码器电缆作为伺服系统下伺服电机与伺服控制器连接的脉冲反馈电缆，

直接控制着伺服电机的正反以及转速刹车等。而且对于伺服编码器电缆的屏蔽也

有一定的要求，电缆采用柔性双绞屏蔽结构设计,芯线采用双绞成对结构设计,

铝箔/高密度镀锡铜丝编织网作为电缆的屏蔽材质,电缆高柔软,耐弯曲,信号传输

稳定,抗干扰性能优异,作为伺服编码系统下的数据信号传输和反馈电缆广泛使用,

特别适用于伺服编码系统下的拖链或其他类似便携式部件。

伺服编码器电缆-双绞屏蔽编码器电缆

伺服编码器电缆-双绞屏蔽编码器电缆产品特性

1.电缆高柔软,耐弯曲,耐磨,耐油,防浅水,耐候,抗撕裂性能优异；
2.差分信号传输性能优异,抗电磁干扰性能优异,信号传输性能稳定；

3.对于多油污或高腐蚀等恶劣的工业环境,电缆采用聚氨酯材质作为外护套,

电缆耐油,防水,耐腐蚀性能优异；

伺服编码器电缆-双绞屏蔽编码器电缆产品设计结构

导体：超细无氧裸铜丝精绞集束；
绝缘：汽车料/TPE等材质绝缘；
芯线结构：防扭结构设计/双绞成对结构设计；
屏蔽：铝箔/镀锡铜网编织屏蔽；
护套：特殊改性弹性体丁晴/聚氨酯材质等；

伺服编码器电缆-双绞屏蔽编码器电缆主要电气参数

额定电压：300/300V~300/500V
温度范围：-40~ 90℃温度范围可订制
弯曲半径：7.5*D（电缆外径）
符合认证：

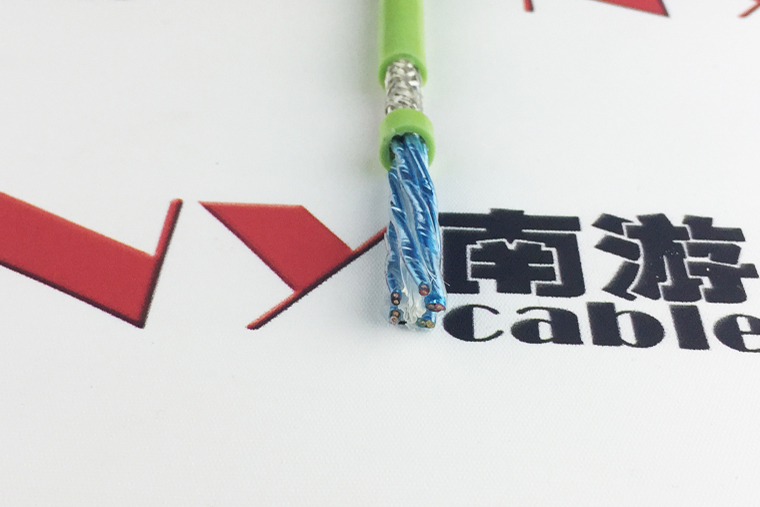

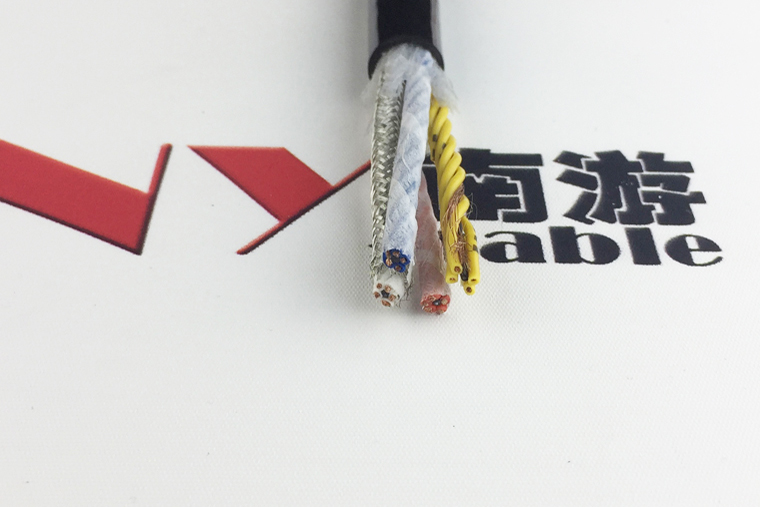

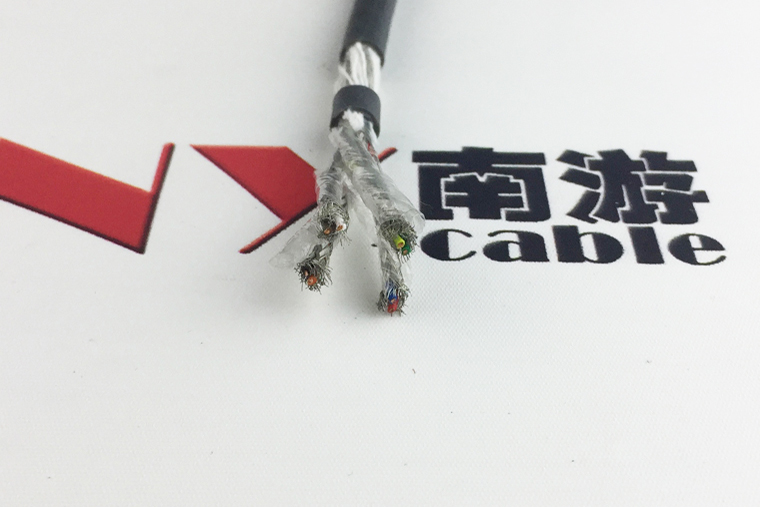

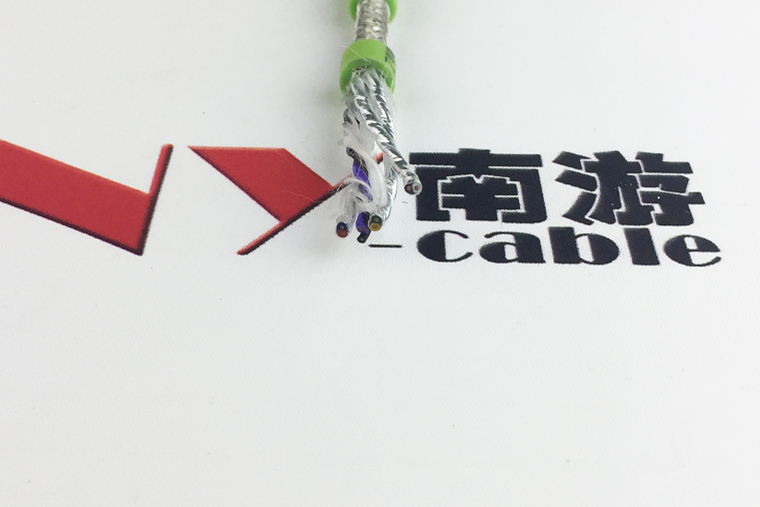

伺服编码器电缆-双绞屏蔽编码器电缆实拍图

专业的伺服编码器系统电缆生产厂家,不仅供应编码器信号电缆,也生产供应与之配

套使用的橙色伺服动力电缆,优异的柔软性能,电缆特别适用于伺服系统下的拖链或

其他便携式部件。

伺服编码器电缆-双绞屏蔽编码器电缆绿色编码器信号电缆常用规格：

3*2*0.2mm2/3*2*0.3mm2/4*2*0.2mm2/4*2*0.3mm2；
橙色伺服动力电缆常用规格：
4*1.0mm2/4*1.5mm2/4*2.5mm2/4*4mm2/4*10mm2/4*16mm2；
控制线动力线组合伺服系统电缆常用规格：

4G1.5 2*1.0/4G2.5 2*1.0/4G4 2*1.0/4G6 2*1.0/4G10 2*1.0/4G25 2*1.5/4G35 2*1.5；
