行车用扁平电缆-YFFB扁电缆结构参数
● 导体：多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6类标准
● 绝缘：特殊混合弹性体丁腈材料绝缘
● 芯线结构：彩色芯线或者黑色线体白色数字编号，3芯以上带有黄/绿双色接地线；线芯一字平行或梅花型绞合排列，芯线标识符合VDE 0293规定。
● 护套颜色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）
● 加强件：镀锌软钢丝绳（自由悬挂＞80m时）或芳纶纱纤维（可选）
● 护套材料：特殊改性弹性体丁腈材料护套，阻燃
● 额定电压：Uo/U 450/750V
● 测试电压：4000V
● 最小弯曲半径
固定敷设：8×D（电缆外径）；
移动安装：10×D（电缆外径）
● 使用温度
固定敷设：-30℃至+80℃；
移动安装：-20℃至+80℃（南游扁电缆厂家可根据实际使用环境订制电缆使用温度）
● 抗辐射强度：8×107cJ/kg
● 阻燃性：符合IEC60332-1或-2
● 耐油性与耐化学性可分别参见对应附表
● 订货说明
标准长度：（100；200；300；500；1000）m
包装形式：≤30kg时卷装，大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）
行车用扁平电缆-YFFB扁电缆的产品特性：
YFFB/YVFB行车专用扁平电缆具有高柔性、抗拉、耐磨、抗老化、耐弯折、抗紫外线、耐候性、耐热辐射、耐寒、耐酸碱等特点，
（1）产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
（2）导电线芯采用软结构，确保电缆柔软性能好。
（3）绝缘和保护层优质材料的选择，提高电缆柔软特性和防腐、耐寒特性。
（4）绝缘线芯分色，为敷设安装提供方便。
（5）可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件
行车用扁平电缆-YFFB扁电缆的适用范围：
扁电缆，是由许多根导线结合在一起，而形成的扁形导线，扁电缆主要用于动力传输线或移动电器用连接电缆，在大型设备以及在小型设备中都易于使用，工作电压450/750V及以下，环境温度-40~105℃，如起重、运输、台车、机械拖链、塔吊、电梯、电气、矿山、通讯设备等行业各种移动动力装置的电源连接及控制信号照明等。

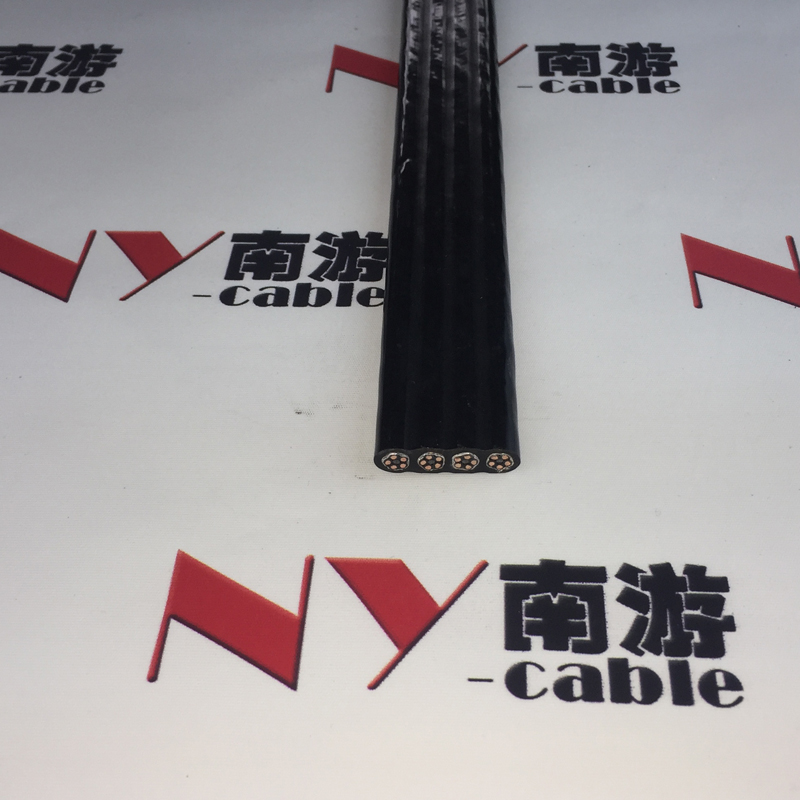

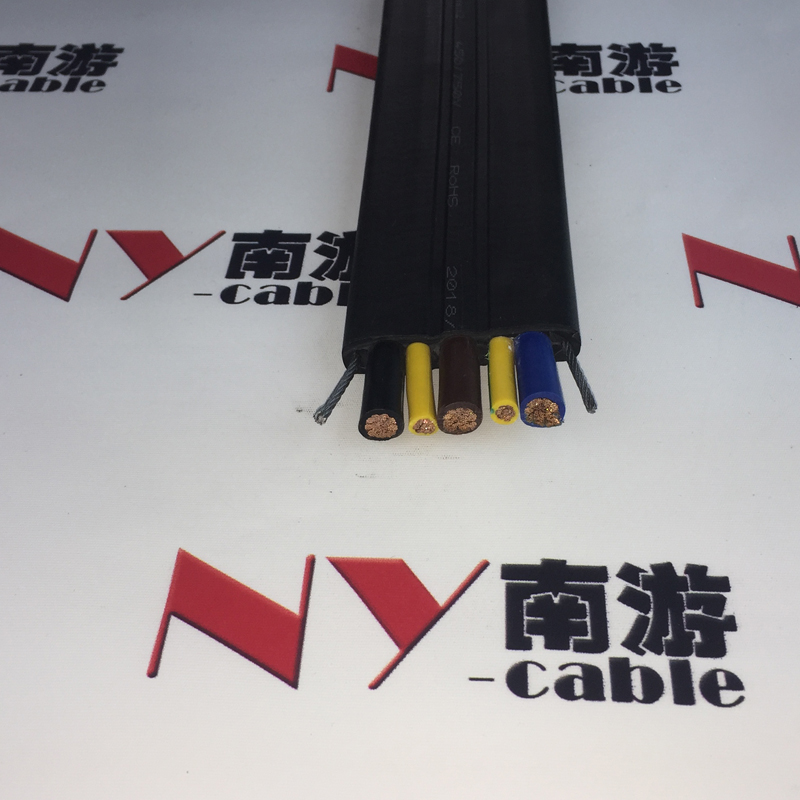

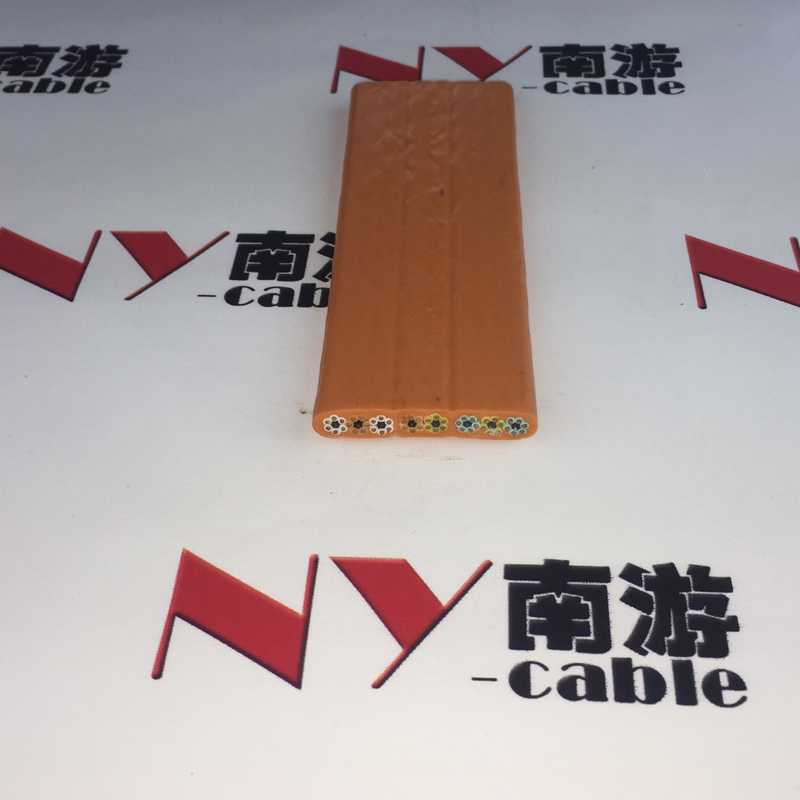

行车用扁平电缆-YFFB扁电缆规格及图片
|
芯数 |
截面 |
近似宽度mm |
近似厚度mm |
近似密度(kg/km) |
产品大致形状 |
|
16 |
0.75 |
43.9±2.0 |
4.2±0.5 |
370 |
一字排列 |
|
17 |
0.75 |
46.3±2.0 |
4.2±0.5 |
391 |
一字排列 |
|
18 |
0.75 |
49.6±2.0 |
4.2±0.5 |
417 |
一字排列 |
|
19 |
0.75 |
52.0±2.0 |
4.2±0.5 |
437 |
一字排列 |
|
20 |
0.75 |
54.3±2.0 |
4.2±0.5 |
458 |
一字排列 |
|
21 |
0.75 |
56.7±2.0 |
4.2±0.5 |
478 |
一字排列 |
|
22 |
0.75 |
59.0±2.0 |
4.2±0.5 |
499 |
一字排列 |
|
23 |
0.75 |
61.4±2.5 |
4.2±0.5 |
519 |
一字排列 |
|
24 |
0.75 |
64.7±2.5 |
4.2±0.5 |
546 |
一字排列 |
|
24 |
0.75 |
31.3±2.0 |
8.4±0.5 |
480 |
梅花排列 |
|
30 |
0.75 |
39.9±2.0 |
7.8±0.5 |
595 |
梅花排列 |
|
36 |
0.75 |
43.5±2.0 |
8.4±0.5 |
706 |
梅花排列 |
|
40 |
0.75 |
50.7±2.0 |
7.8±0.5 |
763 |
梅花排列 |
|
42 |
0.75 |
49.5±2.0 |
8.4±0.5 |
807 |
梅花排列 |
|
48 |
0.75 |
55.5±2.0 |
8.4±0.5 |
909 |
梅花排列 |
|
54 |
0.75 |
61.5±2.5 |
8.4±0.5 |
1010 |
梅花排列 |
|
60 |
0.75 |
67.5±2.5 |
8.4±0.5 |
1112 |
梅花排列 |
|
66 |
0.75 |
73.5±2.5 |
8.4±0.5 |
1213 |
梅花排列 |
