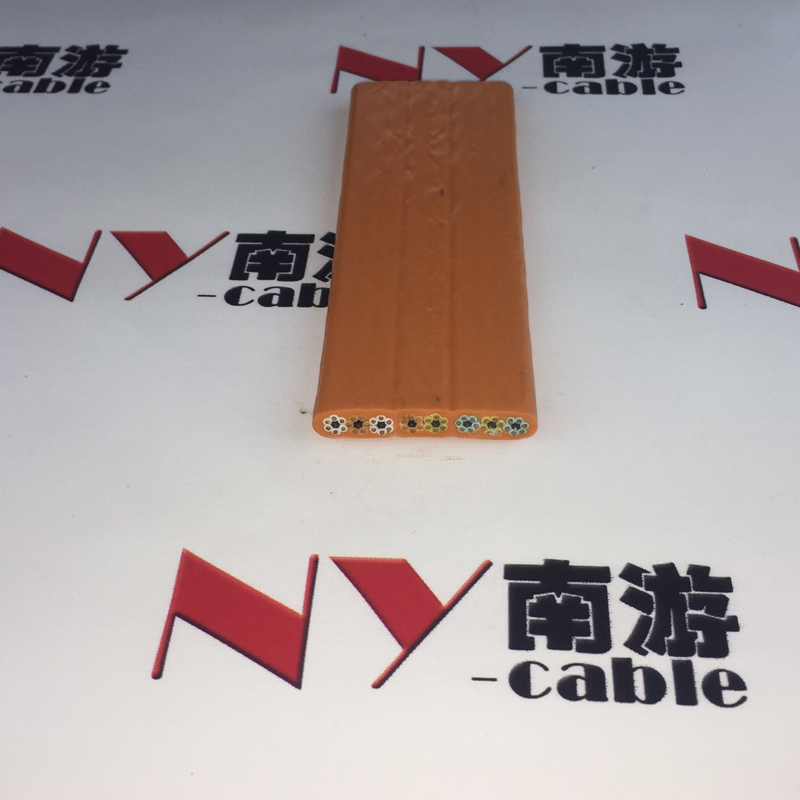

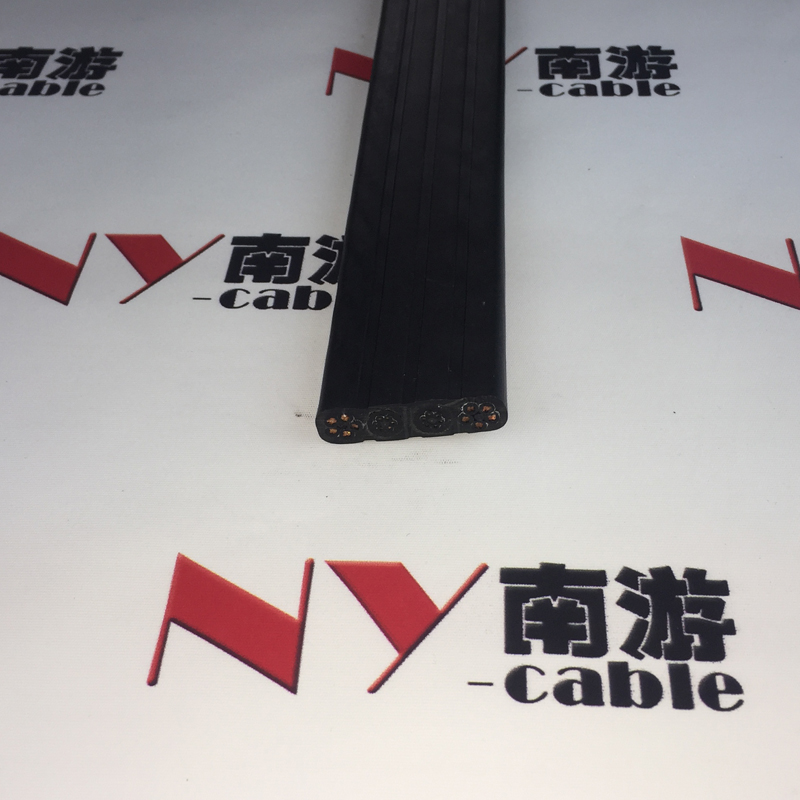

抗拉扁平行车专用扁电缆使用说明

类别:扁平电缆日期:2019-01-08
我要分享
 上海南游——主营各类特种电缆,是控制扁电缆电线电缆专业生产销售电气设备用电缆和常规电线电缆。产品质量保证,产品合格获得CE、RoHS合格认证。价格优惠、质量可靠,

抗拉扁平行车专用扁电缆使用说明产品说明:

一、控制扁电缆产品特点:
1. 该产品具有优良的耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长等的使用要求。
2. 电缆导体长期允许工作温度腈复合物为70℃,硅橡胶为180℃为65℃,电缆最小弯曲半径为电缆短边直径的10倍。
3、 控制扁电缆电缆主要用途及适用范围:该产品主要用于运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
4 、控制扁电缆产品品种、规格及型号的组成意义说明:  YFFB系列(具体规格见电缆表面的标志)。   例如:额定电压0.6/1 KV 铜芯丁腈聚氯乙烯复合物绝缘和护套普通型扁 电缆,5芯,导体截面4 mm2,表示为:YFFB    0.6/1 KV    5×4 mm2  其中,Y表示移动用  F表示丁腈氯乙烯聚合物绝缘或护套  B表示扁平型。



抗拉扁平行车专用扁电缆使用说明产品用途:

适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装。
产品科应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用。
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作。

抗拉扁平行车专用扁电缆使用说明基本说明:

导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)
控制扁电缆合格认证:
CE、RoHS

抗拉扁平行车专用扁电缆使用说明技术参数:

额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海南游扁电缆参数附表

抗拉扁平行车专用扁电缆使用说明订购说明:

芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:  ≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

抗拉扁平行车专用扁电缆使用说明

0.2*22C 25 0.1 161.3 9.8
0.2*23C 25 0.1 170.1 10.3
0.2*24C 25 0.1 174.8 10.3
0.2*25C 25 0.1 181.7 10.5
0.2*26C 25 0.1 186.4 10.5
0.2*27C 25 0.1 191.2 10.5
0.2*28C 25 0.1 199.6 10.9
0.2*29C 25 0.1 204.3 10.9
0.2*30C 25 0.1 209.0 10.9
