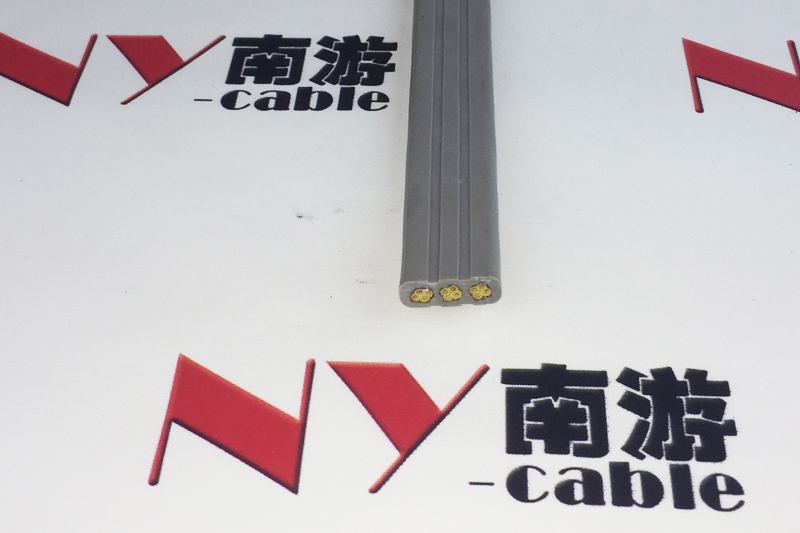

梅花排列多芯YFFB扁平控制电缆

类别:扁平电缆日期:2019-04-11
我要分享
多芯梅花排列YFFB扁平控制电缆多股精绞无氧裸铜丝,符合VDE0295 CLASS 5或6类标准,特殊混合弹性体丁腈柔软绝缘,梅花排列镀锌软钢丝绳加强件(自由悬挂超过80米时)或纤维芳纶纱(可选)

● 扁电缆产品优势
相对圆形电缆而言,扁电缆更有节省空间和成本等优点,且在芯线根数相同的情况下,其弯曲半径比圆形电缆更小.
低温保持柔性;低粘性外表,不粘安装
抗拉,抗撕裂性能稳定;良好的耐油性,耐磨性,耐寒性和耐候性能
可设计定制生产耐酸碱盐雾腐蚀系列扁电缆。
通过认证:

● 扁电缆产品应用
特别适用安装于室内环境,可用于输送设备,起重机械和运输装置,或移动机械部件等的连接安装.
应用于有轨行车,台车,传输机械,起重天车和各种探伤设备,也可做自承式井道或倾斜式货架的安装,动力传输线以及控制,照明,通讯线路的使用.
扁电缆具有抗气候变化的特性,可在恶劣的环境条件下保证设备的正常工作.
● 扁电缆基本说明
导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈柔软绝缘
结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂超过80米时)或纤维芳纶纱(可选)
护套:特殊混合弹性体丁腈护套,黑色(RAL9005)或灰色(RAL7001)
● 扁电缆技术参数
额定电压:U0/U 450/750V~0.6/1KV
测试电压:3000V
弯曲半径:固定敷设 8XD(电缆最小边); 移动安装 10XD(电缆最小边)
使用温度:固定敷设 -35℃~+80℃; 移动安装 -20℃~+80℃
阻燃性:符合IEC60332-1
耐油性耐化学性:参见上海嘉柔扁电缆参数附表
● 扁电缆订购说明
芯线接地标识:G=含黄/绿双色接地保护芯线, X=无黄/绿双色接地保护芯线
标准长度:(100,200,300,500,1000)
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格(如1×500m盘装或5×100m卷装)

F300G 2 0.75 13.5±1.0 4.6±0.5 114 一字排列(带钢丝)
F300G 3 0.75 15.9±1.0 4.6±0.5 134 一字排列(带钢丝)
F300G 4 0.75 19.2±1.0 4.6±0.5 160 一字排列(带钢丝)
F300G 5 0.75 22.6±1.5 4.6±0.5 186 一字排列(带钢丝)
F300G 6 0.75 23.9±1.5 4.6±0.5 200 一字排列(带钢丝)
F300G 7 0.75 27.3±1.5 4.6±0.5 226 一字排列(带钢丝)
F300G 8 0.75 29.6±1.5 4.6±0.5 246 一字排列(带钢丝)
F300G 9 0.75 32.0±2.0 4.6±0.5 266 一字排列(带钢丝)
F300G 10 0.75 34.3±2.0 4.6±0.5 286 一字排列(带钢丝)
F300G 11 0.75 36.7±2.0 4.6±0.5 306 一字排列(带钢丝)
F300G 12 0.75 39.0±2.0 4.2±0.5 304 一字排列(带钢丝)
F300G 13 0.75 42.0±2.0 4.2±0.5 329 一字排列(带钢丝)
F300G 14 0.75 45.4±2.0 4.2±0.5 354 一字排列(带钢丝)
F300G 15 0.75 47.7±2.0 4.2±0.5 372 一字排列(带钢丝)
F300G 16 0.75 50.1±2.0 4.2±0.5 391 一字排列(带钢丝)
