YFFB-YVFB柔性扁平电缆作为行车扁电缆使用

类别:扁平电缆日期:2019-05-08
我要分享

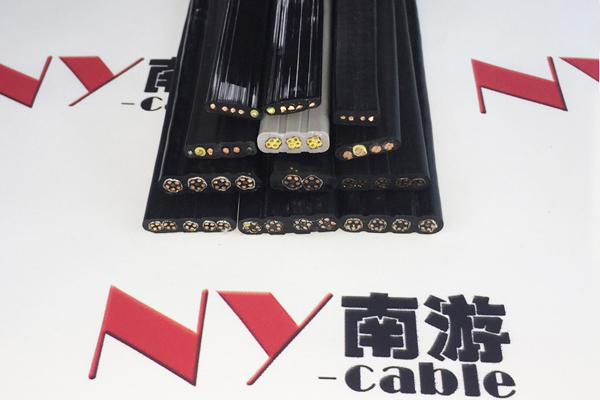

YFFB/YVFB柔性扁平电缆-柔性扁平电缆具有抗气候变化的特性,适用于行车起重机建筑工地以及船厂、行吊起重机设备,可在恶劣环境下保证设备的正常工作。

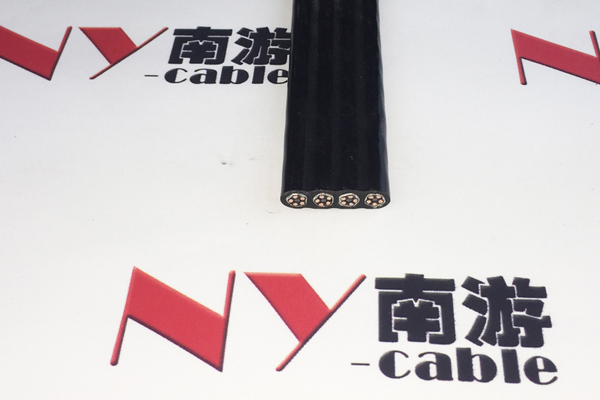

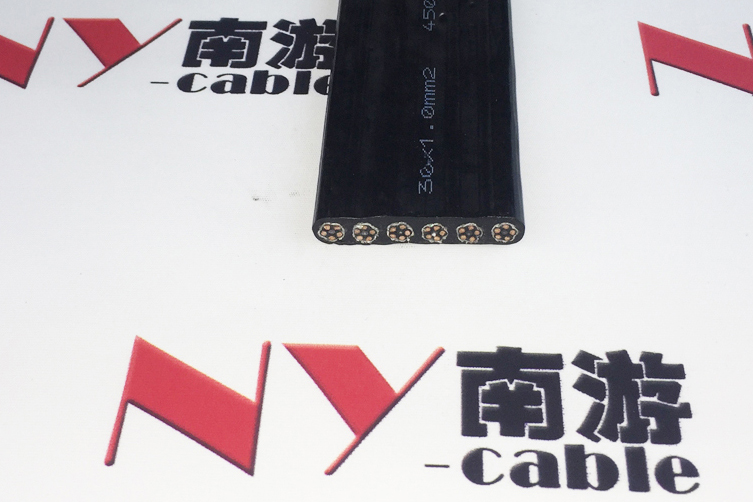

行车扁电缆柔性行车扁电缆

应用

典型应用

作为连接各类频繁移动式电气设备的铜芯软电缆,电缆内可置高强度钢丝,加强其所承受之张力延长电缆使用寿命,可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备,该类扁电缆也可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用,又可以在起重机、码头等露天环境下使用。
产品特性
强度抗拉、抗撕裂性能稳定;良好的耐油性、耐磨性、耐寒性以及耐候性;扁电缆线芯一字排列/梅花型排列最大程度控制了扁电缆的宽度和厚度,电缆可多根捆绑使用为敷设安装提供方便; 柔性耐弯折可随设备连续运作不断芯、不裂皮,可在-20℃低温下仍然保持柔软;
南游扁电缆可设计定制耐酸碱盐雾腐蚀系列。
符合认证:

应用

电缆结构

导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘:特殊混合弹性体丁腈PVC材料绝缘
芯线颜色:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
芯线结构:一字排列或梅花排列
加强件:镀锌软钢丝绳(自由悬挂>80m时)或芳纶纱纤维(可选)
护套材料:特殊改性弹性体丁腈材料
护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)

应用

技术参数

额定电压:Uo/U 450/750V
测试电压:2500V
最小弯曲半径
固定敷设:6×D(电缆外径);移动安装:7.5×D(电缆外径)
使用温度
固定敷设:-30℃至+80℃;移动安装:-20℃至+80℃(可订制-55℃至+105℃)
抗辐射强度:8×107cJ/kg
阻燃性:符合IEC60332-1或-2

耐油性与耐化学性可分别参见对应附表。

F300G

2

50

46.8±2.0

17.4±1.0

1954.3

一字排列(带钢丝)

F300G

3

50

63.0±2.5

17.4±1.0

2703.5

一字排列(带钢丝)

F300G

4

50

79.2±2.5

17.4±1.0

3452.8

一字排列(带钢丝)

F300

2

70

38.8±2.0

19.4±1.0

2050.6

一字排列

F300

3

70

56.8±2.0

19.4±1.0

3032.5

一字排列

F300

4

70

74.8±2.5

19.4±1.0

4014.3

一字排列

F300

5

70

90.8±2.5

19.4±1.0

4941.4

一字排列

F300G

2

70

50.4±2.0

19.4±1.0

2460.2

一字排列(带钢丝)

F300G

3

70

68.4±2.5

19.4±1.0

3442.1

一字排列(带钢丝)

F300G

4

70

86.4±2.5

19.4±1.0

4424

一字排列(带钢丝)

F300

2

95

43.0±2.0

21.6±1.0

2643.4

一字排列

F300

3

95

63.0±2.5

21.6±1.0

3914.2

一字排列

F300

4

95

83.0±2.5

21.6±1.0

5185.1

一字排列

F300G

2

95

54.6±2.0

21.6±1.0

3089.1

一字排列(带钢丝)

F300G

3

95

74.6±2.5

21.6±1.0

4360

一字排列(带钢丝)
