加强型扁电缆，即带钢丝绳扁电缆，或称双钢丝扁电缆。其形状为扁平带状，含有多芯导体芯线和抗拉钢丝绳，又称之为带钢丝扁平电缆，双钢丝扁平电缆，加强型扁平电缆。
加强型扁电缆型号规格
|
型号 |
芯数 |
截面mm² |
宽度mm |
厚度mm |
近似重量kg/km |
排列方式 |
|
F300G |
2 |
16 |
28.1±1.5 |
10.7±1.0 |
722.6 |
一字排列(带钢丝) |
|
F300G |
3 |
16 |
36.0±2.0 |
10.7±1.0 |
958.3 |
一字排列(带钢丝) |
|
F300G |
4 |
16 |
47.5±2.0 |
10.7±1.0 |
1248.5 |
一字排列(带钢丝) |
|
F300G |
5 |
16 |
55.4±2.0 |
10.7±1.0 |
1484.2 |
一字排列(带钢丝) |
|
F300G |
6 |
16 |
63.3±2.5 |
10.7±1.0 |
1720 |
一字排列(带钢丝) |
|
F300G |
7 |
16 |
71.2±2.5 |
10.7±1.0 |
1955.7 |
一字排列(带钢丝) |
|
F300G |
8 |
16 |
80.9±2.5 |
10.7±1.0 |
2218.7 |
一字排列(带钢丝) |
|
F300G |
9 |
16 |
88.8±2.5 |
10.7±1.0 |
2454.4 |
一字排列(带钢丝) |
加强型扁电缆3芯16平方毫米+1*10平方毫米（3*16+1*10）电缆结构：
导体：16平方：326根0.25mm直径铜丝绞合导体；10平方：204根0.25mm直径铜丝绞合导体
绝缘：弹性体丁腈绝缘料
绝缘颜色：16平方,黑（数字编码1-3号）;10平方,黄绿色
颜色：黑色（其他色彩可选）
电缆外径：51*10.7mm
|
20°C时导体最大电阻：W/km |
3.3 |
|
绝缘火花检验电压：KV |
6 |
|
20°C时最小绝缘电阻：MW.km |
0.010 |
|
成品耐压试验电压：5min |
2500V |

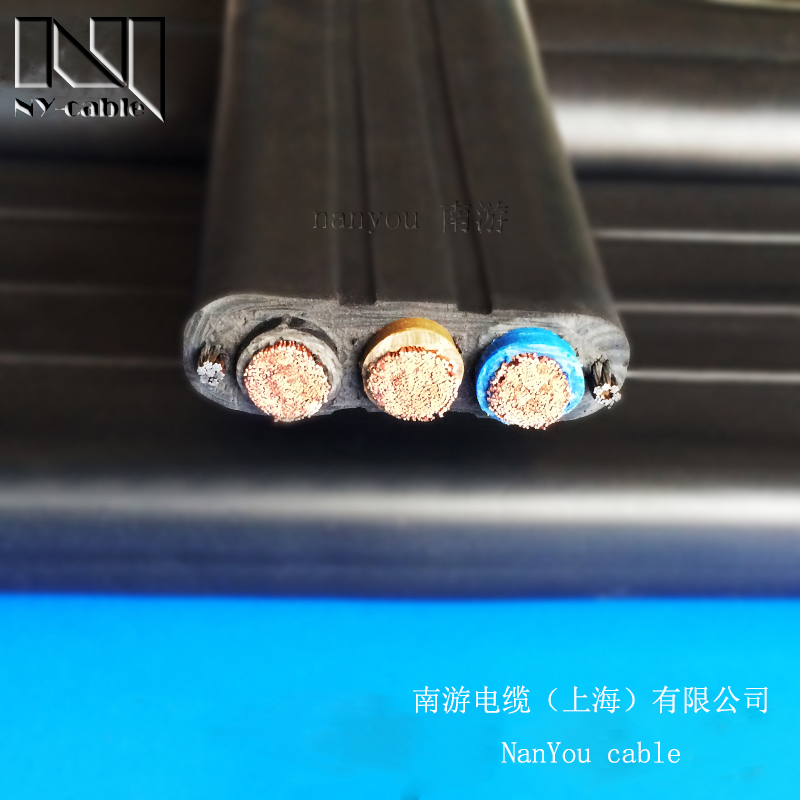

3*16+1*10加强型扁电缆结构标意图:
