扁电缆-扁平带状耐磨耐弯曲抗拉特种电线

类别:扁平电缆日期:2019-02-26
我要分享
南游扁平电缆示例图:
1,芯线一字排列扁电缆:
一字排列扁电缆
2,芯线一字排列带钢丝扁电缆:
一字排列带钢丝扁电缆
3,芯线梅花排列扁电缆:
梅花排列扁电缆

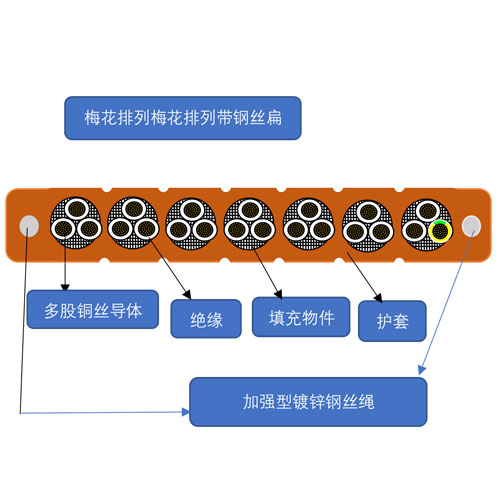

4,芯线梅花排列带钢丝扁电缆:

梅花排列带钢丝扁电缆

F300扁电缆产品应用

该系列电缆适用于行车起重机、工业机械设备、集装箱吊机、等拖令及卷盘系统等场合。可用于频繁弯曲移动场合,具有很高的柔软性。可用于露天潮湿环境中使用,电缆护套采用特制丁腈橡胶或低粘性进口PUR,使用寿命更长,保证电缆的稳定性。



F300扁电缆产品特性

耐腐蚀、耐油、耐低温、耐磨、耐臭氧、抗紫外线

高柔软性,适用于拖令系统



F300扁电缆产品结构

导体:多股精绞细无氧铜丝,符合DIN VDE 0295 6类和IEC60228 6类标准

绝缘:特制高强度PVC或进口TPE

芯线:芯线颜色符合VDE0293-J 黑色线芯白色数字编号

线芯结构:并排或梅花排列

护套材料:特制丁腈橡胶或进口PUR

护套颜色:黑色(RAL9005)

额定电压:300/500V或600/1000V 符合DIN VDE 0250

测试电压: 2000V或4000V 符合DIN EN 50396

最小弯曲半径:移动安装:大约8 x D(电缆外径);固定安装:大约4 x D(电缆外径)

温度范围:移动安装:-30°至+80°;固定安装:-40°至+80°

阻燃特性:符合DIN VDE 0482第265-2-1部分及 IEC 60332-1

无有害物质,符合RoHS标准
认证:

F300扁电缆实拍图:
扁电缆实拍图1扁电缆实拍图2
扁电缆实拍图3扁电缆实拍图4
