伺服电缆-分组双绞铝箔镀锡屏蔽+无纺布绕包+PUR外护套结构
关键词:伺服,电缆,分组,双绞,铝箔,镀锡,屏蔽,无纺布,
应用
连接变频器和电机,用于机器电缆中的电源电路。在干燥潮湿或潮湿的室内,具有正常的机械应力条件适用于允许的温度范围内的室外使用。
技术数据
标准:适用于VDE 0250/0281 / 0282
标称电压: U O / U 600 / 1000V。控制核心250V
绝缘电阻:最小。20GΩxcm
温度范围: -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径:弯曲 12 x电缆ø。固定安装4 x电缆ø
测试电压: 电源铁芯: C / C 4000V和C / S:2000 V
控制铁芯: C / C:1500 V,C / S:750 V

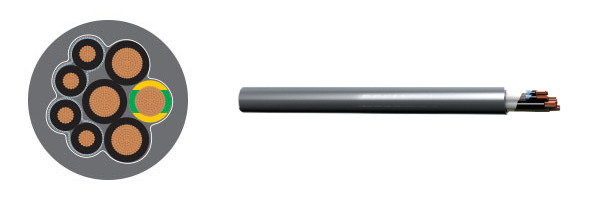

电缆结构
裸铜,细导线符合EN 60228
特种PVC或TPE(控制芯)的芯绝缘。
控制线对:一层铝箔屏蔽 + 一层镀锡铜线编织。
电源线和信号控制双绞线合在一起。
无纺布包装。
挤压PUR外护套灰色(RAL 7001)
属性
阻燃剂符合EN 60332-1-2标准。
具有特殊TPE绝缘的版本可确保低互电容,低介电损耗,低屏蔽干扰电流。
满足EMC要求。
由于最佳屏蔽,有助于变频器的无干扰操作。
高柔性,耐油污,抗紫外线
电缆设计参数
请通过添加
所需绝缘材料的后缀(代替'y')来完成这些电缆的部件号:1 - PVC 70°C,9 - TPE
型号
|
芯数×标称截面(mm²)
|
电缆直径(mm)
|
铜重(kg/km)
|
电缆重量(kg / km)
|
SERVO4006
|
4 G 0.75 + 2 X(2 X 0.34)
|
z3.9
|
67.4
|
168
|
SERVO4006
|
4 G 1.5 + 2 X(2 X 0.75)
|
15.9
|
108.9
|
240
|
SERVO4006
|
4 G 2.5 + 2 X(2 X 0.75)
|
16.7
|
142.9
|
290
|
SERVO4006
|
4 G 4 +(2 X 0.75)+(2 X 1)
|
19.0
|
197.9
|
374
|
SERVO4006
|
4 G 6 +(2 X 0.75)+(2 X 1)
|
19.6
|
265.3
|
459
|
SERVO4006
|
4 G 10 +(2 X 0.75)+(2 X 1)
|
21.2
|
407.6
|
663
|
注意:
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
