应用
用于动力链或移动机器零件。适用于测量，控制和调节电路。用于自动化工程装配线，生产线以及各种机器和工厂工程的电气设备的电路。
技术数据
标准：要求适用于DINVDE 0245,0281
标称电压： U O / U 300 / 500V
绝缘电阻：最小值。20GΩxcm
温度范围： -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径：移动弯曲 7.5 x电缆ø。固定安装4 x电缆ø
测试电压： 4000V

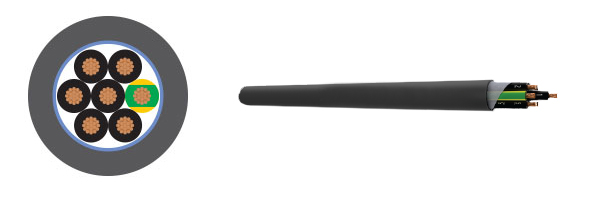

电缆结构
裸铜，细导线符合EN 60228 Cl.6。
特种PVC TI2 EN 50363-3的核心绝缘。
根据DINVDE 0293，带有连续白色编号的黑色芯。绿色/黄色接地芯（3芯及以上）。
线芯以最佳节距。
无纺布包装。
PUR外护套。
灰色（RAL 7001）。
属性
高柔性，耐油
抗紫外线ASTM G 154。
电缆设计参数
|
型号 |
芯数×标称截面（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO40011 |
2 x 0.5 |
5.3 |
9.7 |
35 |
|
SERVO40011 |
3G 0.5 |
5.7 |
13.0 |
43 |
|
SERVO40011 |
4G 0.5 |
6.3 |
17.4 |
54 |
|
SERVO40011 |
5G 0.5 |
6.8 |
21.7 |
64 |
|
SERVO40011 |
7G 0.5 |
8 |
30.4 |
89 |
|
SERVO40011 |
12G 0.5 |
9.5 |
52.1 |
135 |
|
SERVO40011 |
18G 0.5 |
11.4 |
78.1 |
198 |
|
SERVO40011 |
2 x 0.75 |
5.7 |
13.0 |
43 |
|
SERVO40011 |
3G 0.75 |
6.2 |
19.5 |
55 |
|
SERVO40011 |
4G 0.75 |
6.8 |
26.0 |
68 |
|
SERVO40011 |
5G 0.75 |
7.4 |
32.5 |
82 |
|
SERVO40011 |
7G 0.75 |
8.9 |
45.6 |
118 |
|
SERVO40011 |
12G 0.75 |
10.6 |
78.1 |
180 |
|
SERVO40011 |
18G 0.75 |
12.7 |
117.2 |
264 |
|
SERVO40011 |
25G 0.75 |
15.2 |
162.7 |
373 |
|
SERVO40011 |
2 x 1 |
6.1 |
17.4 |
51 |
|
SERVO40011 |
3G 1 |
6.6 |
26.0 |
65 |
|
SERVO40011 |
4G 1 |
7.3 |
34.7 |
83 |
|
SERVO40011 |
5G 1 |
8 |
43.4 |
101 |
|
SERVO40011 |
7G 1 |
9.6 |
60.7 |
144 |
|
SERVO40011 |
12G 1 |
11.4 |
104.1 |
220 |
|
SERVO40011 |
18G 1 |
13.9 |
156.2 |
329 |
|
SERVO40011 |
25G 1 |
16.4 |
216.9 |
457 |
|
SERVO40011 |
34G 1 |
18.9 |
295.1 |
614 |
|
SERVO40011 |
41G 1 |
20.6 |
355.8 |
735 |
|
SERVO40011 |
50G 1 |
22.3 |
433.9 |
877 |
|
SERVO40011 |
65G 1 |
25.4 |
564.1 |
1139 |
|
SERVO40011 |
2 x 1.5 |
7 |
26.0 |
70 |
|
SERVO40011 |
3G 1.5 |
7.6 |
39.1 |
90 |
|
SERVO40011 |
4G 1.5 |
8.3 |
52.1 |
114 |
|
SERVO40011 |
5G 1.5 |
9.3 |
65.1 |
143 |
|
SERVO40011 |
7G 1.5 |
10.2 |
91.1 |
182 |
|
SERVO40011 |
12G 1.5 |
13.3 |
156.2 |
312 |
|
SERVO40011 |
16 G 1.5 |
14.6 |
208.3 |
395 |
|
SERVO40011 |
18G 1.5 |
15.4 |
234.3 |
444 |
|
SERVO40011 |
25G 1.5 |
18.1 |
325.4 |
614 |
|
SERVO40011 |
34G 1.5 |
20.8 |
442.6 |
822 |
|
SERVO40011 |
42G 1.5 |
22.6 |
546.7 |
997 |
|
SERVO40011 |
50G 1.5 |
24.7 |
650.8 |
1186 |
|
SERVO40011 |
3G 2.5 |
9 |
65.1 |
136 |
|
SERVO40011 |
4G 2.5 |
10.0 |
86.8 |
174 |
|
SERVO40011 |
5G 2.5 |
11.2 |
108.5 |
218 |
|
SERVO40011 |
7G 2.5 |
12.5 |
151.9 |
287 |
|
SERVO40011 |
12G 2.5 |
16.0 |
260.3 |
482 |
|
SERVO40011 |
14G 2.5 |
17.2 |
303.7 |
559 |
|
SERVO40011 |
4G 4 |
11.7 |
138.8 |
255 |
|
SERVO40011 |
5G 4 |
13.1 |
173.6 |
320 |
|
SERVO40011 |
1 G 6 |
6.4 |
52.2 |
87 |
|
SERVO40011 |
4G 6 |
13.9 |
208.6 |
372 |
|
SERVO40011 |
1 G 10 |
7.7 |
89.6 |
139 |
|
SERVO40011 |
4G 10 |
17.6 |
358.5 |
616 |
|
SERVO40011 |
5G 10 |
19.6 |
448.2 |
767 |
|
SERVO40011 |
1 G 16 |
9.2 |
141.2 |
209 |
|
SERVO40011 |
4G 16 |
21.0 |
565.0 |
925 |
注意：
* G =带绿色/黄色接地芯
x =没有绿色/黄色接地芯
