应用
用于动力链或移动机器零件。适用于测量，控制和调节电路。用于自动化工程装配线，生产线以及各种机器和工厂工程的电气设备的电路。这些电缆的PVC内护套提高了电缆的机械强度。
技术数据
标准：要求适用于DINVDE
0245,0281
标称电压： U O / U 300 / 500V
绝缘电阻：最小值。20GΩxcm
温度范围： -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径：移动弯曲7.5 x电缆ø。固定安装4 x电缆ø
测试电压：C / C：4000V。C / S屏幕：2000V

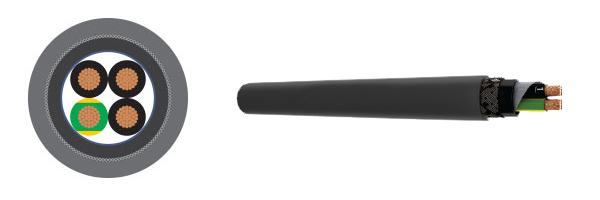

电缆结构
裸铜，细导线符合EN 60228 Cl.6。
特种PVC TI2 EN 50363-3的线芯绝缘。
根据DINVDE 0293，带有连续白色编号的黑色芯。
绿色/黄色接地芯（3芯及以上）。
线芯以最佳节距。
无纺布包装。
PVC内护套，灰色，镀锡铜编织。
PUR外护套。
灰色（RAL 7001）。
属性
高柔性，耐油污
用于潮湿或潮湿的室内。
抗紫外线ASTM G 154。
电缆设计参数
|
型号 |
芯数×标称截面（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO40012 |
2 x 0.5 |
7.2 |
24.5 |
72 |
|
SERVO40012 |
3G 0.5 |
7.5 |
30.2 |
81 |
|
SERVO40012 |
4G 0.5 |
8.1 |
36.3 |
96 |
|
SERVO40012 |
5G 0.5 |
8.6 |
42.4 |
110 |
|
SERVO40012 |
7G 0.5 |
9.1 |
54.3 |
130 |
|
SERVO40012 |
12G 0.5 |
11.5 |
84.2 |
207 |
|
SERVO40012 |
2 x 0.75 |
7.6 |
30.6 |
83 |
|
SERVO40012 |
3G 0.75 |
8.1 |
39.5 |
99 |
|
SERVO40012 |
4G 0.75 |
8.6 |
47.2 |
114 |
|
SERVO40012 |
5G 0.75 |
9.1 |
56.6 |
132 |
|
SERVO40012 |
7G 0.75 |
9.9 |
71.7 |
160 |
|
SERVO40012 |
12G 0.75 |
12.5 |
117.1 |
261 |
|
SERVO40012 |
16 G 0.75 |
13.8 |
149.1 |
325 |
|
SERVO40012 |
18G 0.75 |
14.4 |
166.1 |
358 |
|
SERVO40012 |
25G 0.75 |
16.5 |
221.4 |
475 |
|
SERVO40012 |
2 x 1 |
8.1 |
37.3 |
97 |
|
SERVO40012 |
3G 1 |
8.4 |
47.3 |
111 |
|
SERVO40012 |
4G 1 |
8.9 |
58.8 |
130 |
|
SERVO40012 |
5G 1 |
9.7 |
69.4 |
154 |
|
SERVO40012 |
7G 1 |
10.4 |
92.1 |
189 |
|
SERVO40012 |
12G 1 |
13.2 |
145.7 |
305 |
|
SERVO40012 |
18G 1 |
15.4 |
210.4 |
426 |
|
SERVO40012 |
25G 1 |
17.4 |
286.0 |
563 |
|
SERVO40012 |
2 x 1.5 |
8.9 |
48.2 |
120 |
|
SERVO40012 |
3G 1.5 |
9.3 |
64.0 |
142 |
|
SERVO40012 |
4G 1.5 |
10.0 |
82.3 |
172 |
|
SERVO40012 |
5G 1.5 |
10.5 |
96.8 |
196 |
|
SERVO40012 |
7G 1.5 |
11.5 |
128.8 |
247 |
|
SERVO40012 |
12G 1.5 |
15.2 |
216.8 |
424 |
|
SERVO40012 |
18G 1.5 |
17.7 |
317.5 |
598 |
|
SERVO40012 |
25G 1.5 |
20.7 |
426.7 |
814 |
|
SERVO40012 |
3G 2.5 |
10.3 |
100.7 |
194 |
|
SERVO40012 |
4G 2.5 |
11.3 |
129.4 |
241 |
|
SERVO40012 |
5G 2.5 |
12.6 |
158.5 |
298 |
|
SERVO40012 |
7G 2.5 |
13.9 |
211.5 |
380 |
|
SERVO40012 |
12 G 2.5 |
17.5 |
341.9 |
609 |
|
SERVO40012 |
14 G 2.5 |
18.2 |
394.5 |
684 |
|
SERVO40012 |
4G 4 |
13.4 |
192.3 |
347 |
|
SERVO40012 |
4G 6 |
15.8 |
254.9 |
477 |
|
SERVO40012 |
4G 10 |
19.3 |
414.4 |
737 |
|
SERVO40012 |
4G 16 |
22.0 |
635.7 |
1049 |
注意：
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
