经济耐磨型拖链电缆-PVC内护套镀锡铜网屏蔽PUR外护套

关键词:经济,耐磨型,拖链,电缆,-PVC,内,护套,镀锡,123,

日期:2019-04-18作者:南游电缆
我要分享

应用

这些电缆用作机器中的数据和控制电缆。高水平的筛选确保了高度的干扰保护。
这些电缆的PVC内护套提高了机械强度。这种电缆还可用于允许温度范围的户外应用。

技术数据

标准:适用于EN 50525-2-51
标称电压: UO / U 300/500 V
绝缘电阻:最小值。20GΩxcm
温度范围: -5°C+ 70°C弯曲。固定安装-30°C+ 70°C
最小弯曲半径:移动弯曲 8 x电缆ø。固定安装6 x电缆ø
测试电压:C / C 4000VC / S 2000V

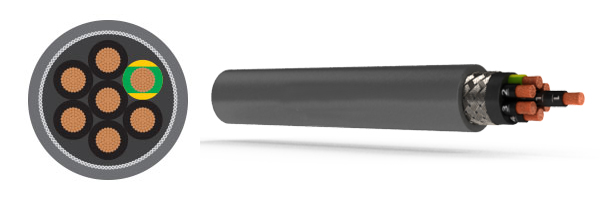

电缆结构

裸铜,细导线符合EN 60228 cl5.
PVC TI2
EN 50363-3的芯绝缘。
黑色芯,连续白色编号符合DIN VDE 0293标准
绝缘层采用绿色/黄色接地芯(3芯及以上)。
线芯以最佳绞合长度绞合在一起。
特殊PVC内护套。
镀锡铜编织屏。
特种聚氨酯外护套(PUR)。
护套颜色:灰色(RAL 7001)。

属性

广泛耐油。
耐磨和耐缺口。
粘合剂表面低。
耐水解和微生物。抗紫外线ASTM G 154.
屏蔽密度可确保所有信号和脉冲的无干扰传输。
为了优化EMC功能,我们建议在两端采用铜编织接触。

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG8001DP

2 x 0.75

7.4

30.3

80

DRAG8001DP

3G 0.75

7.9

38.5

95

DRAG8001DP

3 x 0.75

7.9

38.5

95

DRAG8001DP

4G 0.75

8.4

46.7

111

DRAG8001DP

4 x0.75

8.4

46.7

111

DRAG8001DP

5G 0.75

8.9

53.6

126

DRAG8001DP

5 x 0.75

8.9

53.6

126

DRAG8001DP

7G 0.75

9.7

70.4

156

DRAG8001DP

7 x 0.75

9.7

70.4

156

DRAG8001DP

12G 0.75

12.3

111.2

252

DRAG8001DP

18G 0.75

14.5

176.6

366

DRAG8001DP

25G 0.75

16.6

235.6

487

DRAG8001DP

34G 0.75

18.9

306.9

635

DRAG8001DP

41G 0.75

20.6

379.7

765

DRAG8001DP

2 x 1

7.9

35.3

92

DRAG8001DP

3G 1

8.2

46.5

107

DRAG8001DP

3 x 1

8.2

46.5

107

DRAG8001DP

4G 1

8.7

55.8

124

DRAG8001DP

4 x 1

8.7

55.8

124

DRAG8001DP

5G 1

9.5

67.4

149

DRAG8001DP

7G 1

10.2

87.5

182

DRAG8001DP

12G 1

13.3

160.8

318

DRAG8001DP

18G 1

15.5

222.7

437

DRAG8001DP

25G 1

17.5

298.6

574

DRAG8001DP

34G 1

20.2

389.4

760

DRAG8001DP

41G 1

22.0

480.8

915

DRAG8001DP

2 x 1.5

8.5

46.3

112

DRAG8001DP

3G 1.5

8.9

61.6

133

DRAG8001DP

3 x 1.5

8.9

61.6

133

DRAG8001DP

4G 1.5

9.6

76.0

159

DRAG8001DP

4 x 1.5

9.6

76.0

159

DRAG8001DP

5G 1.5

10.3

109.1

200

DRAG8001DP

5 x 1.5

10.3

109.1

200

DRAG8001DP

7G 1.5

11.3

137.0

246

DRAG8001DP

7 x 1.5

11.3

137.0

246

DRAG8001DP

12G 1.5

14.8

218.4

411

DRAG8001DP

18G 1.5

17.2

307.5

569

DRAG8001DP

25G 1.5

20.1

412.7

774

DRAG8001DP

34G 1.5

22.8

547.2

1014

DRAG8001DP

41G 1.5

24.7

673.1

1216

DRAG8001DP

3G 2.5

10.3

109.0

200

DRAG8001DP

4G 2.5

11.3

133.2

243

DRAG8001DP

5G 2.5

12.6

161.1

299

DRAG8001DP

7G 1.5

13.9

211.6

378

DRAG8001DP

12G 2.5

17.6

334.8

608

DRAG8001DP

4G 4

13.4

190.6

345

DRAG8001DP

5G 4

14.7

233.6

420

DRAG8001DP

4G 6

15.8

275.2

493

DRAG8001DP

5G 6

17.3

334.1

596

DRAG8001DP

4G 10

19.0

434.7

745

DRAG8001DP

4G 16

22.2

723.2

1130

注:
* G =
带绿色/黄色接地芯
X =
无绿色/黄色接地芯(OZ
