应用
中度负载下的移动使用场合
带屏蔽层,可以应用与需要抗干扰场合
机械工业、机器人技术领域
干燥或潮湿的室内环境
伺服设备的信号系统
机械、智能准备及电子、计算机的测量和控制部分
不适合露天环境使用
技术数据
标准：适用于EN 50525-2-51
标称电压： UO / U 300/500 V
绝缘电阻：最小值。20GΩxcm
温度范围： -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径：移动弯曲 8 x电缆ø。固定安装5 x电缆ø
测试电压：C / C： 4000V。C / S： 2000V

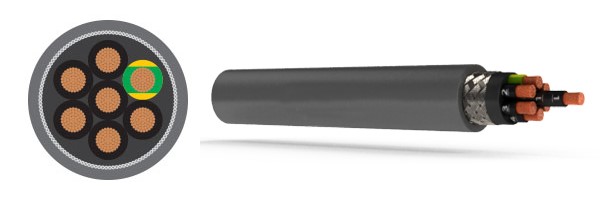

电缆结构
裸铜，细导线符合EN 60228 cl。5.
PVC TI2，EN 50363-3的芯绝缘。
黑色芯，连续白色编号符合DIN VDE 0293标准
绝缘层采用绿色/黄色接地芯（3芯及以上）。
线芯以最佳绞合长度绞合在一起。
特殊PVC内护套。
镀锡铜编织屏。
特种橡胶外护套（PVC）。
护套颜色：灰色（RAL 7001）。
属性
广泛耐油。
耐磨和耐缺口。
粘合剂表面低。
耐水解和微生物。抗紫外线ASTM G 154.
屏蔽密度可确保所有信号和脉冲的无干扰传输。
为了优化EMC功能，我们建议在两端采用铜编织接触。
电缆设计参数
|
型号 |
芯数×截面积（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
DRAG3001DP |
2 x 0.75 |
7.4 |
30.3 |
80 |
|
DRAG3001DP |
3G 0.75 |
7.9 |
38.5 |
95 |
|
DRAG3001DP |
3 x 0.75 |
7.9 |
38.5 |
95 |
|
DRAG3001DP |
4G 0.75 |
8.4 |
46.7 |
111 |
|
DRAG3001DP |
4 x0.75 |
8.4 |
46.7 |
111 |
|
DRAG3001DP |
5G 0.75 |
8.9 |
53.6 |
126 |
|
DRAG3001DP |
5 x 0.75 |
8.9 |
53.6 |
126 |
|
DRAG3001DP |
7G 0.75 |
9.7 |
70.4 |
156 |
|
DRAG3001DP |
7 x 0.75 |
9.7 |
70.4 |
156 |
|
DRAG3001DP |
12G 0.75 |
12.3 |
111.2 |
252 |
|
DRAG3001DP |
18G 0.75 |
14.5 |
176.6 |
366 |
|
DRAG3001DP |
25G 0.75 |
16.6 |
235.6 |
487 |
|
DRAG3001DP |
34G 0.75 |
18.9 |
306.9 |
635 |
|
DRAG3001DP |
41G 0.75 |
20.6 |
379.7 |
765 |
|
DRAG3001DP |
2 x 1 |
7.9 |
35.3 |
92 |
|
DRAG3001DP |
3G 1 |
8.2 |
46.5 |
107 |
|
DRAG3001DP |
3 x 1 |
8.2 |
46.5 |
107 |
|
DRAG3001DP |
4G 1 |
8.7 |
55.8 |
124 |
|
DRAG3001DP |
4 x 1 |
8.7 |
55.8 |
124 |
|
DRAG3001DP |
5G 1 |
9.5 |
67.4 |
149 |
|
DRAG3001DP |
7G 1 |
10.2 |
87.5 |
182 |
|
DRAG3001DP |
12G 1 |
13.3 |
160.8 |
318 |
|
DRAG3001DP |
18G 1 |
15.5 |
222.7 |
437 |
|
DRAG3001DP |
25G 1 |
17.5 |
298.6 |
574 |
|
DRAG3001DP |
34G 1 |
20.2 |
389.4 |
760 |
|
DRAG3001DP |
41G 1 |
22.0 |
480.8 |
915 |
|
DRAG3001DP |
2 x 1.5 |
8.5 |
46.3 |
112 |
|
DRAG3001DP |
3G 1.5 |
8.9 |
61.6 |
133 |
|
DRAG3001DP |
3 x 1.5 |
8.9 |
61.6 |
133 |
|
DRAG3001DP |
4G 1.5 |
9.6 |
76.0 |
159 |
|
DRAG3001DP |
4 x 1.5 |
9.6 |
76.0 |
159 |
|
DRAG3001DP |
5G 1.5 |
10.3 |
109.1 |
200 |
|
DRAG3001DP |
5 x 1.5 |
10.3 |
109.1 |
200 |
|
DRAG3001DP |
7G 1.5 |
11.3 |
137.0 |
246 |
|
DRAG3001DP |
7 x 1.5 |
11.3 |
137.0 |
246 |
|
DRAG3001DP |
12G 1.5 |
14.8 |
218.4 |
411 |
|
DRAG3001DP |
18G 1.5 |
17.2 |
307.5 |
569 |
|
DRAG3001DP |
25G 1.5 |
20.1 |
412.7 |
774 |
|
DRAG3001DP |
34G 1.5 |
22.8 |
547.2 |
1014 |
|
DRAG3001DP |
41G 1.5 |
24.7 |
673.1 |
1216 |
|
DRAG3001DP |
3G 2.5 |
10.3 |
109.0 |
200 |
|
DRAG3001DP |
4G 2.5 |
11.3 |
133.2 |
243 |
|
DRAG3001DP |
5G 2.5 |
12.6 |
161.1 |
299 |
|
DRAG3001DP |
7G 1.5 |
13.9 |
211.6 |
378 |
|
DRAG3001DP |
12G 2.5 |
17.6 |
334.8 |
608 |
|
DRAG3001DP |
4G 4 |
13.4 |
190.6 |
345 |
|
DRAG3001DP |
5G 4 |
14.7 |
233.6 |
420 |
|
DRAG3001DP |
4G 6 |
15.8 |
275.2 |
493 |
|
DRAG3001DP |
5G 6 |
17.3 |
334.1 |
596 |
|
DRAG3001DP |
4G 10 |
19.0 |
434.7 |
745 |
|
DRAG3001DP |
4G 16 |
22.2 |
723.2 |
1130 |
注：
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯（OZ）
