经济型拖链电缆-无纺布绕包+镀锡屏蔽+PVC护套结构

关键词:经济型,拖链,电缆,无纺布,绕包,镀锡,屏蔽,+PVC,

日期:2019-04-18作者:南游电缆
我要分享

应用

用于中度负载的移动使用场合,可以接触油污.

低电容、镀锡铜网屏蔽

用于大动力驱动变频电机与电机之间的连接

造纸业、化工业、矿物开采、大型机械设备及重工业

技术数据

标准:符合HD 21.13 S1 VDE 0281-13HD 22.10 S1
温度范围: -5°C+ 70°C 弯曲。固定安装-30°C+ 70°C
标称电压: U O / U 300/500 V
绝缘电阻:最小值。20GΩxcm
最小弯曲半径:移动弯曲 8 x电缆ø。固定安装5 x电缆ø
测试电压:C / C4000VC / S2000V

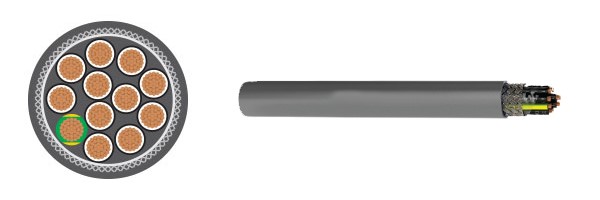

电缆结构

裸铜,细导线符合EN 60228 cl5.
PVC TI2
EN 50363-3的芯绝缘。
黑色芯,连续白色编号符合DIN VDE 0293标准
绝缘层采用绿色/黄色接地芯(3芯及以上)。
线芯以最佳绞合长度绞合在一起。
无纺布绕包
镀锡铜,编织屏,覆盖率约85%。特种橡胶外护套(PVC)。
护套颜色:灰色(RAL 7001)。

属性

适合低温下高度负载的移动使用场合

控制线对与电源线组合型高柔性拖链电缆

控制线对单独双屏蔽,减少动力芯线及外部电磁干扰

可与与矿物油、冷却剂、切削液、酸碱水深液接触

耐水解,可浸水或浸入水油中,微生物环境中(海水)

适用于机床、机器人、加工中心等变频器与电机之间的连接
屏蔽密度可确保所有信号和脉冲的无干扰传输。
为了优化EMC功能,我们建议在两端采用铜编织接触。

电缆设计参数

型号

芯数×截面积(mm²)

电缆直径(mm

铜重(kg/km

电缆重量(kg / km

DRAG3002P

2 x 0.5

5.8

19.3

45

DRAG3002P

3G 0.5

6.1

25.5

56

DRAG3002P

3 x 0.5

6.1

25.5

56

DRAG3002P

4G 0.5

6.5

30.1

64

DRAG3002P

4 x 0.5

6.5

30.1

64

DRAG3002P

5G 0.5

7

35.8

75

DRAG3002P

5 x 0.5

7

35.8

75

DRAG3002P

7G 0.5

7.5

46.7

92

DRAG3002P

7 x 0.5

7.5

46.7

92

DRAG3002P

12G 0.5

9.9

74.2

152

DRAG3002P

12 x 0.5

9.9

74.2

52

DRAG3002P

18G 0.5

11.5

104.3

210

DRAG3002P

18 x 0.5

11.5

104.3

210

DRAG3002P

25G 0.5

13.4

140.0

278

DRAG3002P

25 x 0.5

13.4

140.0

278

DRAG3002P

2 x 0.75

6.2

25.7

54

DRAG3002P

3G 0.75

6.5

32.3

65

DRAG3002P

3 x 0.75

6.5

32.3

65

DRAG3002P

4G 0.75

7

40.4

78

DRAG3002P

4 x 0.75

7

40.4

78

DRAG3002P

5G 0.75

7.7

48.9

95

DRAG3002P

5 x 0.75

7.7

48.9

95

DRAG3002P

7G 0.75

8.3

64.5

119

DRAG3002P

7 x 0.75

8.3

64.5

119

DRAG3002P

12G 0.75

10.9

103.2

194

DRAG3002P

18G 0.75

12.7

147.4

271

DRAG3002P

25G 0.75

14.8

219.5

372

DRAG3002P

25 x 0.75

14.8

219.5

372

DRAG3002P

2 x 1

6.5

30.5

61

DRAG3002P

3G 1

6.8

40.3

75

DRAG3002P

3 x 1

6.8

40.3

75

DRAG3002P

4G 1

7.3

51.0

91

DRAG3002P

4 x 1

7.3

51.0

91

DRAG3002P

5G 1

8.1

60.7

110

DRAG3002P

5 x 1

8.1

60.7

110

DRAG3002P

7G 1

8.8

80.5

140

DRAG3002P

7 x 1

8.8

80.5

140

DRAG3002P

12G 1

11.5

131.2

229

DRAG3002P

18G 1

13.9

188.5

337

DRAG3002P

25G 1

15.9

277.9

452

DRAG3002P

2 x 1.5

7.1

40.8

75

DRAG3002P

3G 1.5

7.5

53.8

95

DRAG3002P

3 x 1.5

7.5

53.8

95

DRAG3002P

4G 1.5

8.2

69.0

119

DRAG3002P

4 x 1.5

8.2

69.0

119

DRAG3002P

5G 1.5

8.9

84.4

142

DRAG3002P

5 x 1.5

8.9

84.4

142

DRAG3002P

7G 1.5

9.9

112.9

187

DRAG3002P

7 x 1.5

9.9

112.9

187

DRAG3002P

12G 1.5

13.0

183.5

306

DRAG3002P

18G 1.5

15.6

288.5

463

DRAG3002P

25G 1.5

17.9

395.0

614

DRAG3002P

34G 1.5

20.8

511.9

811

DRAG3002P

3G 2.5

8.9

84.4

140

DRAG3002P

4G 2.5

9.9

107.5

179

DRAG3002P

5G 2.5

11.0

130.8

219

DRAG3002P

7G 2.5

11.9

176.5

281

DRAG3002P

12G 2.5

16.0

314.8

491

DRAG3002P

18G 2.5

19.0

454.1

709

DRAG3002P

25G 2.5

22.2

617.0

954

DRAG3002P

4G 4

11.6

160.8

258

DRAG3002P

7G 4

14.4

269.0

425

DRAG3002P

4G 6

14.2

233.7

382

DRAG3002P

7G 6

17.0

415.7

619

DRAG3002P

4G 10

17.2

402.9

608

DRAG3002P

5G 10

19.5

499.3

772

DRAG3002P

4G 16

20.2

647.6

909

DRAG3002P

5G 16

22.6

799.6

1132

DRAG3002P

4G 25

25.1

986.2

1396

DRAG3002P

5G 25

28.0

1220.9

1737

DRAG3002P

4G 35

28.0

1369.0

1838

注:
* G =
带绿色/黄色接地芯
   X =
无绿色/黄色接地芯(OZ
