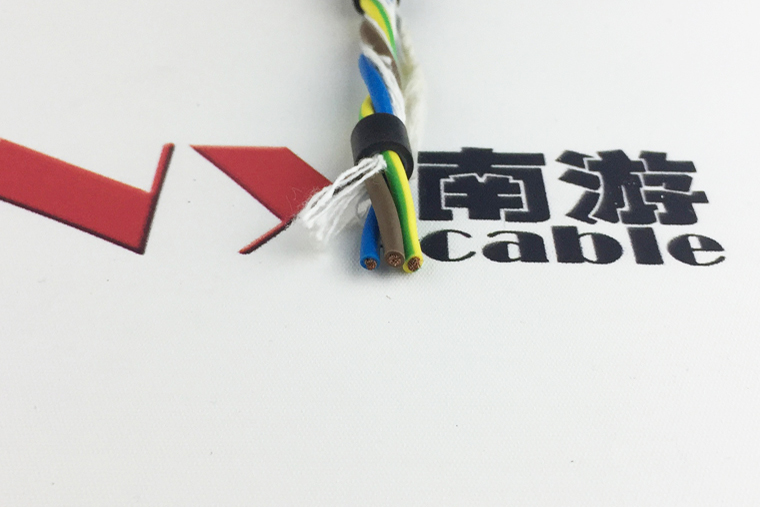

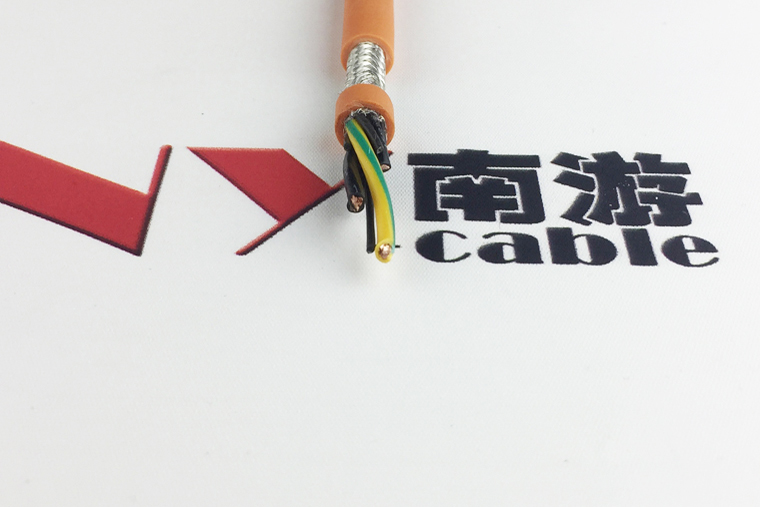

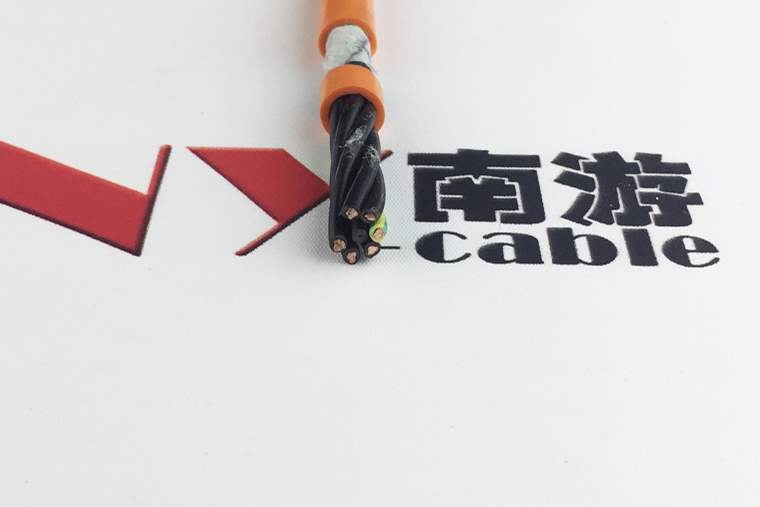

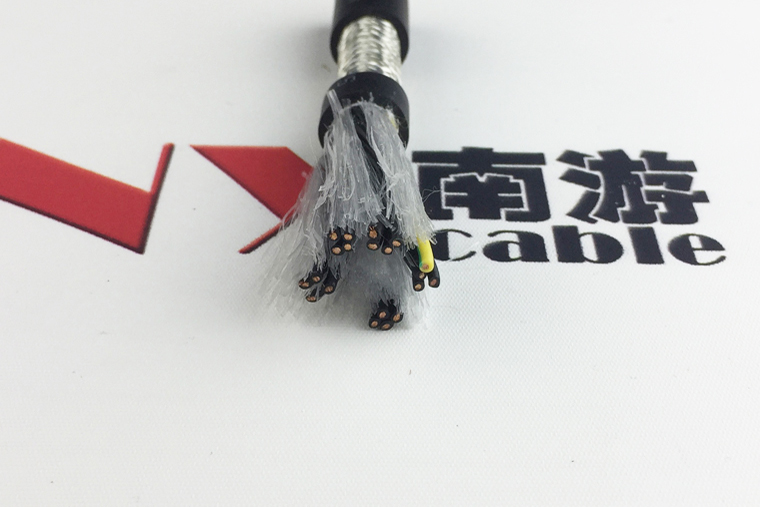

防海水电缆-水下设备防水电缆

类别：防海水电缆日期：2019-04-16

我要分享

水下电缆

订购请说明使用环境 : 如抗拉承重多少、移动或固定安装使用、水下环境(淡水或海水)深度等.

水下使用电缆可分为 : ①视频线; ②信号线 ③控制线; ④动力线; ⑤组合线

水下电缆应用范围

水下ROV无人遥控潜水器-水下摄像、水下打捞、水下施工等应用

带有水下机械手臂、液压切割器等作业工具

水下环境恶劣危险，人的潜水深度有限，水下机器人已成为开发海洋的重要工具，而在如此环境下普通电缆已不在适合工作，因此水下机器人电缆（特种电缆）孕育而生。

南游电缆(上海)有限公司专业设计定制机械设备在深水中伸缩/拖拽使用的电线电缆，可根据客户要求定制各类规格的水下机器人电缆，如信号传输，电源供电，设备控制系统。

水下电缆结构

导体线芯 : 多股精绞成束细级无氧铜丝 / 防腐镀锡铜丝

导体结构 : 防扭结构分层；分组式间隙填充；双绞成对结构后分层集束

绝缘 : 防水混合原料制成PVC / 耐腐蚀铁氟龙塑料

颜色 : 黑色数字白色号码编号或彩色线芯颜色标识

抗拉结构 : 聚酯纱纤维 / 高强度抗拉凯夫拉防弹丝 / 精绞钢丝

绕包材料 : 使线体更圆整牢固可加生料带(聚四氟乙烯) 或优质无纺布(性价比较高)

屏蔽 : 铝箔屏蔽 / 铜网编织 / 镀锡铜网编织屏蔽

内护套 : 改性低粘度强力挤压内护套可定制(环境需要可选 / 可不选)

外护套 : 防海水专用料 (防水、耐酸碱、防辐射、抗腐蚀、防微生物)

电气特征

温度范围 : 固定敷设 : -60℃至+105℃；

移动安装 : -50℃至+105℃

抗辐射强度 : 8×107cJ/kg（防海水电缆为5×107cJ/kg）

1.信号线:

额定电压 : 300/350V

测试电压 : 1500V

绝缘电阻 : ＞20GΩ×cm

互电容 : 约110nF/km

感抗 : 约0.65mH/km

最小弯曲半径 : 固定安装3×D(电缆外径)

移动使用5×D(电缆外径)

2.控制线:

额定电压 : 300/500V ; 2.5mm²以上600/1000V

测试电压 : 4000V

绝缘电阻 : ＞20GΩ×cm

最小弯曲半径 : 固定安装6×D(电缆外径)

移动使用12×(电缆外径)

3.动力线:

额定电压 : 600/1000V

测试电压 : 4000V-6000V

绝缘电阻 : ＞20GΩ×cm

最小弯曲半径 : 固定安装6×D(电缆外径)

移动使用10×D(电缆外径)

电缆特点

1.高柔性-高韧性-耐弯曲-抗扭曲(频繁弯曲情况下防电缆内部断芯)

2.耐磨-耐刻痕-高抗压(外护套稳固防受外力破坏)

3.抗电子干扰-整体编织高屏蔽密度与特殊的结构设计，有效的抵抗外部干扰与电缆内部的干扰，保证了信号传输的稳定性

4.抗拉力-抗水下冲击力-高强度凯夫拉抗拉纤维作为电缆的抗拉中心或抗拉编织，使电缆圆整成型，均匀的承受抗拉受力，保证电缆长期有效工作不断裂。(电缆水下工作时可承受连接的设备或重物等拉力,最大扯断力可达1吨以上.如遇特殊情况可添加抗拉钢丝)

5.防海水-耐候性能极强-水下工作时可有效(耐寒、抗氧化、防微生物、防辐射、抗腐蚀、耐臭氧、耐酸碱盐雾腐蚀)

6.护套-采用进口TPU专用特种料与特殊材料混合-有效防海水及其他恶劣环境专用。

7.容易区分—芯线绝缘颜色、护套颜色以及线缆使用长度可依据客户要求订制

相关型号规格参数

DRAG800	0.2*2C	27	0.1	26.1	4.2
DRAG800	0.2*3C	27	0.1	32.3	4.5
DRAG800	0.2*4C	27	0.1	39.4	4.9
DRAG800	0.2*5C	27	0.1	46.9	5.3
DRAG800	0.2*6C	27	0.1	54.6	5.8
DRAG800	0.2*7C	27	0.1	62.4	6.2
DRAG800	0.2*8C	27	0.1	71.3	6.8
DRAG800	0.2*9C	27	0.1	79.4	7.3
DRAG800	0.2*10C	27	0.1	87.1	7.7
DRAG800	0.2*11C	27	0.1	99.8	8.7
DRAG800	0.2*12C	27	0.1	104.8	8.9
DRAG800	0.2*13C	27	0.1	109.8	8.9
DRAG800	0.2*14C	27	0.1	121.8	9.8
DRAG800	0.2*15C	27	0.1	126.8	9.8
DRAG800	0.2*16C	27	0.1	131.9	9.8
DRAG800	0.2*17C	27	0.1	144.7	10.7
DRAG800	0.2*18C	27	0.1	149.7	10.7
DRAG800	0.2*19C	27	0.1	154.7	10.7
DRAG800	0.2*20C	27	0.1	160.4	10.8
DRAG800	0.2*21C	27	0.1	165.4	10.8
DRAG800	0.2*22C	27	0.1	170.3	10.8
DRAG800	0.2*23C	27	0.1	184.8	11.8
DRAG800	0.2*24C	27	0.1	189.8	11.8
DRAG800	0.2*25C	27	0.1	194.8	11.8
DRAG800	0.2*26C	27	0.1	199.8	11.8
DRAG800	0.2*27C	27	0.1	214.9	12.8
DRAG800	0.2*28C	27	0.1	219.9	12.8
DRAG800	0.2*29C	27	0.1	224.9	12.8
DRAG800	0.2*30C	27	0.1	231.8	13.0
DRAG800	0.2*31C	27	0.1	236.8	13.0
DRAG800	0.2*32C	27	0.1	241.8	13.0
DRAG800	0.2*33C	27	0.1	246.7	13.0
DRAG800	0.2*34C	27	0.1	263.9	14.2
