蓄缆筐电缆-吊具电缆安装使用注意事项
储缆筐用吊具电缆用于控制和供电,适用于较小机械拉伸应力与动态应力混合的拖令系统中,这种电缆具有特别良好的柔韧性和动平衡性。
对于蓄缆筐用吊具电缆的使用而言,风力起着决定性的因素。通常风力较大的情况下,电缆的使用高度一般不能超过三十米,如果超过这个高度则会出现线缆不能顺利的落入蓄缆筐中,影响到整个工作的效率。

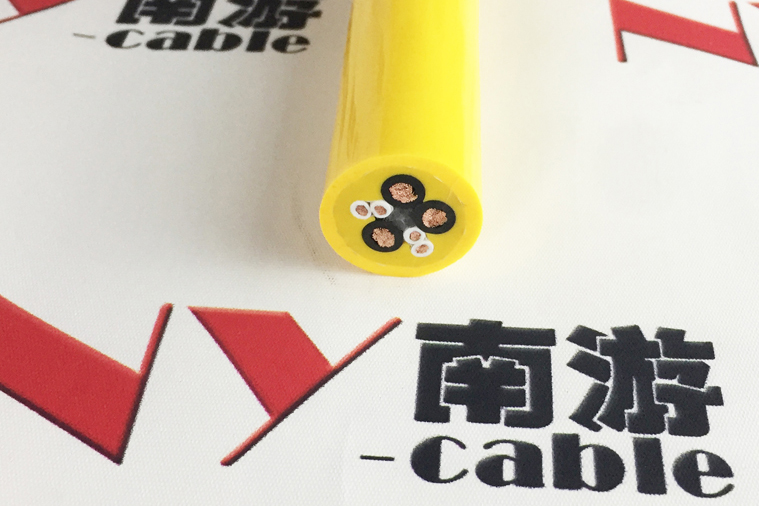

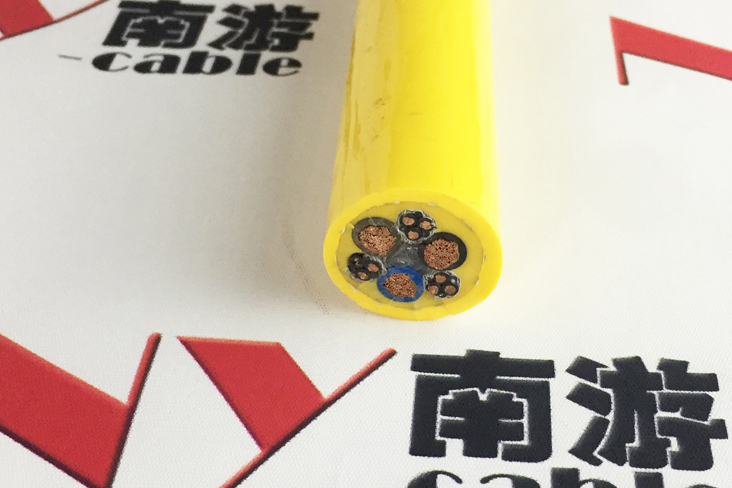

蓄缆筐电缆-吊具电缆
作为专业的蓄缆筐吊具电缆生产厂家,为您特别推荐和说明:
设计优势:
1.优化电缆设计结构,较大幅度的减小电缆的成品外径,相较于传统的橡胶电缆更节省安装空间,并能有效的减少电缆重量;
2.电缆重要承载加强芯的设计,化解了张力,并确保电缆自由悬挂的收线、防线以及长距离的偏斜;
3.抗扭编织电缆本体,避免电缆的扭曲,以及起旋问题;
4.蓄缆筐吊具电缆柔软、耐磨、耐油、抗撕裂、耐寒、耐腐蚀、防水等性能优异,具备优异的环境适应性能;
■ 蓄缆筐吊具电缆电缆结构
● 导体:多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6标准
● 绝缘:优质混合弹性体丁腈材料柔软绝缘
● 颜色标识:彩色芯线或者黑色线体白色数字编号,3芯以上带有黄/绿双色接地线
● 加强件:多股黄麻绳填充、镀锌钢丝绳、凯夫拉抗拉纤维以及旗杆绳等组合抗拉蓄缆筐吊具电缆元件(可选)
● 芯线结构:防扭结构分层
● 内衬层:柔性无纺布包裹线体缓冲
● 护套材料:特殊混合耐候弹性体丁腈材料
● 护套颜色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
■ 蓄缆筐吊具电缆技术参数
● 测试电压:2500V
● 弯曲半径
固定敷设:6×D(电缆外径);
移动安装:7.5×D(电缆外径)
● 使用温度
固定敷设:-30℃至+80℃;
移动安装:-20℃至+80℃(可定制-60℃至+90℃)
● 抗辐射强度:8×107cJ/kg
● 阻燃性:符合IEC60332-1或-2
● 耐油性与耐化学性可分别参见对应附表。
DRUM500 |
10*2C |
350 |
0.19 |
452.08 |
16.94 |
18.94 |
DRUM500 |
10*3C |
350 |
0.19 |
606.24 |
18.14 |
20.14 |
DRUM500 |
10*4C |
350 |
0.19 |
775.84 |
20.16 |
22.66 |
DRUM500 |
10*5C |
350 |
0.19 |
951.82 |
22.38 |
24.88 |
DRUM500 |
10*6C |
350 |
0.19 |
1133.05 |
24.72 |
27.22 |
DRUM500 |
10*7C |
350 |
0.19 |
1317.59 |
27.05 |
29.55 |
DRUM500 |
10*8C |
350 |
0.19 |
1523.93 |
30.16 |
32.66 |
|
|
|
|
|
|
|
DRUM500 |
16.0*2C |
326 |
0.25 |
634.71 |
19.73 |
22.23 |
DRUM500 |
16.0*3C |
326 |
0.25 |
862.74 |
21.14 |
23.64 |
DRUM500 |
16.0*4C |
326 |
0.25 |
1111.11 |
23.52 |
26.02 |
DRUM500 |
16.0*5C |
326 |
0.25 |
1368.06 |
26.14 |
28.64 |
DRUM500 |
16.0*6C |
326 |
0.25 |
1632.17 |
28.89 |
31.39 |
